Efectuați manual alinierea suporturilor de imprimare

În anumite situații speciale, este necesar să ajustați manual parametrii de aliniere care corespund suporturilor de imprimare.

Puteți ajusta parametrii de aliniere a suporturilor de imprimare de la panoul de control și din Settings Editor.

Înainte de a schimba orice parametru de aliniere, curățați rolele SZ și examinați tabelul de verificare imprimat.

IMPORTANT

Valorile tuturor setărilor suporturilor de imprimare sunt definite din fabrică și corespund cu precizie proprietăților suporturilor de imprimare și imprimantei varioPRINT iX-series. Schimbați aceste valori implicite numai dacă înțelegeți semnificația și rolul acestor setări.

Ajustați manual parametrii de aliniere de la panoul de control

1. Atingeți [System]  → [Media] .

2. Atingeți suportul de imprimare pe care doriți să îl optimizați.

3. Atingeți [Optimize].

4. Atingeți [LEF registration] sau [SEF registration], în funcție de direcția de alimentare a colilor de suport de imprimare din imprimantă.

   LEF corespunde alimentării pe marginea lungă. SEF corespunde alimentării pe marginea scurtă.

5. Porniți [Manual registration].

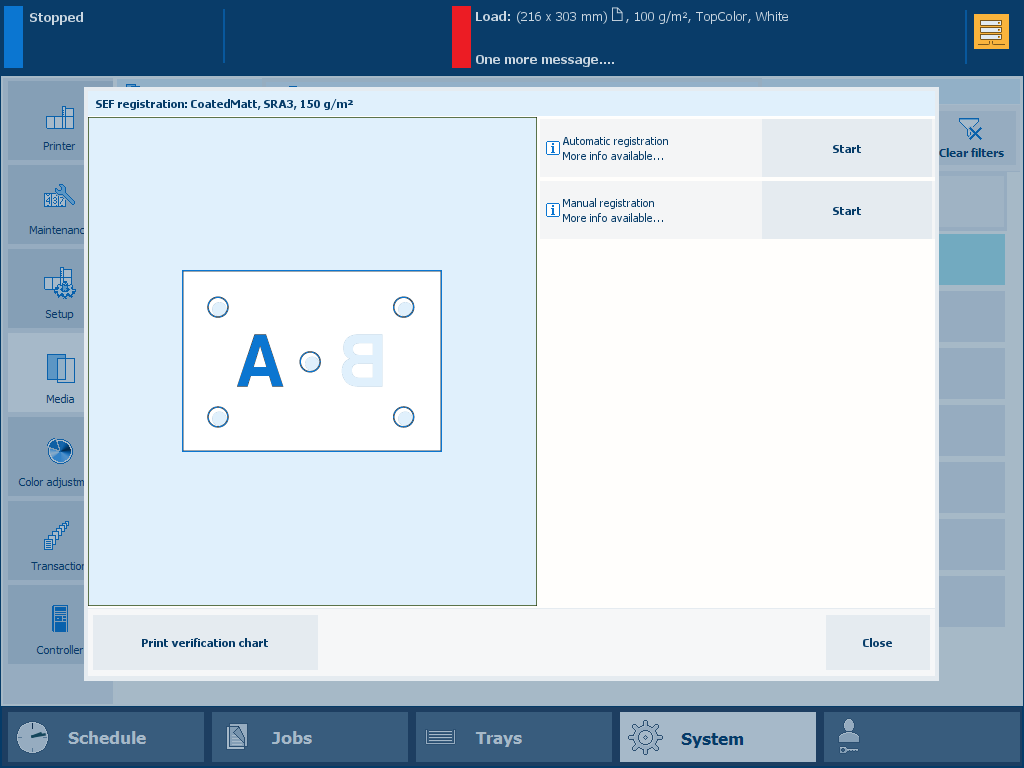

   Opțiuni de aliniere a suporturilor de imprimare

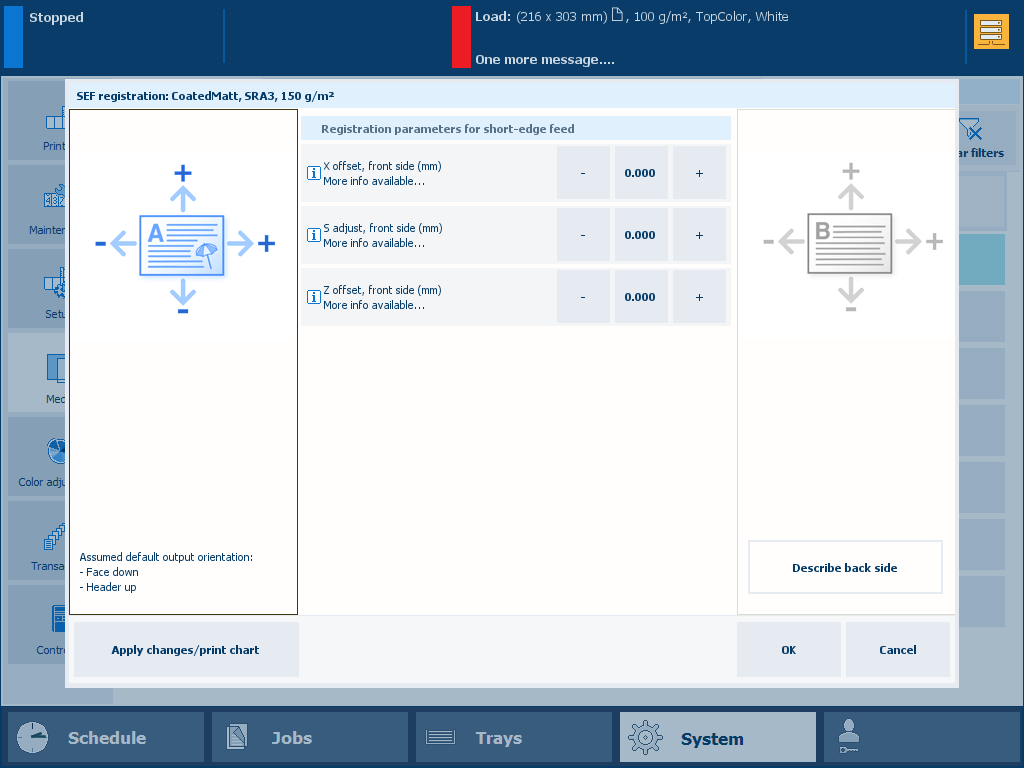

6. Ajustați parametrii de aliniere pentru partea frontală A.



7. Atingeți [Apply changes/print chart] pentru a imprima un nou tabel de verificare.

8. Analizați tabelul de verificare. Dacă este necesar, ajustați din nou parametrii de aliniere pentru partea frontală.

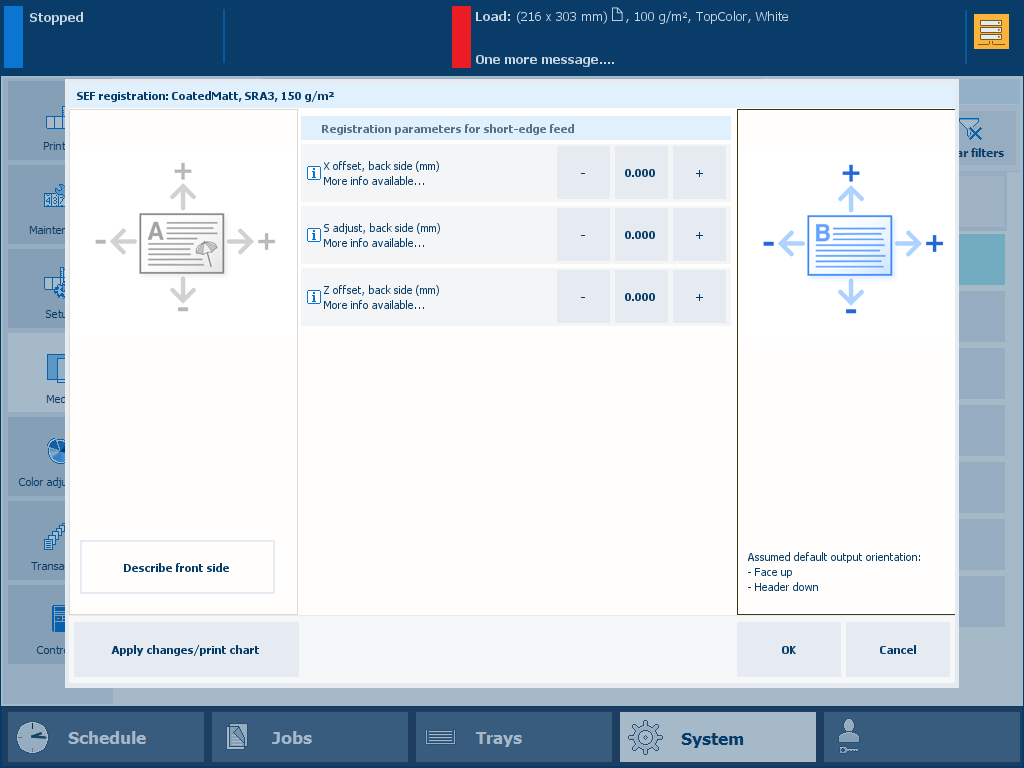

9. Ajustați parametrii de aliniere pentru partea posterioară B.



10. Atingeți [Apply changes/print chart] pentru a imprima un nou tabel de verificare.

11. Analizați tabelul de verificare. Dacă este necesar, ajustați din nou parametrii de aliniere pentru partea posterioară.

12. Atingeți [OK] pentru a părăsi secțiunea de aliniere a suportului de imprimare.

Ajustați manual parametrii de aliniere de pe Settings Editor

1. Deschideți Settings Editor și mergeți la: [Media]  → [Media] .

   Meniul [Media] 

2. Selectați suportul de imprimare.

3. Faceți clic pe [Optimize].

   Meniul [Media catalog] 

4. Ajustați parametrii de aliniere a suportului de imprimare.

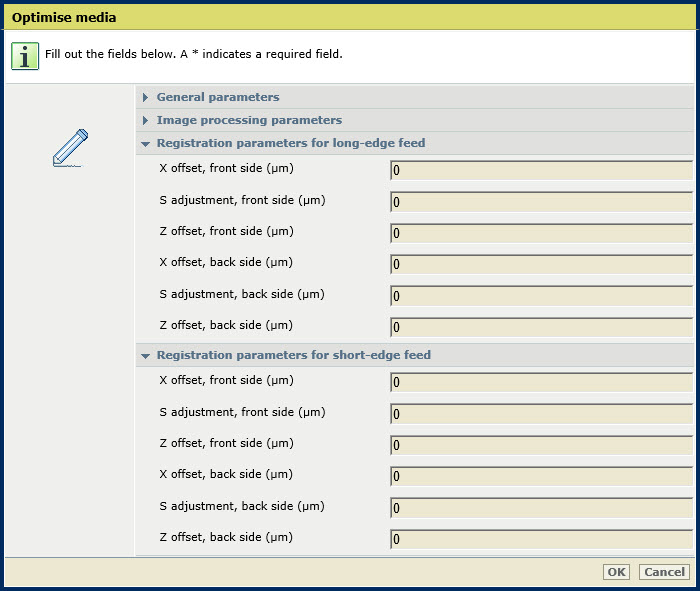

   Parametrii de aliniere a suporturilor de imprimare

5. Faceți clic pe [OK].

Analizați tabelul de verificare

Două părți ale tabelului de verificare și alinierea cercurilor și punctelor

1. Țineți tabelul de verificare dublu în dreptul unei surse de lumină.

2. Trebuie să vedeți o zonă albă între punctul plin și cerc. Dacă punctul atinge cercurile, alinierea suportului de imprimare nu este corectă.

Parametrii de aliniere a suporturilor de imprimare

Abaterile colilor aflate pe traseul pentru hârtie și efectele asupra imprimării tabelului de verificare (exemplu pentru coală frontală A4/Letter, direcție de alimentare pe marginea lungă)
