W niektórych sytuacjach konieczna jest ręczna regulacja parametrów rejestracji nośnika.
Parametry rejestracji nośnika można wyregulować z poziomu panelu sterującego lub programu Settings Editor.
Przed zmianą jakiegokolwiek parametru rejestracji wyczyść wałki SZ i sprawdź wydrukowany diagram weryfikacji.
WAŻNE
Wartości ustawień wszystkich nośników są określone fabrycznie i dokładnie odpowiadają właściwościom nośnika oraz drukarki varioPRINT iX-series. Te ustawienia domyślne powinny być zmieniane tylko przez osoby posiadające stosowną wiedzę na ich temat.
Dotknij .
Dotknij nośnika, który chcesz zoptymalizować.
Dotknij [Optymalizacja].
Dotknij opcję [Rejestracja podawania LEF] lub [Rejestracja podawania SEF] zależnie od kierunku podawania arkuszy nośnika w drukarce.
LEF oznacza podawanie długą krawędzią, a SEF – krótką.
Uruchom program [Ręczna rejestracja].

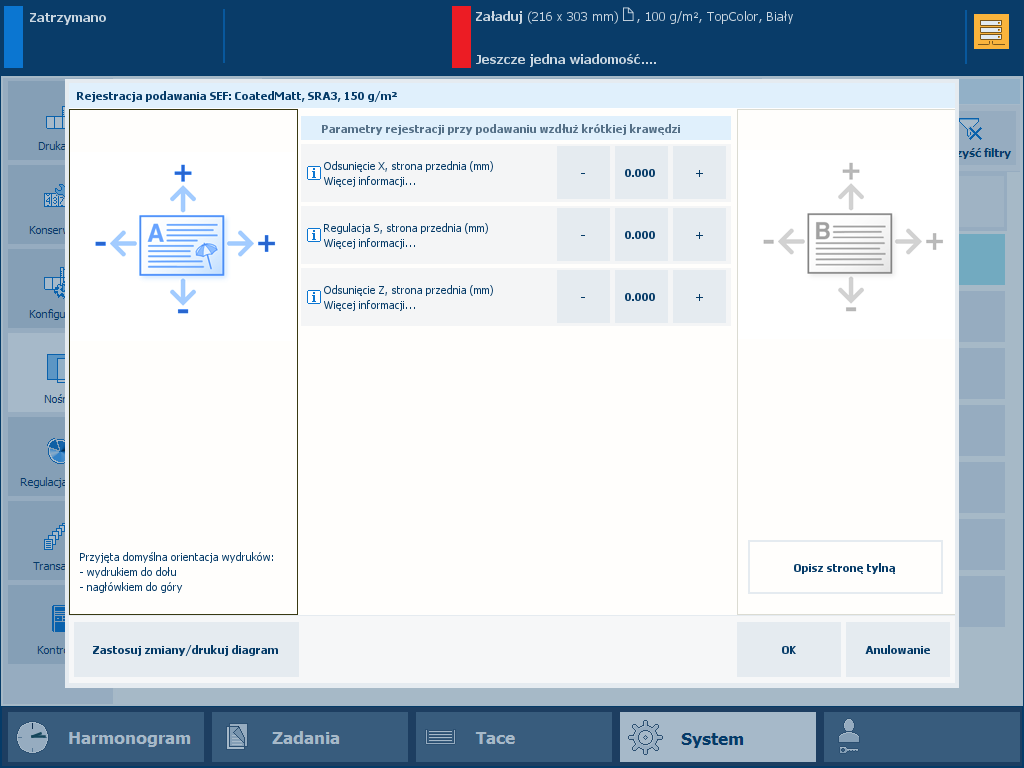

Opcje rejestracji nośnikaWyreguluj parametry rejestracji przedniej strony A.
Dotknij przycisku [Zastosuj zmiany/drukuj diagram], aby wydrukować nowy diagram weryfikacji.
Przeanalizuj diagram weryfikacji. W razie potrzeby ponownie wyreguluj parametry rejestracji przedniej strony.

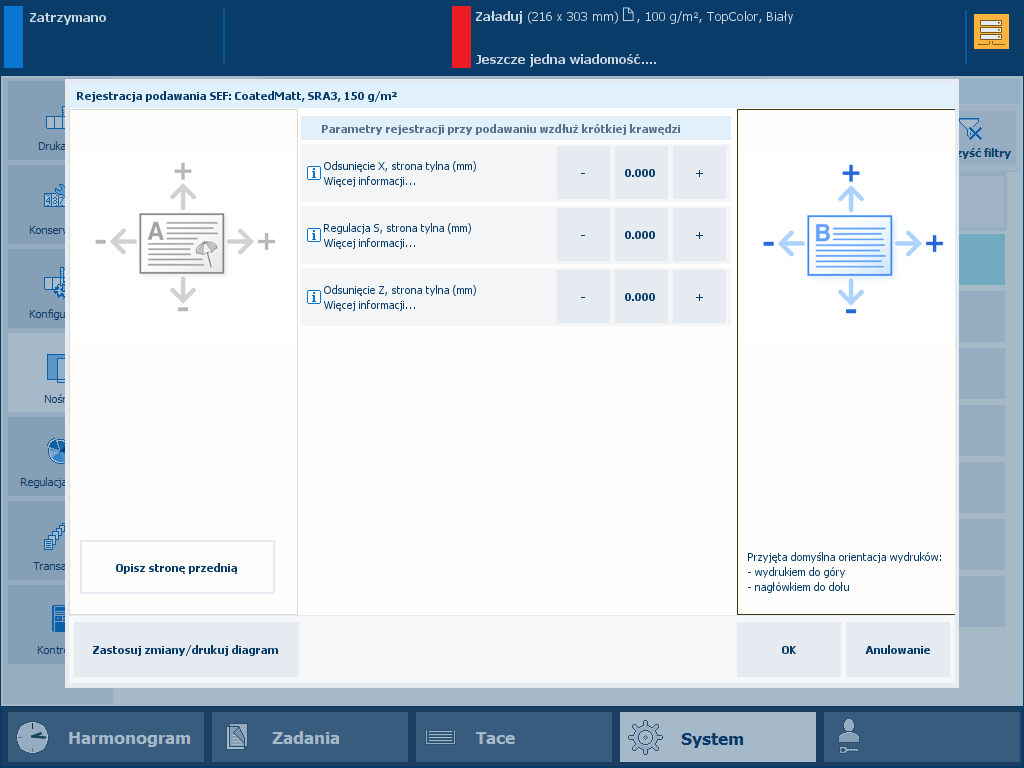

Wyreguluj parametry rejestracji tylnej strony B.
Dotknij przycisku [Zastosuj zmiany/drukuj diagram], aby wydrukować nowy diagram weryfikacji.
Przeanalizuj diagram weryfikacji. W razie potrzeby ponownie wyreguluj parametry rejestracji tylnej strony.
Dotknij przycisku [OK], aby zakończyć rejestrację nośnika.
Otwórz program Settings Editor i przejdź do: .
[Nośniki] menuWybierz nośnik.
Kliknij przycisk [Optymalizacja].

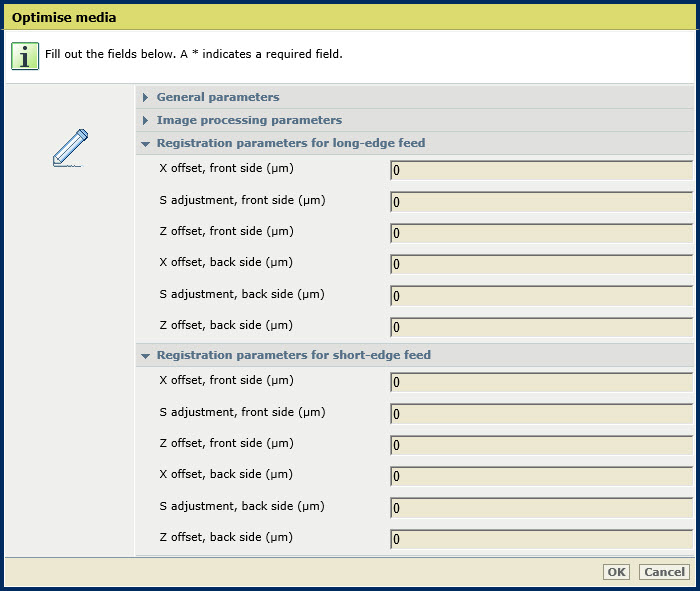

[Katalog nośników] menuWyreguluj parametry rejestracji nośnika.
Parametry rejestracji nośnikaKliknij przycisk [OK].
Dwie strony diagramu weryfikacji oraz wyrównanie okręgów i kropekObejrzyj dwustronny diagram weryfikacji pod światło.
Musi być widoczny biały obszar między wypełnioną kropką a okręgiem. Jeśli kropki stykają się z okręgami, rejestracja nośnika jest niepoprawna.
Odchylenia arkusza na ścieżce papieru i efekty drukowania na diagramie weryfikacji (przykład dla arkusza przedniego A4/Letter, podawanie wzdłuż długiej krawędzi)|
Parametry nadające się do edycji |
Opis |
|---|---|
|
Przesunięcie X, przednia lub tylna strona, długą krawędzią lub krótką krawędzią |
Tych parametrów można użyć do regulacji rejestracji na koordynacie X (kierunek podawania). |
|
Regulacja S, przednia lub tylna strona, długą krawędzią lub krótką krawędzią |
Tych parametrów można użyć do regulacji rejestracji na koordynacie Z (w poprzek podawania). |
|
Przesunięcie Z, przednia lub tylna strona, długą krawędzią lub krótką krawędzią |
Tych parametrów można użyć do regulacji rejestracji na koordynacie S (przesunięcie rotacyjne). |
