Foreta manuell medieregistrering

I enkelte spesielle tilfeller må registreringsparametrene for mediene justeres manuelt.

Du kan justere medieregistreringsparametrene fra kontrollpanelet og fra Settings Editor.

Før du endrer noen registreringsparameter, rengjør SZ-rullene og sjekk det utskrevne kontrolldiagrammet.

VIKTIG

Verdiene for samtlige medieinnstillinger er fabrikkinnstilt og samsvarer nøyaktig med egenskapene til mediene og varioPRINT iX-series-skriveren. Ikke forsøk å endre disse standardverdiene med mindre du forstår hva innstillingene betyr og hvordan de fungerer.

Manuell justering av registreringsparametrene fra kontrollpanelet

1. Trykk på [System]  → [Medier] .

2. Trykk på mediet du vil optimalisere.

3. Trykk på [Optimalisere].

4. Trykk på [LEF-registrering] eller [SEF-registrering] avhengig av materetningen til mediearkene i skriveren.

   LEF er langsidemating, og SEF er kortsidemating.

5. Start [Manuell registrering].

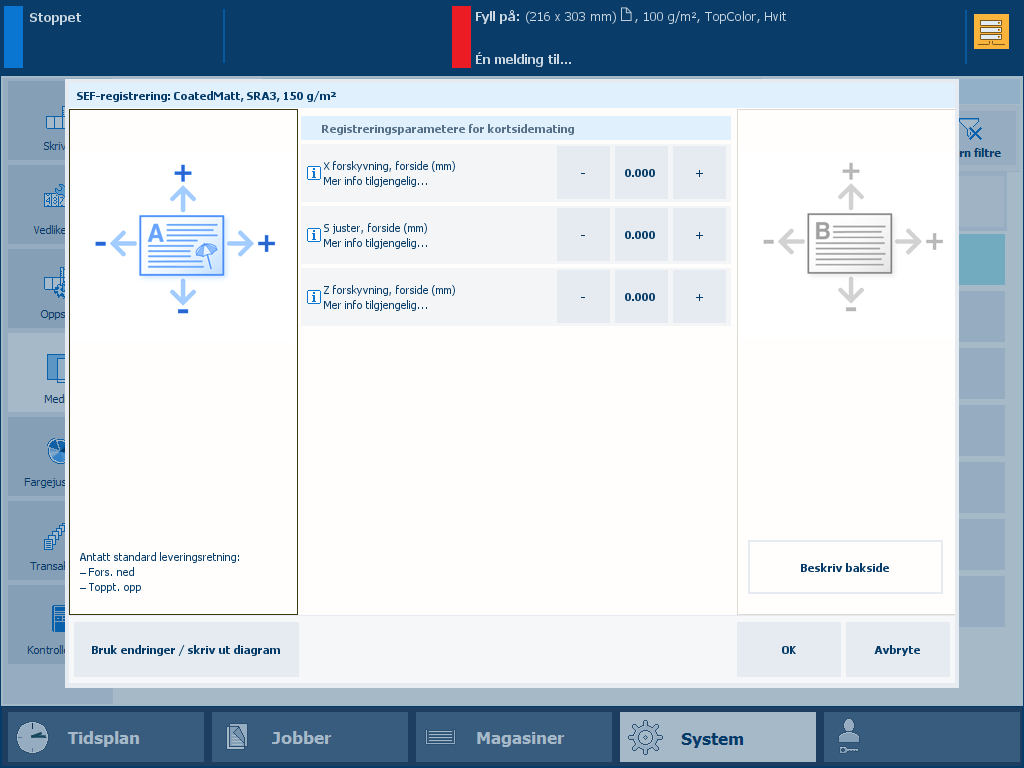

   Alternativer for medieregistrering

6. Juster registreringsparametrene for forsiden A.



7. Trykk på [Bruk endringer / skriv ut diagram] for å skrive ut et nytt kontrolldiagram.

8. Analyser kontrolldiagrammet. Juster eventuelt registreringsparametrene for forsiden på nytt.

9. Juster registreringsparametrene for baksiden B.



10. Trykk på [Bruk endringer / skriv ut diagram] for å skrive ut et nytt kontrolldiagram.

11. Analyser kontrolldiagrammet. Juster eventuelt registreringsparametrene for baksiden på nytt.

12. Trykk på [OK] for å forlate medieregistreringen.

Manuell justering av registreringsparametrene fra Settings Editor

1. Åpne Settings Editor, og gå til: [Medier]  → [Medier] .

   [Medier] -meny

2. Velg medium.

3. Klikk på [Optimalisere].

   [Mediekatalog] -menyen

4. Juster parametrene for medieregistrering.

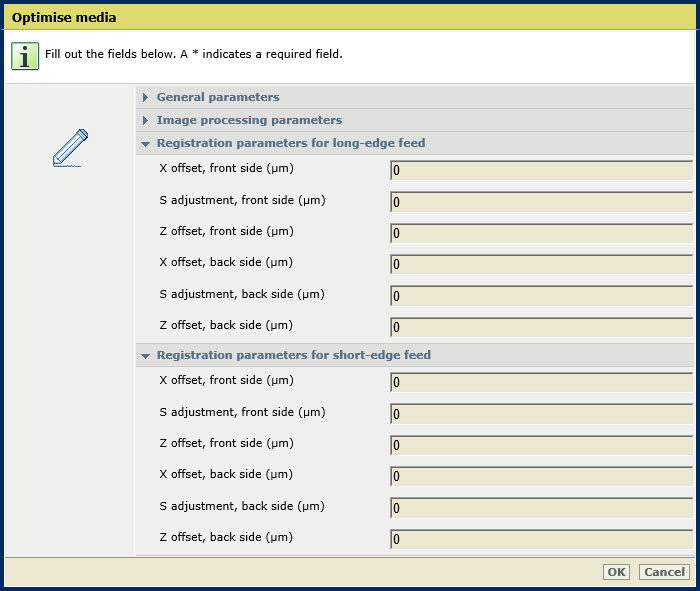

   Parametere for medieregistrering

5. Klikk på [OK].

Analyser kontrolldiagrammet

To sider av kontrolldiagrammet og justeringen av sirkler og punkter

1. Hold dupleks-kontrolldiagrammet opp mot en lyskilde.

2. Du skal da se et hvitt område mellom prikken i solid farge og sirkelen. Hvis prikkene berører sirklene, er ikke medieregistreringen riktig.

Parametere for medieregistrering

Arkavvik i papirbanen og utskriftseffekter på et kontrolldiagram (f.eks. fremre ark, A4/Letter, langsidemating)
