In alcuni casi speciali, è necessario regolare manualmente la registrazione dei parametri relativi al supporto.
È possibile regolare i parametri di registrazione supporto dal pannello di controllo e da Settings Editor.
Prima di modificare i parametri di registrazione, pulire i rulli SZ e controllare il grafico di verifica stampato.
IMPORTANTE
I valori di tutte le impostazioni dei supporti sono definiti in fabbrica e corrispondono esattamente alle proprietà dei supporti e della stampante varioPRINT iX-series. Modificare questi valori predefiniti solo se si comprende cosa significano e fanno queste impostazioni.
Toccare .
Toccare il supporto che si desidera ottimizzare.
Toccare [Ottimizza].
Toccare [Registraz. LEF] o [Registraz. SEF], a seconda della direzione di alimentazione del fogli supporto nella stampante.
LEF indica l'alimentazione lato lungo. SEF indica l'alimentazione lato corto.
Avviare la [Registrazione manuale].

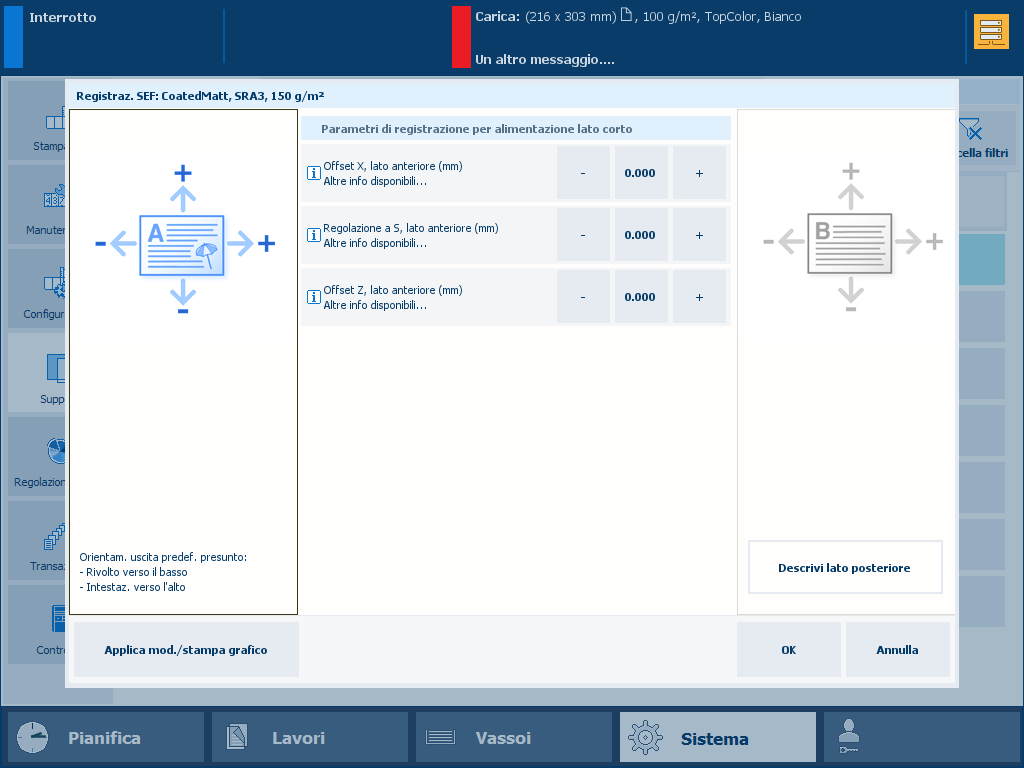

Opzioni di registrazione dei supportiRegolare i parametri di registrazione del lato anteriore A.
Toccare [Applica mod./stampa grafico] per stampare un nuovo grafico di verifica.
Analisi del grafico di verifica. Se necessario, regolare nuovamente i parametri di registrazione del lato anteriore.

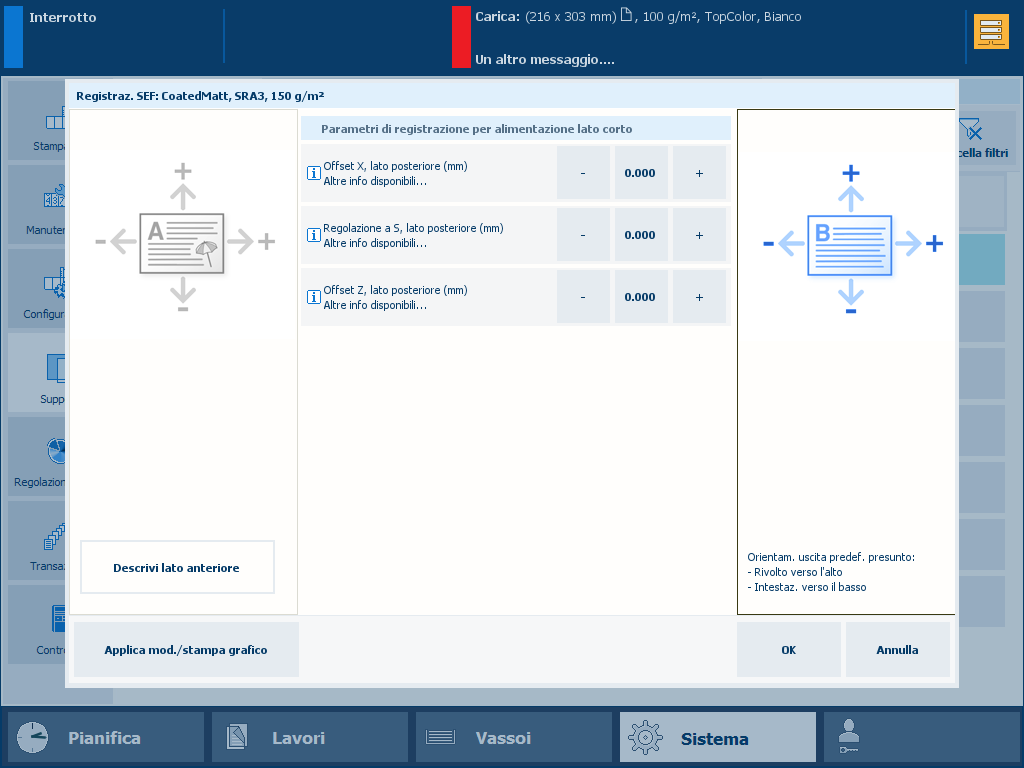

Regolare i parametri di registrazione del lato posteriore B.
Toccare [Applica mod./stampa grafico] per stampare un nuovo grafico di verifica.
Analisi del grafico di verifica. Se necessario, regolare nuovamente i parametri di registrazione del lato posteriore.
Toccare [OK] per uscire dalla procedura di registrazione supporto.

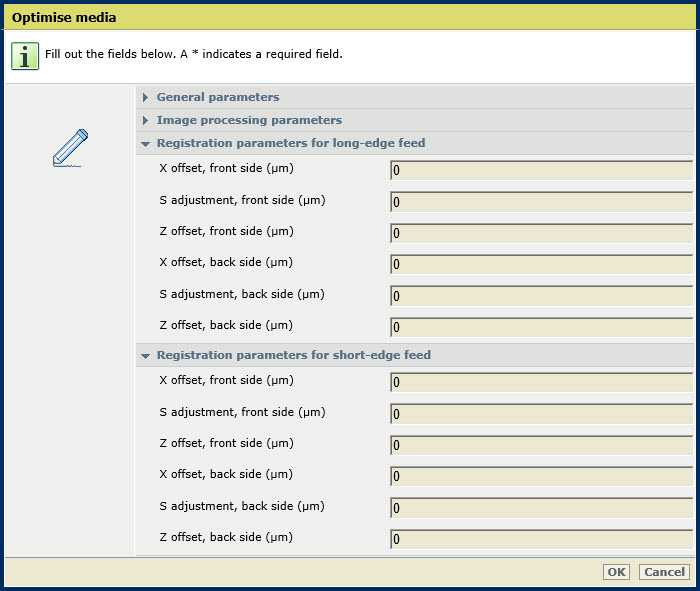

Aprire Settings Editor e accedere a: .
Menu [Supporti] Selezionare il supporto.
Fare clic su [Ottimizza].
Menu [Catalogo supporti] Regolare i parametri di registrazione supporto.
Parametri di registrazione supportoFare clic su [OK].
Due facciate del grafico di verifica e allineamento di cerchi e puntiTenere il grafico di verifica fronte/retro in controluce.
Dovrebbe essere visibile un'area bianca tra il punto e il cerchio. Se i punti toccano i cerchi, la registrazione dei supporti non è corretta.
Deviazioni dei fogli sul percorso della carta e gli effetti della stampa su un grafico di verifica (esempio per foglio stampato su una sola facciata, A4/Letter, direzione di alimentazione sul lato lungo)|
Parametri modificabili |
Descrizione |
|---|---|
|
Offset X, lato anteriore o posteriore; alimentazione dal lato lungo o alimentazione dal lato corto |
Questi parametri possono essere utilizzati per regolare la registrazione sulla coordinata X (direzione di alimentazione). |
|
Regolazione S, lato anteriore o posteriore; alimentazione dal lato lungo o alimentazione dal lato corto |
Questi parametri possono essere utilizzati per regolare la registrazione sulla coordinata Z (direzione di alimentazione incrociata). |
|
Offset Z, lato anteriore o posteriore; alimentazione dal lato lungo o alimentazione dal lato corto |
Questi parametri possono essere utilizzati per regolare la registrazione sulla coordinata S (deviazione rotazione). |
