Dans certaines situations particulières, il est nécessaire de régler manuellement les paramètres d'alignement appartenant au support.
Vous pouvez régler les paramètres d'alignement du support à partir du panneau de commande et à partir de Settings Editor.
Avant de modifier un paramètre d’alignement, nettoyez les rouleaux SZ et vérifiez la mire de vérification imprimée.
IMPORTANT
Les valeurs de tous les paramètres du support sont définies en usine et correspondent exactement aux propriétés du support et de l'imprimante varioPRINT iX-series. Ne modifiez ces valeurs par défaut que lorsque vous comprenez ce que ces paramètres signifient et font.
Touchez .
Touchez le support que vous souhaitez optimiser.
Touchez [Optimiser].
Touchez [Enreg LEF] ou [Enreg SEF], selon le sens d’introduction des feuilles du support dans l’imprimante.
LEF désigne l'introduction par le bord long. SEF désigne l'introduction par le bord court.
Lancez l'[Enregistrement manuel].

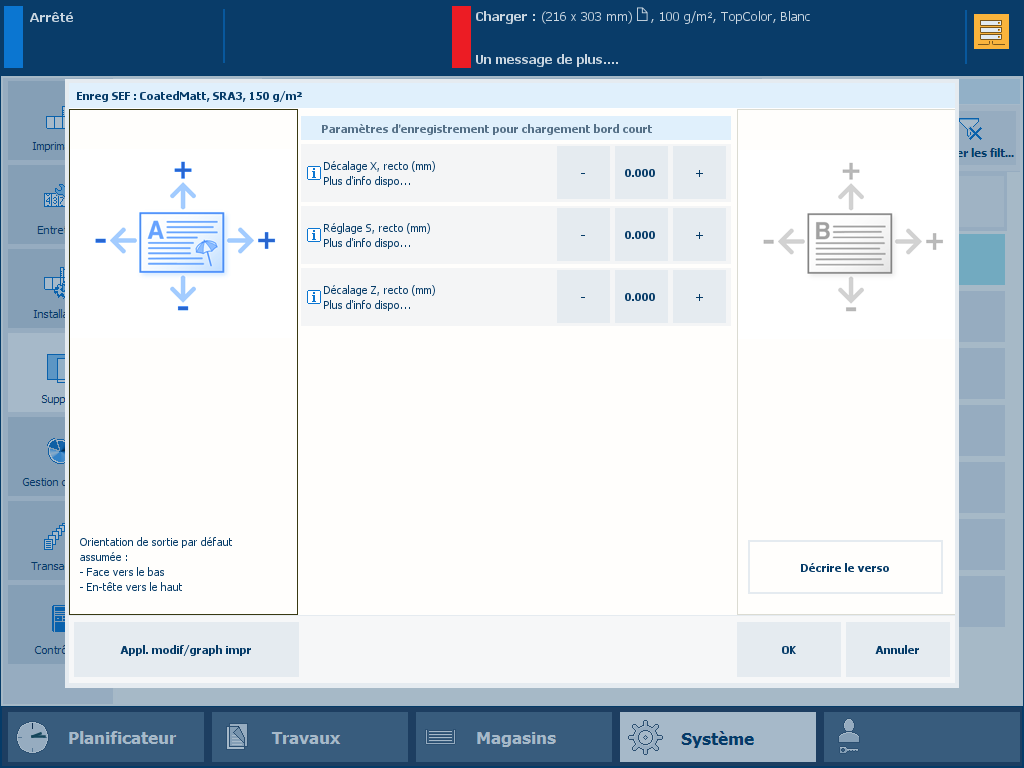

Options d'alignement du supportAjustez les paramètres d'alignement du recto A.
Touchez [Appl. modif/graph impr] pour imprimer une nouvelle mire de vérification.
Analysez la mire de vérification. Si nécessaire, ajustez les paramètres d'alignement du recto à nouveau.
Ajustez les paramètres d'alignement du verso B.
Touchez [Appl. modif/graph impr] pour imprimer une nouvelle mire de vérification.
Analysez la mire de vérification. Si nécessaire, ajustez les paramètres d'alignement du verso à nouveau.
Touchez [OK] pour quitter l'alignement du support.
Ouvrez Settings Editor et accédez à : .
Menu [Support] Sélectionnez le support.
Cliquez sur [Optimiser].
Menu [Catalogue de supports] Réglez les paramètres de l'alignement du support.
Paramètres de l'alignement du supportCliquez sur [OK].
Deux côtés du graphique de vérification et l'alignement des points et des cerclesMaintenez la mire de vérification recto-verso contre une source de lumière.
Vous devez voir un espace blanc entre le point plein et le cercle. Si les points touchent les cercles, l'enregistrement des supports n'est pas correct.
Les écarts de feuille sur le trajet du papier et les effets d'impression sur la mire de vérification (par exemple pour l'introduction dans la longueur de la feuille frontale, A4/Lettre)|
Paramètres modifiables |
Description |
|---|---|
|
Décalage X, recto ou verso ; chargement bord long ou chargement bord court |
Ces paramètres peuvent être utilisés pour régler l'alignement sur les coordonnées X (sens d’introduction). |
|
Réglage S, recto ou verso ; chargement bord long ou chargement bord court |
Ces paramètres peuvent être utilisés pour régler l'alignement sur les coordonnées Z (sens d’introduction latérale). |
|
Décalage Z, recto ou verso ; chargement bord long ou chargement bord court |
Ces paramètres peuvent être utilisés pour régler l’alignement sur les coordonnées S (écart rotation). |
