Ausführen einer manuellen Materialregistrierung

In einigen besonderen Situationen ist es notwendig, die Registrierungsparameter des Druckmaterials manuell anzupassen.

Sie können die Materialregistrierungsparameter über das Bedienfeld und über den Settings Editor anpassen.

Bevor Sie einen Registrierungsparameter ändern, reinigen Sie die SZ-Rollen, und überprüfen Sie das gedruckte Testmuster.

WICHTIG

Die Werte aller Materialeinstellungen sind werkseitig definiert und entsprechen exakt den Eigenschaften des Materials und des varioPRINT iX-series-Druckers. Ändern Sie diese Standardwerte nur, wenn Sie wissen, was diese Einstellungen bedeuten und was sie bewirken.

Manuelles Anpassen der Registrierungsparameter über das Bedienfeld

1. Drücken Sie auf [System]  → [Material] .

2. Drücken Sie auf das zu optimierende Material.

3. Drücken Sie auf [Optimieren].

4. Drücken Sie auf [LEF-Registrierung] oder [SEF-Registrierung], je nach Einzugsrichtung der Materialblätter im Drucker.

   LEF bedeutet Einzug über die lange Kante. SEF bedeutet Einzug über die kurze Kante.

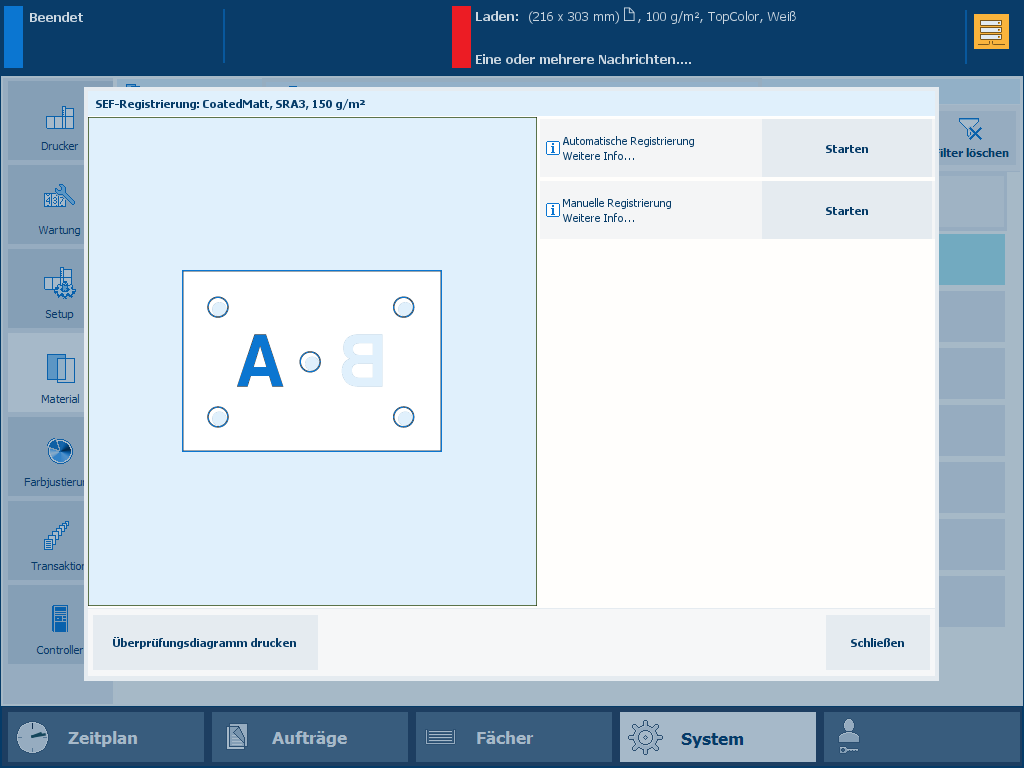

5. Starten Sie die [Manuelle Registrierung].

   Materialregistrierungsoptionen

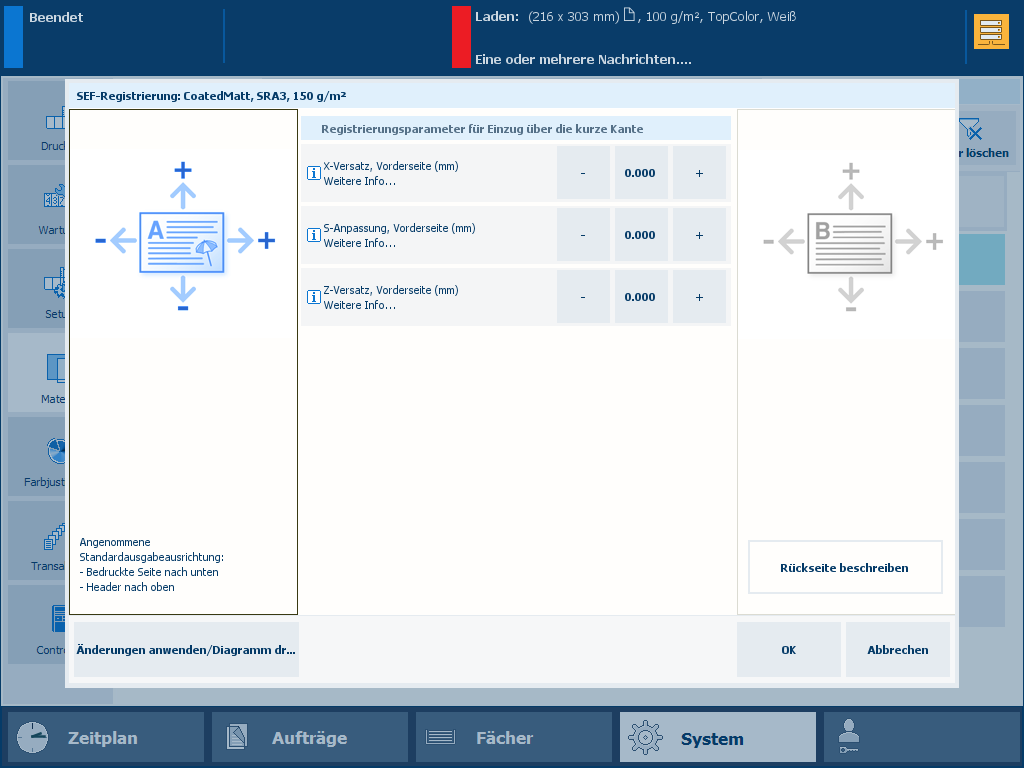

6. Passen Sie die Registrierungsparameter für die Vorderseite A an.



7. Drücken Sie [Änderungen anwenden/Diagramm drucken], um ein neues Testmuster zu drucken.

8. Analysieren Sie das Testmuster. Passen Sie bei Bedarf die Registrierungsparameter für die Vorderseite erneut an.

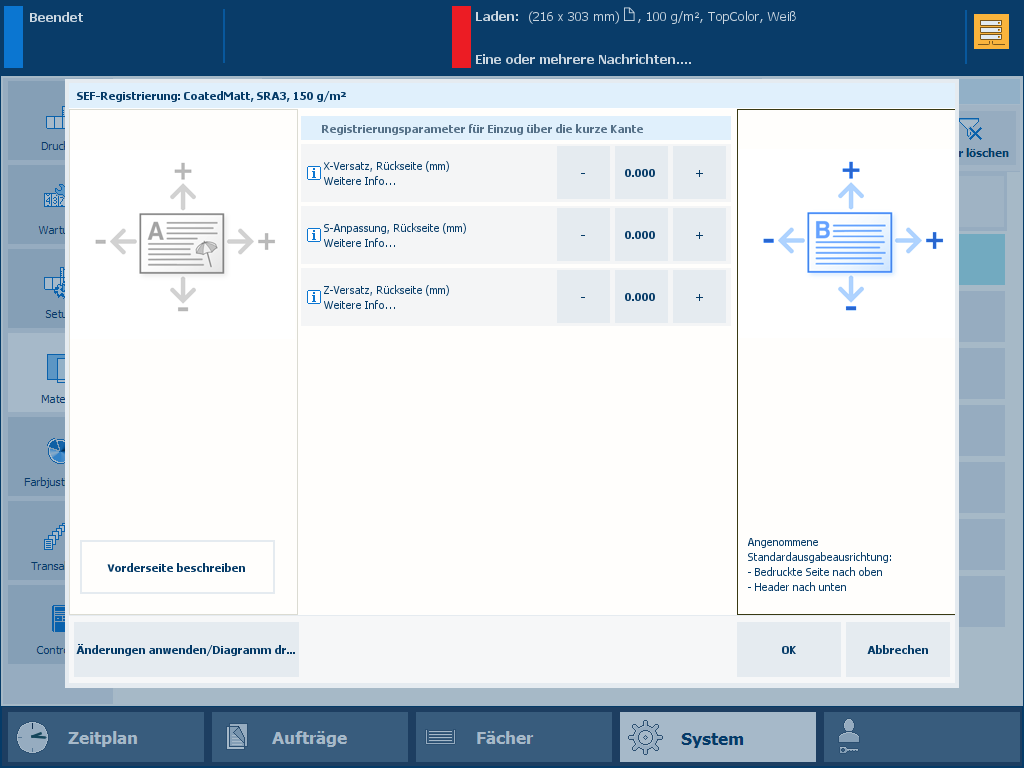

9. Passen Sie die Registrierungsparameter für die Rückseite B an.



10. Drücken Sie [Änderungen anwenden/Diagramm drucken], um ein neues Testmuster zu drucken.

11. Analysieren Sie das Testmuster. Passen Sie bei Bedarf die Registrierungsparameter für die Rückseite erneut an.

12. Drücken Sie [OK], um die Materialregistrierung zu verlassen.

Manuelles Anpassen der Registrierungsparameter über den Settings Editor

1. Öffnen Sie den Settings Editor und wechseln Sie zu: [Material]  → [Material] .

   [Material] -Menü

2. Wählen Sie das Material aus.

3. Klicken Sie auf [Optimieren].

   [Materialkatalog] -Menü

4. Passen Sie die Materialregistrierungsparameter an.

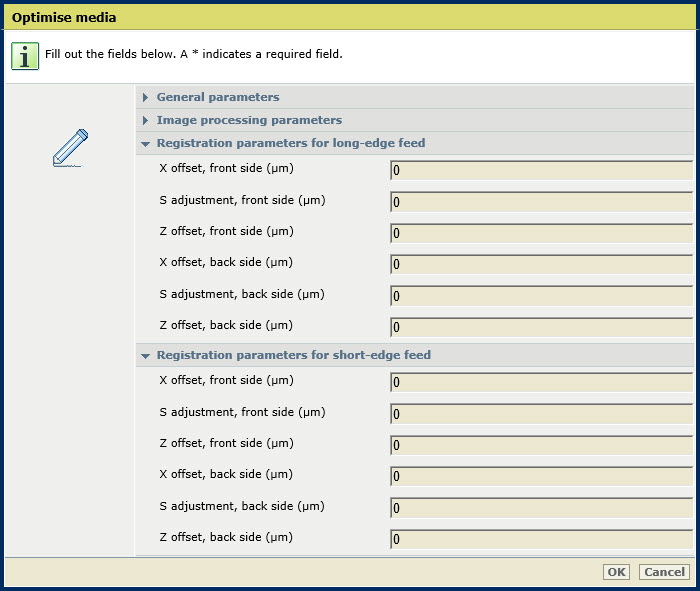

   Materialregistrierungsparameter

5. Klicken Sie auf [OK].

Analysieren des Überprüfungsdiagramms

Zwei Seiten des Überprüfungsdiagramms und die Ausrichtung der Kreise und Punkte

1. Halten Sie das Duplex-Testmuster gegen das Licht.

2. Zwischen dem vollen Punkt und der Kreislinie muss ein weißer Bereich zu sehen sein. Wenn die Punkte die Kreise berühren, ist die Materialregistrierung nicht korrekt.

Materialregistrierungsparameter

Blattabweichungen auf dem Papierweg und die Auswirkungen des Drucks auf das Testmuster (Beispiel für Titelseite, A4/Letter, Einzug über die lange Kante)
