[Mérés] alkalmazás

Bevezetés

A PRISMAcolor Manager [Mérés] alkalmazása segít a színmérések elvégzésében.

A mérési folyamat a következő lépésekből áll:

  1. Az ellenőrző ábra kiválasztása.

    Az ellenőrző ábra határozza meg a mérési munkafolyamatot.

    a [Tesztválasztási módszer] mezőben:

    • Válassza ki a [Rövid azonosító kód] lehetőséget, és kövesse a letöltési és nyomtatási munkafolyamat lépéseit.

    • Válassza ki a [Kézi] lehetőséget, és kövesse a külső színkezelési sáv munkafolyamat lépéseit.

  2. A mérőeszköz előkészítése.

  3. Mérje meg a színfoltokat.

  4. A mérési eredmények feltöltése a PRISMAcolor Manager alkalmazásba.

A méréseket a PRISMA color measurement connector segítségével végzi a rendszer. A PRISMA color measurement connector megkönnyíti a csatlakoztatást a mérőeszköz és a PRISMAcolor Manager alkalmazáshoz. A PRISMA color measurement connector alkalmazást telepíteni kell a munkaállomásra, és háttérfolyamatként fut.

MEGJEGYZÉS

Amikor először indítja el a mérést, és nincs a PRISMA color measurement connector telepítve, egy új ablak jelenik meg. A rendszer arra kéri, hogy töltse le a PRISMA color measurement connector alkalmazást az operációs rendszeréhez.

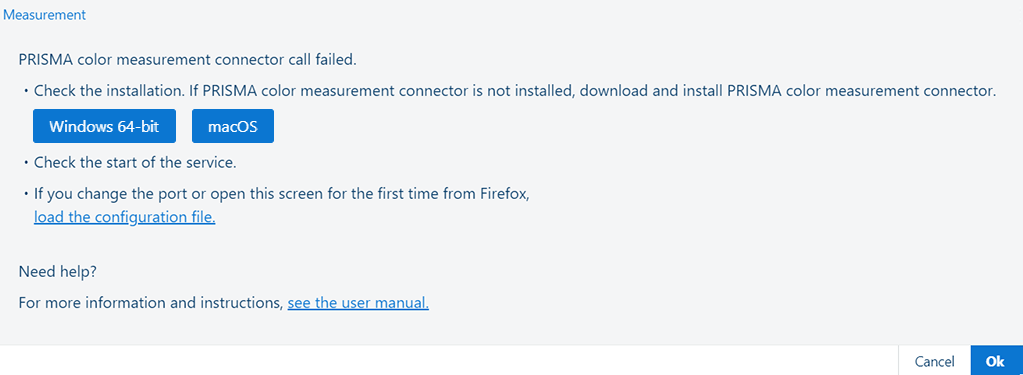

Töltse le a PRISMA color measurement connector alkalmazást

A teszt kiválasztása

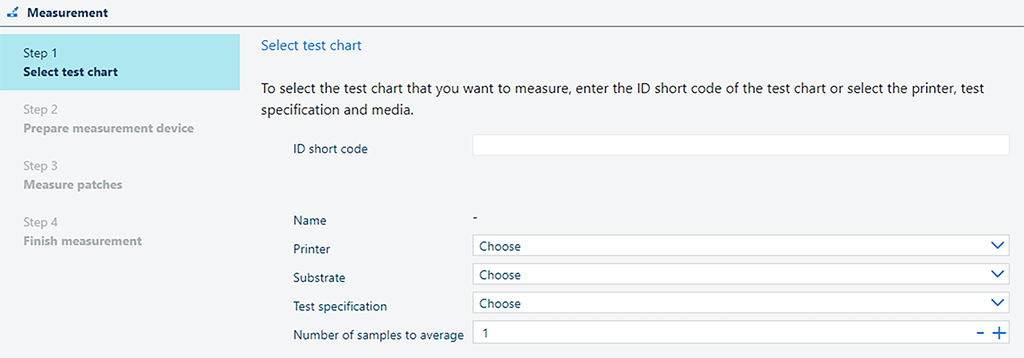

1. lépés: Válassza ki az ellenőrző ábrát

Az ábra kiválasztásának módja attól függ, hogy az ellenőrző ábra nyomtatását a PRISMAcolor Manager alkalmazásban (letöltési és nyomtatási munkafolyamat) vagy a PRISMAcolor Manager alkalmazáson kívülről (külső színkezelési sáv munkafolyamat) indította-e.

  • Letöltés és nyomtatás:

    Ha a letöltési és nyomtatási munkafolyamatot használja, írja be az ellenőrző ábra azonosító rövid kódját. Az azonosító rövid kódját az ellenőrző ábrán találja.

    Nyomja meg az [Enter] gombot. A többi mező (nyomtató, anyag, tesztspecifikáció) ezután automatikusan kitöltésre kerül.

    MEGJEGYZÉS

    Ha azonosító rövid kódot ad meg, már nem használhat más mezőket, mert ebben az esetben implicit módon a letöltési és nyomtatási munkafolyamatot választja ki.

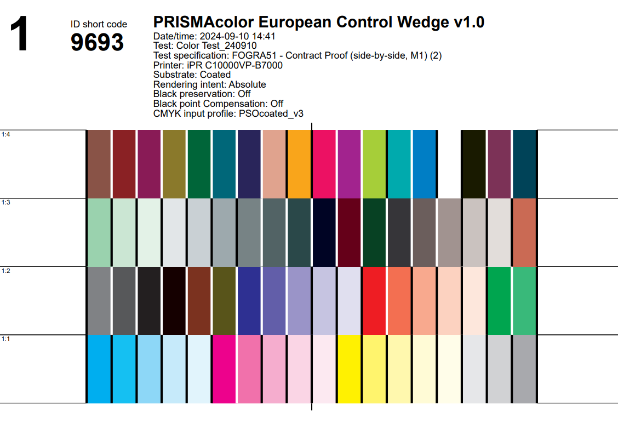

    Ellenőrző ábra azonosító rövid kóddal

  • Külső színkezelési sáv:

    A „külső színkezelési sáv” munkafolyamat akkor használható, ha a támogatott színkezelési sávok egyike már elérhető a nyomtatón. Például egy színkezelési sáv lehet egy szabványos ellenőrző munka része, illetve nyomtatható egy közönséges nyomtatási munka lapjának szélére is.

    Ha a külső színkezelési sáv munkafolyamatot használja, manuálisan válassza ki a nyomtatót, az anyagot, a tesztspecifikációt és az átlagolandó minták számát.

    MEGJEGYZÉS

    Minél nagyobb az átlagolandó minták száma, annál pontosabbak az ellenőrzési eredmények. Erősen ajánlott a minták számának növelése a G7®-ellenőrzéshez.

    A külső színkezelési sáv munkafolyamat az i1Pro és i1iSis színkezelési sávokhoz érhető el:

  • Fogra Media Wedge CMYK V3.0a

  • Idealliance ISO 12647-7 Control Wedge 2013

  • Japan Color control strip Ver 1.0

  • G7 Verifier

Miután kiválasztotta az ellenőrző ábrát, kattintson a [Mérés megkezdése] gombra.

A mérőeszköz kalibrálása

A mérőeszközt kalibrálni kell, mielőtt megmérné az ellenőrző ábrát. A készülék kalibrálásához hajtsa végre a következőket:

  1. A mérőeszköz kiválasztása. Ha több mérőeszköz is csatlakoztatva van, válassza ki a használni kívánt mérőeszközt.

    A támogatott mérőeszközök a következők:

    • X-Rite i1Pro 2;

    • X-Rite i1Pro 3;

    • X-Rite i1iSis 1 XL és i1iSis 1 standard;

    • X-Rite i1iSis 2 XL és i1iSis 2 standard.

    MEGJEGYZÉS

    A PRISMAcolor Manager csak azokat a mérőeszközöket jeleníti meg, amelyek megfelelnek a kinyomtatott ellenőrző ábrának.

  2. Kövesse a képernyőn megjelenő utasításokat a mérőeszköz kalibrálásához.

    MEGJEGYZÉS

    Az utasítások a csatlakoztatott mérőeszköztől függően változhatnak.

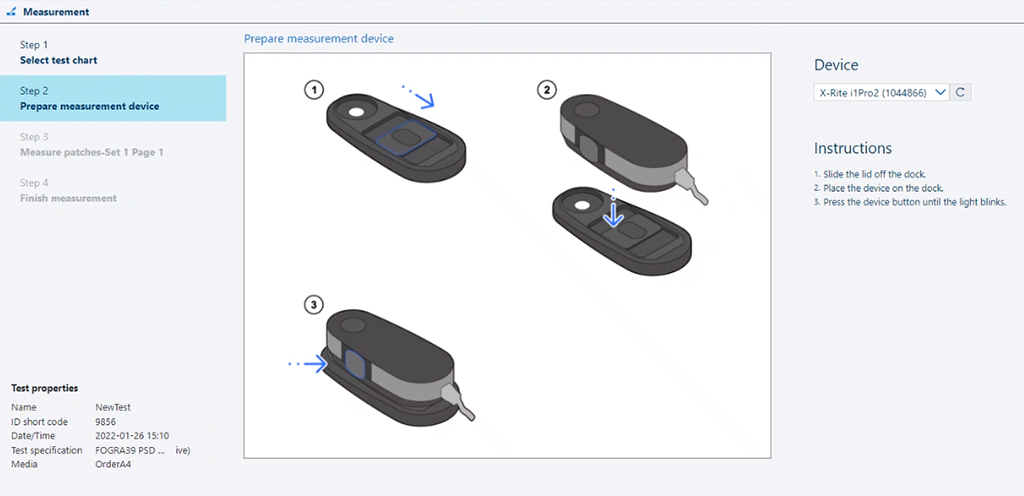

2. lépés: A mérőeszköz előkészítése

A mérőeszköz sikeres kalibrálása után a következő lépéssel folytathatja.

MEGJEGYZÉS

Ha az i1Pro-t használja mérőeszközként, akkor a hátlap mérésre való előkészítésére vonatkozó utasításokat is látni fogja.

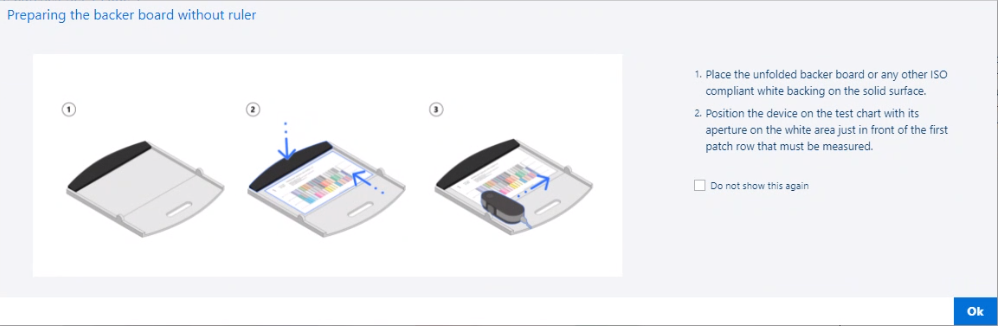

Készítse elő a hátlapot

A színfoltok mérése

A színfoltok mérési folyamata a csatlakoztatott mérőeszköztől és a teszt specifikációitól függően eltérő. A mérés helyes végrehajtásához kövesse a képernyőn megjelenő utasításokat.

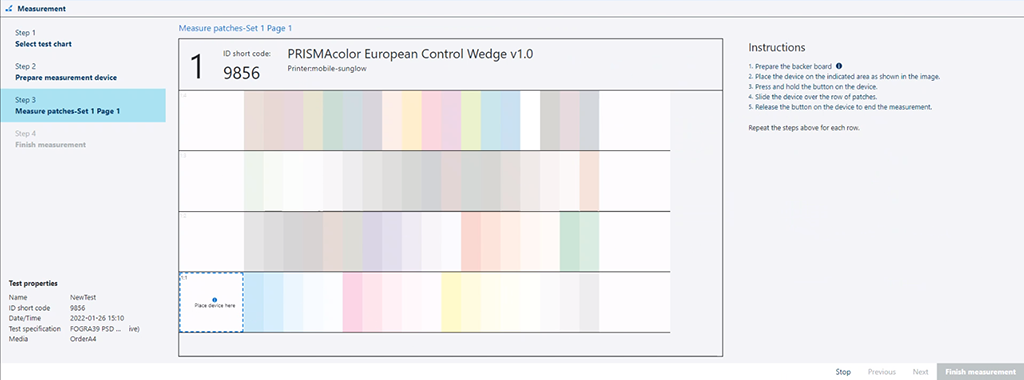

3. lépés: Foltok mérése

A PRISMAcolor Manager vizuális visszajelzést ad a mérés folyamatáról. A következő típusú visszajelzéseket kapja:

  • Az éppen mért sor kiemelten jelenik meg.

  • Ha a sor mérése sikeres volt, egy zöld pipa jelenik meg a sor bal oldalán. A jobb alsó sarokban egy üzenet is látható a sikeres mérésről.

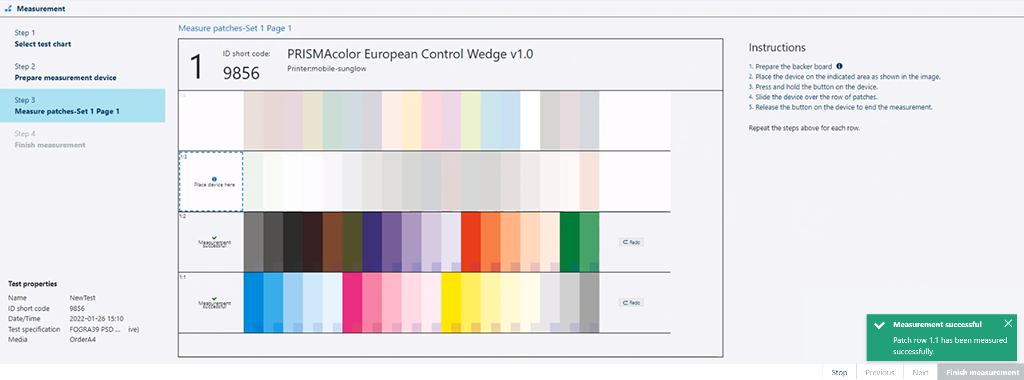

    A sor mérése sikeresen végbement

    Az egyes foltok jobb alsó sarkában lévő kis négyzet a mért színt jelzi. Ne várjon pontos egyezést a négyzet és a folt színe között; az árnyalatnak hasonlónak kell lennie, míg a világosság jelentősen eltérhet.

  • Ha egy sor mérése sikertelen, a rendszer felkéri, hogy mérje meg újra a sort.

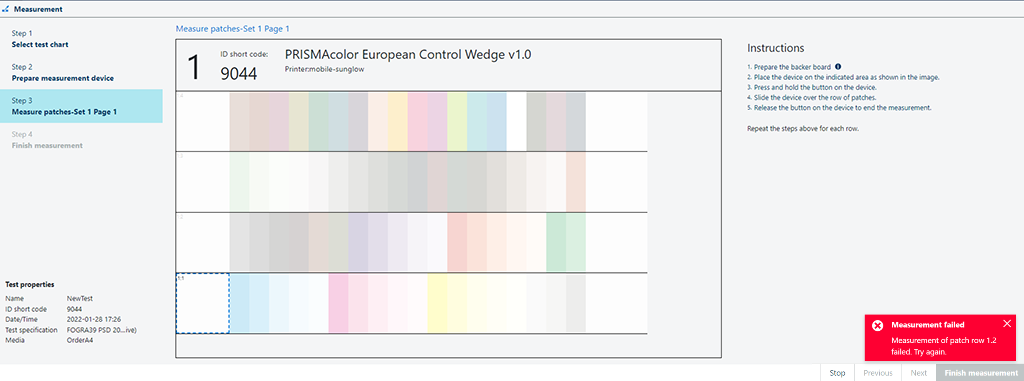

    A sormérés nem sikerült

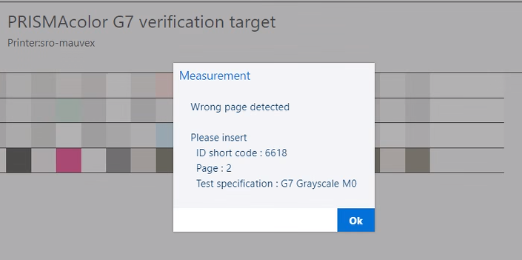

    Figyelmeztetés jelenik meg, ha rossz foltokat mér.

    Rossz mért foltok

  • Akkor is figyelmeztetés jelenik meg, ha a várt és a mért színértékek nagyon eltérnek egymástól. Ha ezt a figyelmeztetést látja, akkor valószínűleg egyes sorok mérése nem megfelelő.

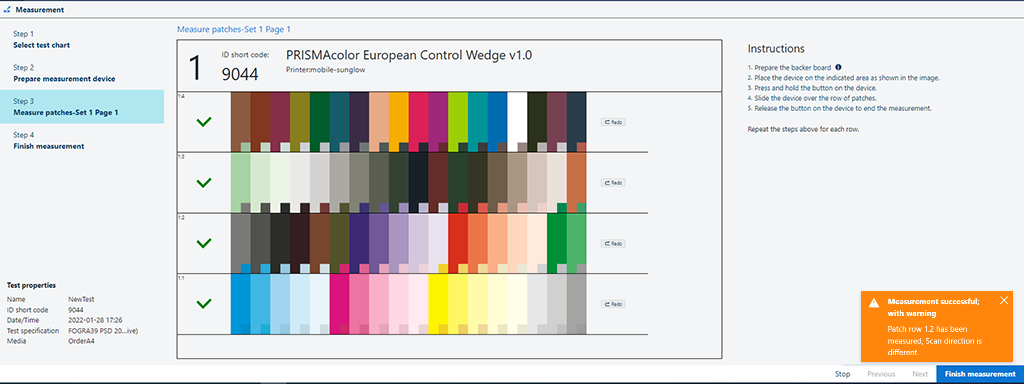

    A foltok mérése sikeres, figyelmeztetéssel

Lehetséges újramérni egy-egy sort. Ehhez kattintson a [Ismétlés] gombra a sor jobb oldalán, és mérje meg újra a sort.

Egy sor újramérése

Töltse fel a mérési eredményeket a PRISMAcolor Manager alkalmazásba

A mérés befejezése után fel kell töltenie a mérési eredményeket a PRISMAcolor Manager alkalmazásba a Cloud Proxy-n keresztül. Ehhez kattintson a [Jelentés létrehozása] gombra.

Az aktuális mérésről megjegyzést adhat meg.

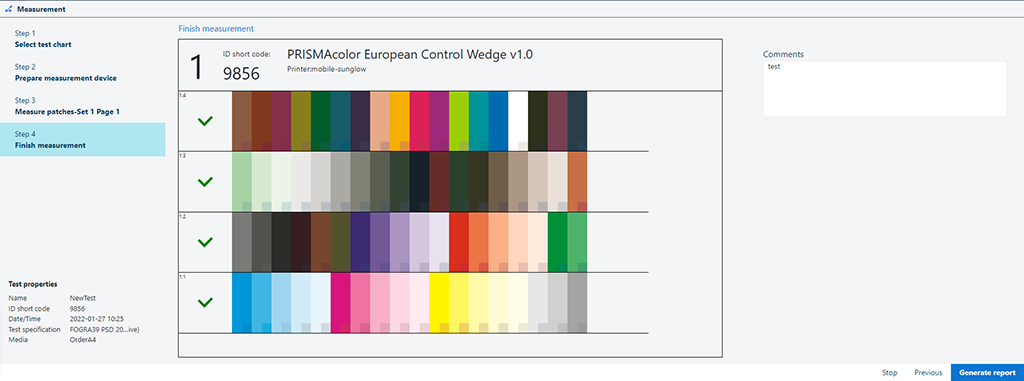

4. lépés: Mérés befejezése
