L'app [Misurazione] di PRISMAcolor Manager consente di eseguire le misurazioni dei colori.
La procedura di misurazione prevede i seguenti passaggi:
Selezionare il grafico di prova.
Il grafico di prova determina il flusso di lavoro della misurazione.
Nel campo [Metodo di selezione del test]:
Selezionare [Codice ID breve] per seguire i passaggi del flusso di lavoro di download e stampa.
Selezionare [Manuale] per seguire i passaggi del flusso di lavoro della striscia di controllo colore esterna.
Prepara il dispositivo di misurazione.
Misurare le patch di colori.
Eseguire l’upload dei risultati di misurazione su PRISMAcolor Manager.
Le misurazioni vengono eseguite con l'aiuto di PRISMA color measurement connector. PRISMA color measurement connector facilita la connessione tra il dispositivo di misurazione e PRISMAcolor Manager. PRISMA color measurement connector deve essere installato sulla workstation ed essere in esecuzione come un processo in background.
NOTA

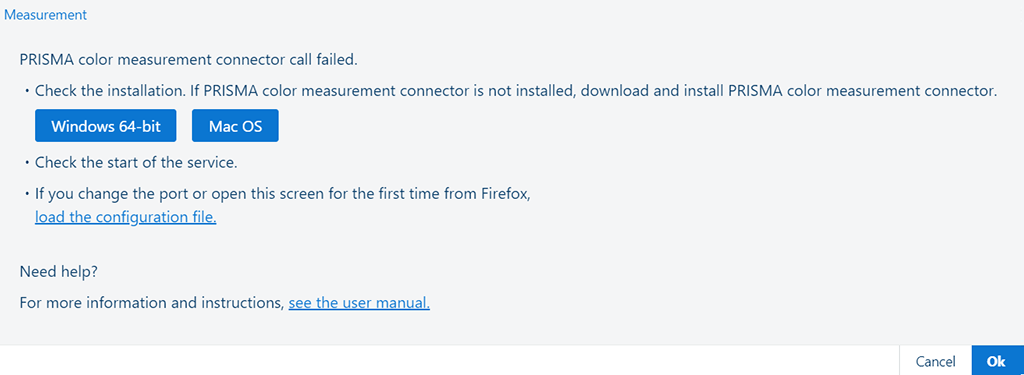

Quando si avvia la misurazione per la prima volta e PRISMA color measurement connector non è installato, appare una nuova finestra. Viene chiesto di scaricare PRISMA color measurement connector per il sistema operativo.
Scaricare PRISMA color measurement connector
Fase 1: Seleziona grafico di provaLa modalità di selezione del grafico dipende se la stampa del grafico di prova è stata avviata in PRISMAcolor Manager (flusso di lavoro di download e stampa) o all'esterno di PRISMAcolor Manager (flusso di lavoro della striscia di controllo colore esterna).
Download e stampa:
Se si utilizza il flusso di lavoro di download e stampa, inserire il codice ID breve del grafico di prova. È possibile trovare il codice ID breve sul grafico di prova.
Premere [Invio]. Gli altri campi (stampante, substrato, specifica del test) verranno compilati automaticamente.
NOTA
Se si inserisce un codice ID breve, non è più possibile utilizzare altri campi perché in questo caso il flusso di lavoro di download e stampa viene scelto in maniera implicita.
Grafico di prova con un codice ID breveStriscia di controllo colore esterna:
Il flusso di lavoro della "striscia di controllo colore esterna" può essere utilizzato se una delle strisce di controllo colore supportate è già disponibile nella stampante. Ad esempio, una striscia di controllo colore può far parte di un lavoro di prova standard o essere stampata sul bordo di un foglio di un lavoro di stampa normale.
Se si utilizza il flusso di lavoro della striscia di controllo colore esterna, selezionare manualmente la stampante, il substrato, le specifiche di test e il numero di modelli per media.
NOTA
Più alto è il numero di campione per media, più accurati sono i risultati di convalida. Si consiglia vivamente di aumentare il numero di campioni per verifica G7®.
Il flusso di lavoro della striscia di controllo colore esterna è disponibile per le strisce di controllo colore i1Pro e i1iSis:
Fogra Media Wedge CMYK V3.0a
Idealliance ISO 12647-7 Control Wedge 2013
Japan Color control strip Ver 1.0
G7 Verifier
Dopo avere selezionato il grafico di prova, fare clic sul pulsante [Avvia misurazione].
Il dispositivo di misurazione deve essere calibrato prima di poter misurare il grafico di prova. Per calibrare il dispositivo, eseguire le seguenti operazioni:
Selezionare il dispositivo di misurazione. Se sono collegati più dispositivi di misurazione, selezionare il dispositivo di misurazione che si desidera utilizzare.
I dispositivi di misurazioni supportati sono:
X-Rite i1Pro 2;
X-Rite i1Pro 3;
X-Rite i1iSis 1 XL e i1iSis 1 standard;
X-Rite i1iSis 2 XL e i1iSis 2 standard.
NOTA
PRISMAcolor Manager mostra solo i dispositivi di misurazione che corrispondono al grafico di prova stampato.
Seguire le istruzioni sullo schermo per calibrare il dispositivo di misurazione.
NOTA
Le istruzioni variano in base al dispositivo di misurazione collegato.
Fase 2: Prepara il dispositivo di misurazioneDopo che il dispositivo di misurazione è stato calibrato, è possibile andare al passaggio successivo.
NOTA

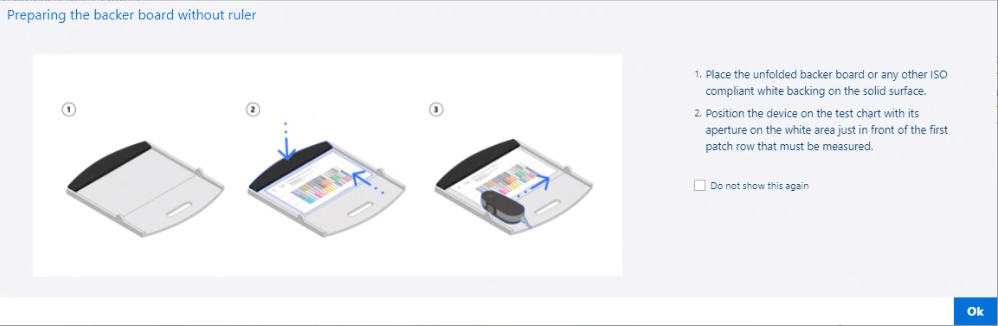

Se si utilizza i1Pro come dispositivo di misurazione, vengono anche visualizzate istruzioni su come preparare la lastra di sostegno per la misurazione.
Preparare la lastra di sostegnoLa procedura per la misurazione delle patch di colori varia in base al dispositivo di misurazione collegato e alle specifiche di prova. Seguire le istruzioni sullo schermo per eseguire la misurazione correttamente.

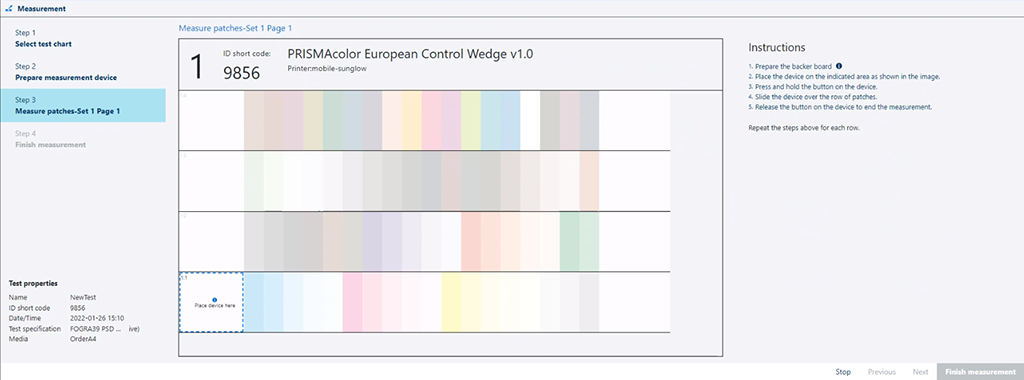

Fase 3: Patch misuraPRISMAcolor Manager fornisce feedback visivo sullo stato di avanzamento della misurazione. Vengono forniti i seguenti tipi di feedback:
La riga in corso di misurazione viene evidenziata.

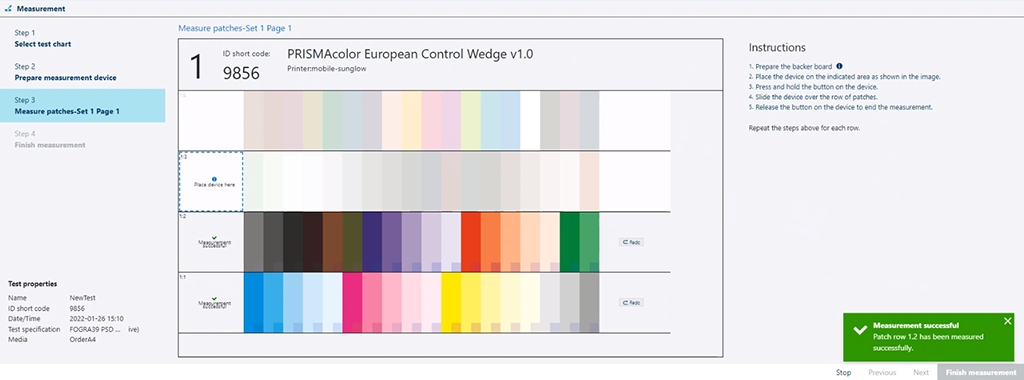

Se la riga è stata misurata correttamente, sul lato sinistro di tale riga viene visualizzato un segno di spunta verde. Nell'angolo in basso a destra viene inoltre visualizzato un messaggio relativo al completamento della misurazione.
Riga misurata correttamenteIl piccolo quadrato nell'angolo in basso a destra di ogni patch rappresenta il colore misurato. Non attendere una corrispondenza esatta tra il colore del quadrato e quello della patch; la tonalità deve essere simile mentre la luminosità può variare notevolmente.

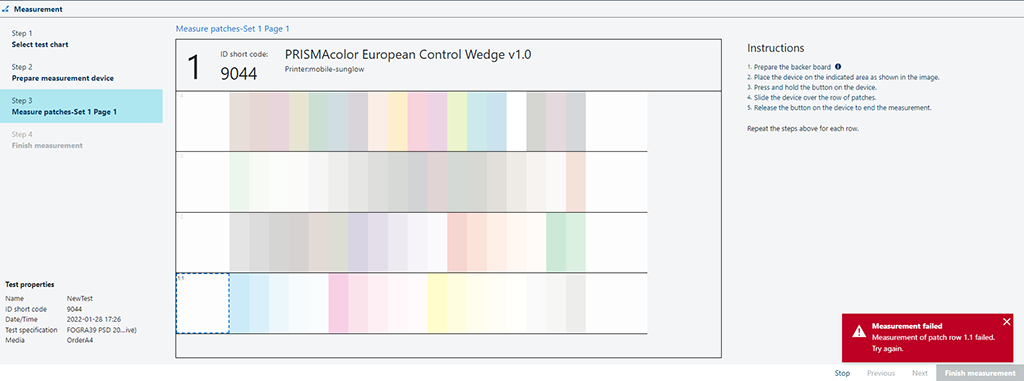

Se la misurazione di una riga non riesce, viene chiesto di ripetere la misurazione.

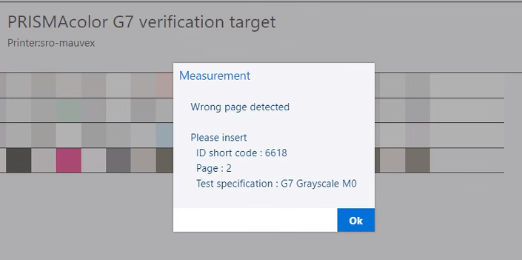

Misurazione riga non riuscitaSe è in corso la misurazione di patch errate viene visualizzata un'avvertenza.

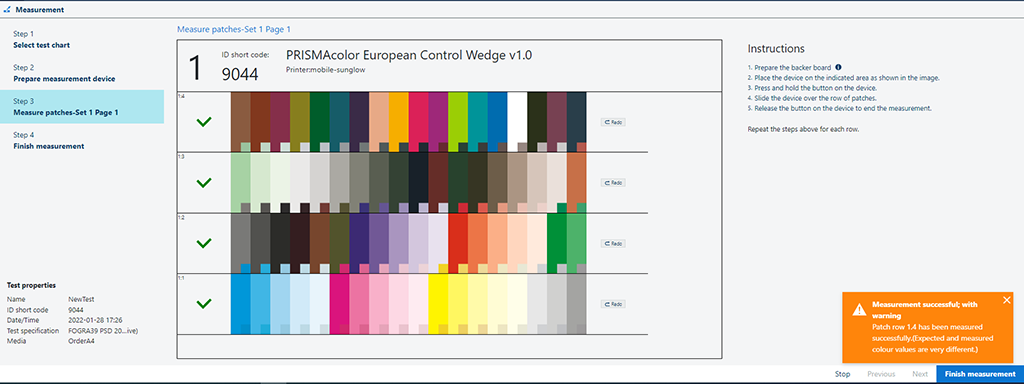

Patch errate misurateUn'avvertenza viene inoltre visualizzata se i valori di colore previsti e misurati sono molto differenti. Se viene visualizzata questa avvertenza, è molto probabile che alcune righe non siano state misurate correttamente.
Patch misurate correttamente, con un'avvertenzaÈ possibile misurare nuovamente una riga. A tale scopo, fare clic sul pulsante [Ripristina] sul lato destro della riga e misurarla nuovamente.

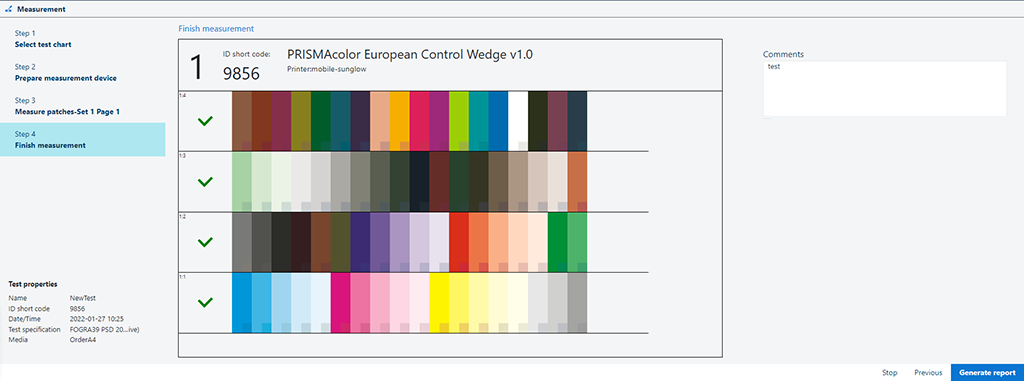

Misurare di nuovo una rigaDopo aver finalizzato la misurazione, è necessario eseguire upload dei risultati di misurazione su PRISMAcolor Manager tramite Cloud Proxy. A tale scopo, fare clic sul pulsante [Crea rapporto].
È possibile lasciare un commento sulla misurazione corrente.
Fase 4: Termina misurazione
