[Måling] -app

Innledning

[Måling] -appen i PRISMAcolor Manager hjelper deg med å utføre fargemålingene.

Måleprosessen består av følgende trinn:

  1. Velg testdiagrammet.

    Testdiagrammet bestemmer målingsarbeidsflyten.

    I feltet [Testvalgmetode]:

    • Velg [Manuell] for å følge trinnene i nedlastings- og utskriftsarbeidsflyten.

    • Velg [ID, kort kode] for å følge trinnene i arbeidsflyten for ekstern fargekontrollstripe.

  2. Forbered måleenheten.

  3. Mål fargeoppdateringene.

  4. Last opp måleresultatene til PRISMAcolor Manager.

Målingene utføres med hjelp av PRISMAcolor Manager cloud connector. PRISMAcolor Manager cloud connector muliggjør tilkoblingen mellom måleenheten og PRISMAcolor Manager. PRISMAcolor Manager cloud connector må installeres på arbeidsstasjonen og kjøres som en bakgrunnsprosess.

MERK

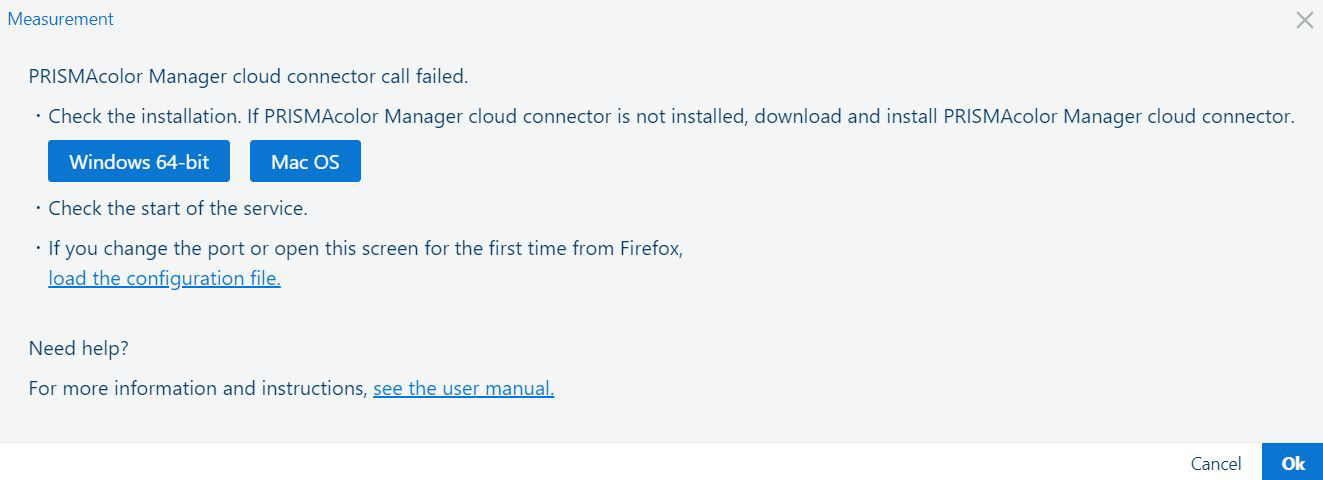

Første gang du starter målingen og ikke har PRISMAcolor Manager cloud connector installert, vises et nytt vindu. Du blir bedt om å laste ned PRISMAcolor Manager cloud connector for operativsystemet.

Laste nedPRISMAcolor Manager cloud connector

Slik velger du testen

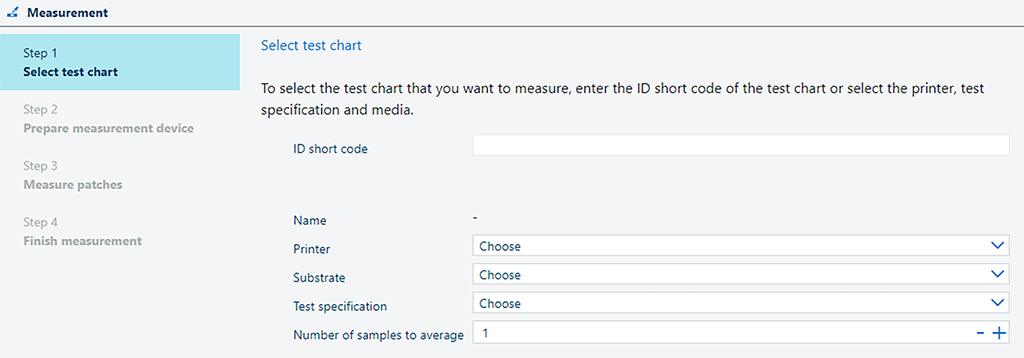

Trinn 1: Velg testdiagram

Måten du velger diagrammet på, avhenger av om du startet utskriften av testdiagrammet i PRISMAcolor Manager (arbeidsflyten for å laste ned og skrive ut) eller utenfor PRISMAcolor Manager (arbeidsflyten for ekstern fargekontrollstripe).

  • Laste ned og skrive ut:

    Hvis du bruker arbeidsflyten for å laste ned og skrive ut, angir du ID-kortnummeret i testdiagrammet. Du finner ID-kortkoden på testdiagrammet.

    Trykk på [Angi]. De andre feltene (skriver, substrat, testangivelse) fylles deretter ut automatisk.

    MERK

    Hvis du angir en ID-kortkode, kan du ikke lenger bruke andre felt, fordi arbeidsflyten for å laste ned og skrive ut er implisitt valgt i dette tilfellet.

    Testdiagram med en ID-kortkode

  • Ekstern fargekontrollstripe:

    Arbeidsflyten for ekstern fargekontrollstripe kan brukes hvis en av fargekontrollstripene som støttes, allerede er tilgjengelig på skriveren. En fargekontrollstripe kan for eksempel være en del av en standard testjobb eller skrives ut på kanten av et ark med en vanlig utskriftsjobb.

    Hvis du bruker arbeidsflyten for ekstern fargekontrollstripe, velger du manuelt skriver, substrat, testspesifikasjon og antall prøver som er gjennomsnittlig.

    MERK

    Jo høyere antall prøver som er gjennomsnittlig, jo mer nøyaktige blir valideringsresultatene. Vi anbefaler på det sterkeste at du øker antallet prøver for G7®-verifisering.

    Arbeidsflyten for ekstern fargekontrollstripe er tilgjengelig for fargekontrollstriper i i1Pro og i1iSis:

  • Fogra Media Wedge CMYK V3.0a

  • Idealliance ISO 12647-7 Control Wedge 2013

  • Japan Color control strip Ver 1.0

  • G7 Verifier

Når du har valgt testdiagrammet, klikker du på [Start måling] -knappen.

Slik kalibrerer du måleenheten

Måleenheten må kalibreres før du kan måle testdiagrammet. Gjør følgende for å kalibrere enheten:

  1. Velg måleenheten. Hvis flere måleenheter er koblet til, velger du hvilken måleenhet du vil bruke.

    Måleenhetene som støttes, er:

    • X-Rite i1Pro 2;

    • X-Rite i1Pro 3;

    • X-Rite i1iSis 1 XL og i1iSis 1 standard;

    • X-Rite i1iSis 2 XL og i1iSis 2 standard.

    MERK

    PRISMAcolor Manager viser bare måleenheter som samsvarer med det utskrevne testdiagrammet.

  2. Følg instruksjonene på skjermen for å kalibrere måleenheten.

    MERK

    Instruksjonene varierer avhengig av den tilkoblede måleenheten.

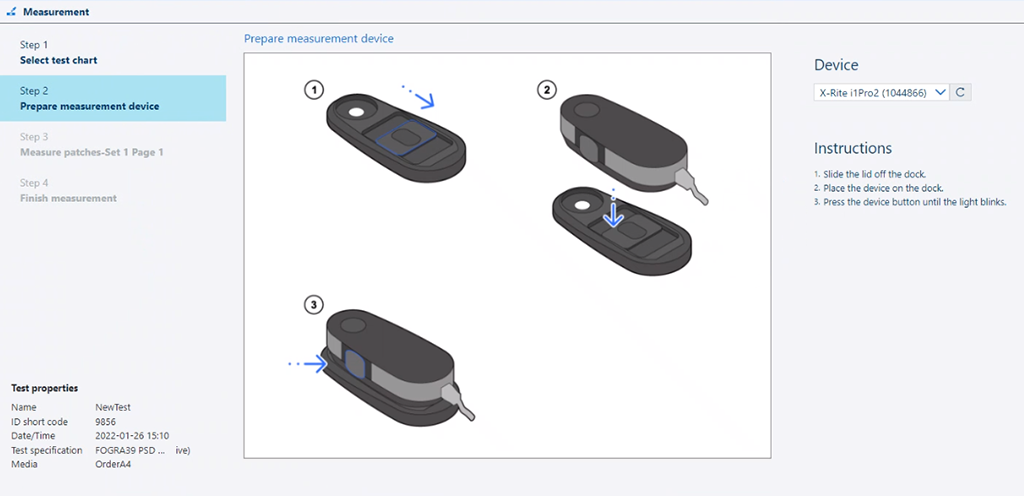

Trinn 2: Forbered målingsenheten

Når måleenheten er kalibrert, kan du fortsette til neste trinn.

MERK

Dersom du bruker i1Pro som måleenhet, vil du også se anvisninger om hvordan du klargjør bakbrett for målingen.

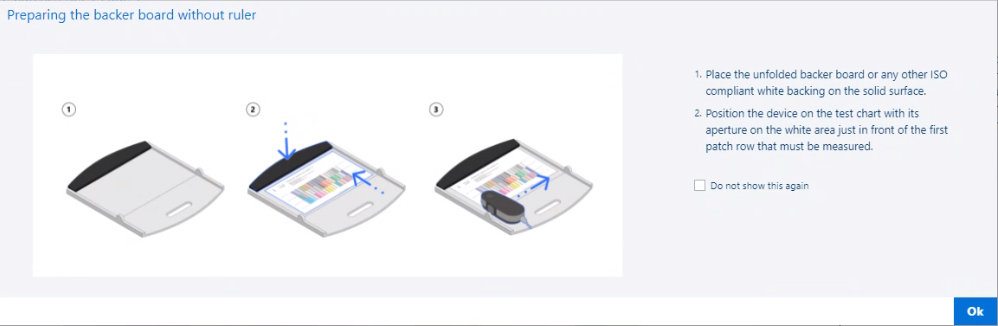

Klargjøre bakplaten

Måle fargeoppdateringene

Prosedyren for måling av fargeoppdateringene varierer avhengig av den tilkoblede måleenheten og testspesifikasjonen. Følg anvisningene på skjermen for å utføre målingen riktig.

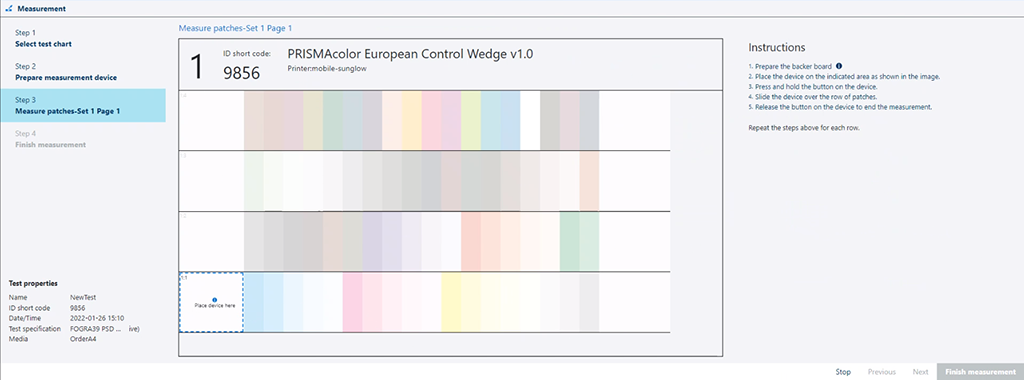

Trinn 3: Måle oppdateringer

PRISMAcolor Manager gir tilbakemelding om målefremdriften. Du får følgende tilbakemeldingstyper:

  • Raden som måles, er uthevet.

  • Hvis raden måles, vises det et grønt merke på venstre side av denne raden. Du ser også en melding nederst til høyre om den fullførte målingen.

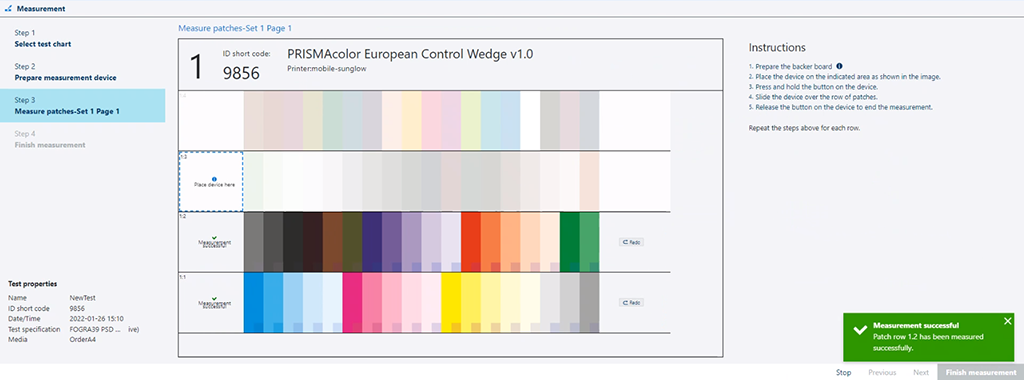

    Rad målt

    Den lille firkanten nederst til høyre på hver oppdatering representerer den målte fargen. Ikke forvent nøyaktig samsvar mellom fargen på firkanten og fargen på oppdateringen; fargetone må være lik, mens lysstyrke kan variere betraktelig.

  • Hvis målingen av en rad mislykkes, blir du bedt om å måle denne raden på nytt.

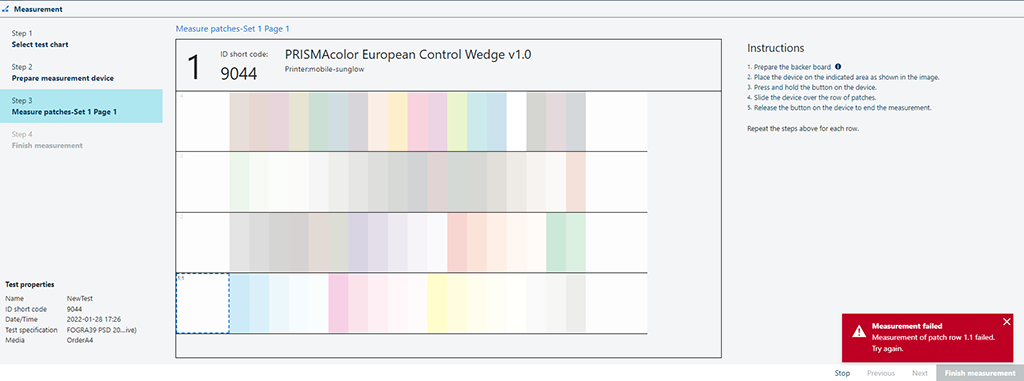

    Radmåling mislyktes

    Ved måling av feil oppdatering vises en advarsel.

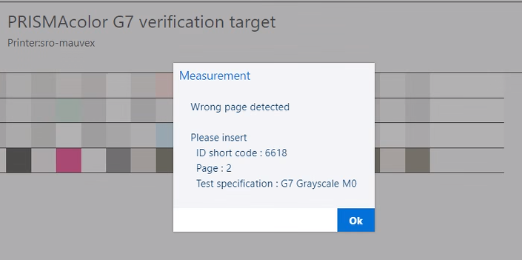

    Feil oppdateringer målt

  • Du blir også advart hvis de forventede og målte fargeverdiene er svært ulike. Hvis du ser denne advarselen, er det svært sannsynlig at enkelte rader ikke ble riktig målt.

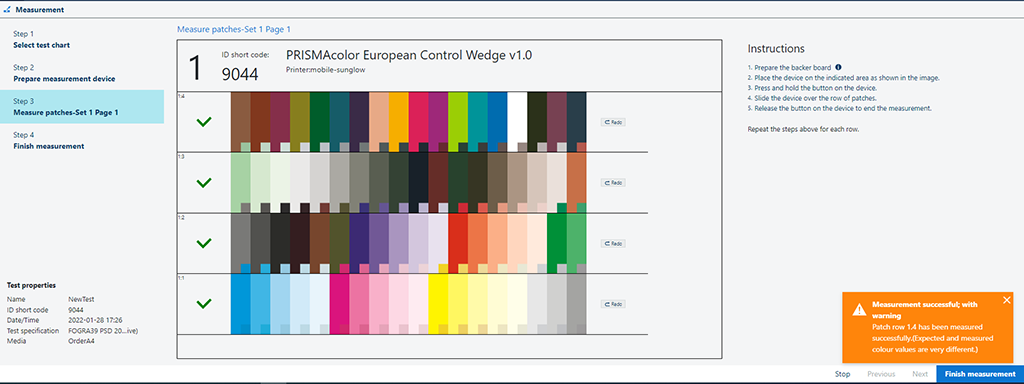

    Oppdateringene ble målt, med en advarsel

Det er mulig å måle en rad. Det gjør du ved å klikke på [Gjenta] -knappen på høyre side av raden og måle raden på nytt.

Mål en rad på nytt

Last opp måleresultatene til PRISMAcolor Manager

Når målingen er ferdig, må du laste opp målingsresultatene til PRISMAcolor Managervia Cloud Proxy. Det gjør du ved å klikke på [Opprett rapport] -knappen.

Du kan legge igjen en kommentar om den gjeldende målingen.

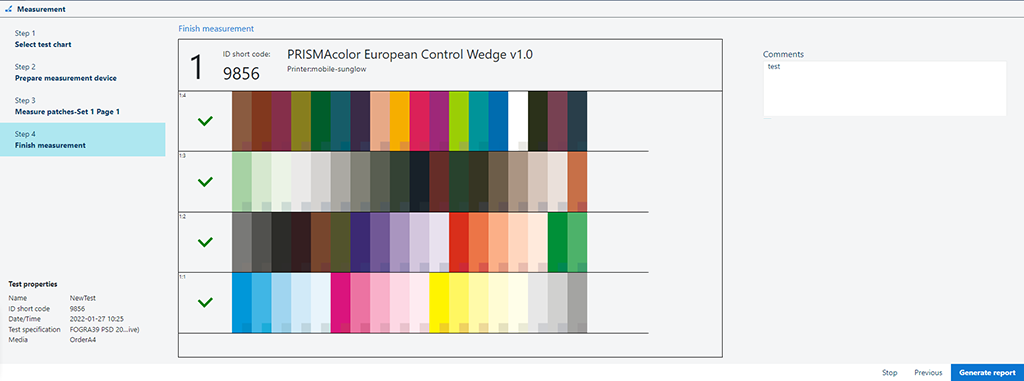

Trinn 4: Fullfør måling
