Application [Mesure] 

Comment choisir le test

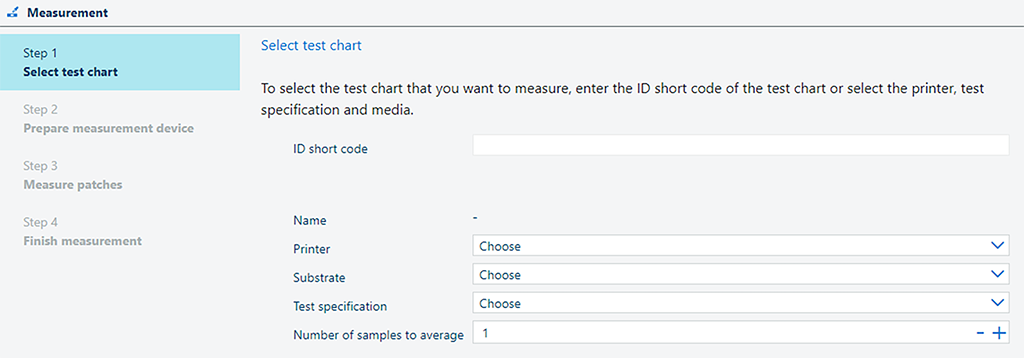

Etape 1 : Sélectionner une mire de test

La façon dont vous sélectionnez la mire dépend de la façon dont vous avez lancé l’impression de la mire dans PRISMAcolor Manager (cycle de traitement de l’impression et du téléchargement) ou en dehors de PRISMAcolor Manager (cycle de traitement de la barre de contrôle externe).

• Télécharger et imprimer :

  Si vous utilisez le cycle de traitement de l’impression et du téléchargement, entrez le code court d’identification de la mire. Vous pouvez trouver le code court d’identification sur la mire de test.

  Appuyez sur [Entrée]. Les autres champs (imprimante, substrat, spécification du test) seront alors remplis automatiquement.

  REMARQUE

  Si vous entrez un code court d’identification, vous ne pouvez plus utiliser d’autres champs car le cycle de traitement de l’impression et du téléchargement est implicitement choisi dans ce cas.

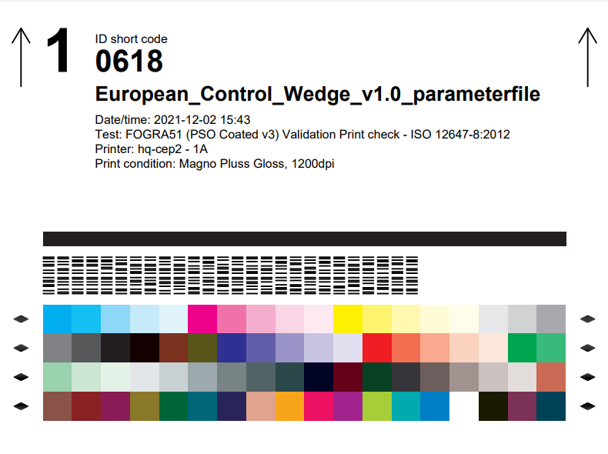

  Mire de test avec un code court d’identification

• Barre de contrôle externe :

  Le cycle de traitement de la barre de contrôle externe peut être utilisé si l’une des barres de contrôle prises en charge est déjà disponible sur l’imprimante. Par exemple, une barre de contrôle peut faire partie d’un travail d’essai standard ou être imprimée sur le bord d’une feuille d’un travail d’impression ordinaire.

  Si vous utilisez le cycle de traitement de la barre de contrôle externe, sélectionnez manuellement l’imprimante, le substrat, la spécification du test et le nombre d’échantillons à moyenner.

  REMARQUE

  Plus le nombre d’échantillons à moyenner est élevé, plus les résultats de la validation sont précis. Il est fortement recommandé d’augmenter le nombre d’échantillons pour la vérification G7®.

  Le cycle de traitement de la barre de contrôle externe est disponible pour les barres de contrôle i1Pro et i1iSis :

• Fogra Media Wedge CMYK V3.0a

• Idealliance ISO 12647-7 Control Wedge 2013

• Japan Color control strip Ver 1.0

• G7 Verifier

Après avoir sélectionné la mire, cliquez sur le bouton [Démarrer la mesure].

Comment étalonner le périphérique de mesure

Le périphérique de mesure doit être étalonné avant de pouvoir mesurer la mire. Pour étalonner l’appareil, procédez comme suit :

1. Sélectionnez le périphérique de mesure. Si plusieurs périphériques de mesure sont connectés, sélectionnez celui que vous souhaitez utiliser.

   Les périphériques de mesure pris en charge sont les suivants :

   • X-Rite i1Pro 2 ;

   • X-Rite i1Pro 3 ;

   • X-Rite i1iSis 1 XL et i1iSis 1 standard ;

   • X-Rite i1iSis 2 XL et i1iSis 2 standard.

   REMARQUE

   PRISMAcolor Manager n’affiche que les périphériques de mesure qui correspondent à la mire imprimée.

2. Suivez les instructions à l’écran pour étalonner votre périphérique de mesure.

   REMARQUE

   Les instructions varient en fonction du périphérique de mesure connecté.

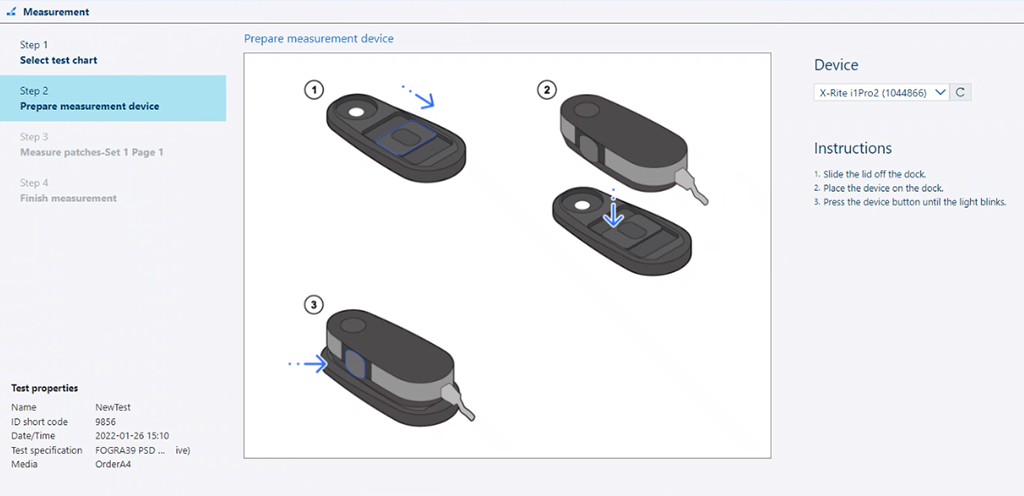

Etape 2 : Préparer le périphérique de mesure

Une fois le périphérique de mesure étalonné avec succès, vous pouvez passer à l’étape suivante.

REMARQUE

Si vous utilisez le i1Pro comme périphérique de mesure, vous verrez également des instructions sur la façon de préparer le panneau de fond pour la mesure.

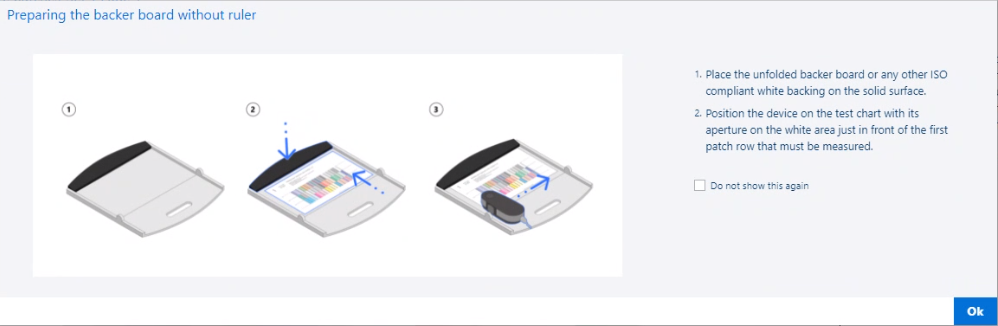

Préparer le panneau de support

Comment mesurer les échantillons de couleur

La procédure de mesure des échantillons de couleur diffère selon le périphérique de mesure connecté et la spécification du test. Suivez les instructions à l’écran pour réaliser la mesure correctement.

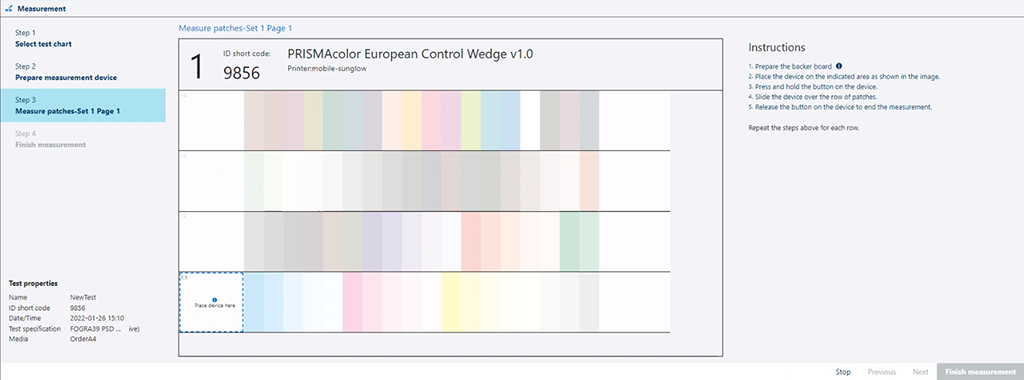

Etape 3 : Mesurer les échantillons

PRISMAcolor Manager donne un retour visuel sur la progression de la mesure. Les types de retour d’information suivants vous sont fournis :

• La ligne qui est mesurée est mise en évidence.

• Si la ligne est mesurée avec succès, une coche verte apparaît sur le côté gauche de cette ligne. Vous voyez également un message dans le coin inférieur droit indiquant que la mesure a été effectuée avec succès.

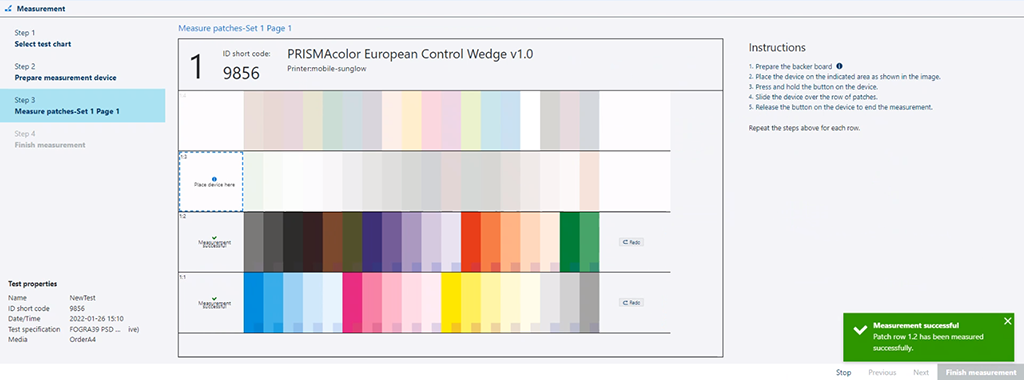

  Ligne mesurée avec succès

  Le petit carré dans le coin inférieur droit de chaque échantillon représente la couleur mesurée. Ne vous attendez pas à une correspondance exacte entre la couleur du carré et celle de l’échantillon ; la teinte doit être similaire tandis que la luminosité peut différer considérablement.

• Si la mesure d’une ligne échoue, il vous est demandé de mesurer à nouveau cette ligne.

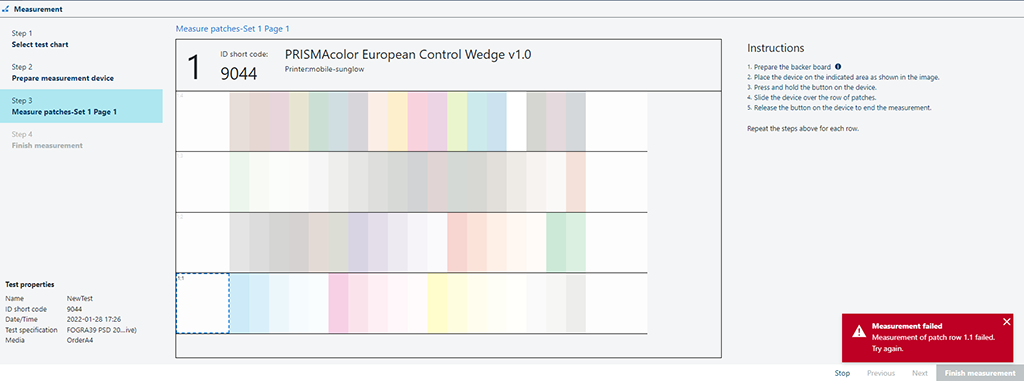

  Échec de la mesure de la ligne

  Un avertissement est affiché si des échantillons erronés sont mesurés.

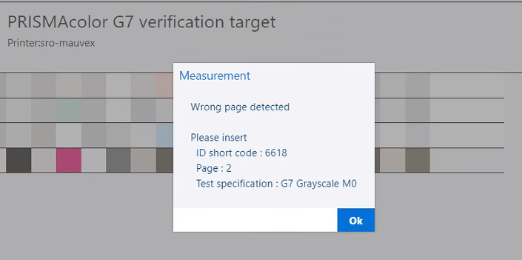

  Échantillons erronés mesurés

• Vous êtes également averti si les valeurs de couleur attendues et mesurées sont très différentes. Si vous voyez cet avertissement, il est très probable que certaines lignes n’ont pas été mesurées correctement.

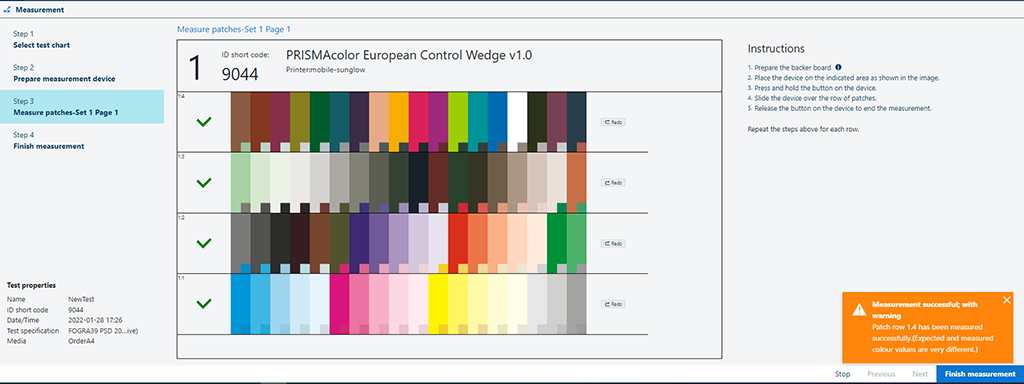

  Échantillons mesurés avec succès, avec un avertissement

Il est possible de remesurer une ligne. Pour ce faire, cliquez sur le bouton [Rétablir] situé à droite de la ligne et mesurez à nouveau la ligne.

Remesure d’une ligne

Téléchargez les résultats de mesure vers PRISMAcolor Manager

Une fois la mesure finalisée, vous devez télécharger les résultats de la mesure vers PRISMAcolor Manager via Cloud Proxy. Pour ce faire, cliquez sur le bouton [Générer un rapport].

Vous pouvez laisser un commentaire sur la mesure actuelle.

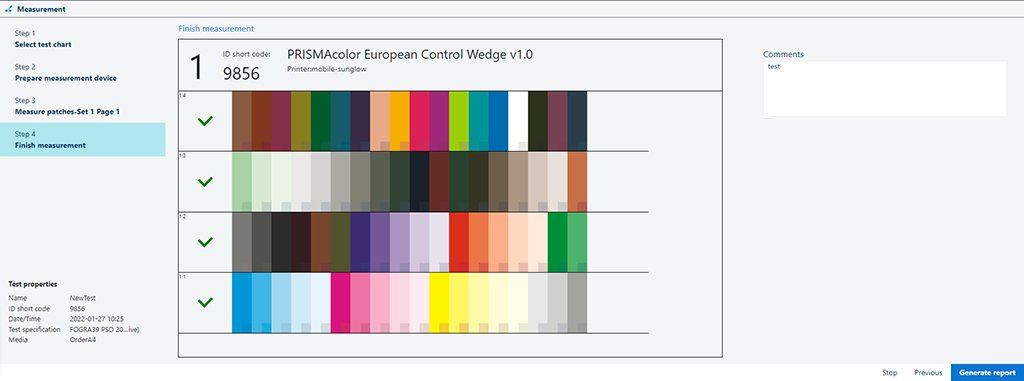

Etape 4 : Terminer la mesure
