纸张输入

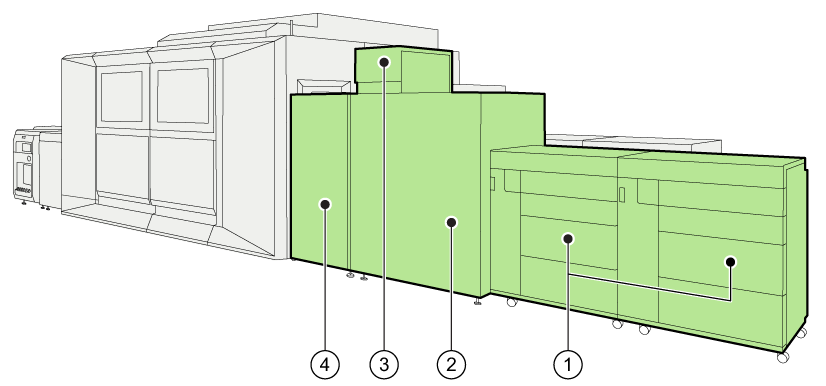

1

最多可以有三个输纸模块用于介质供应。

2

纸路模块传送纸张。

3

Sentry 检查纸张。

4

对准输入模块将介质正确定位在纸路上，并清除有瑕疵的纸张。

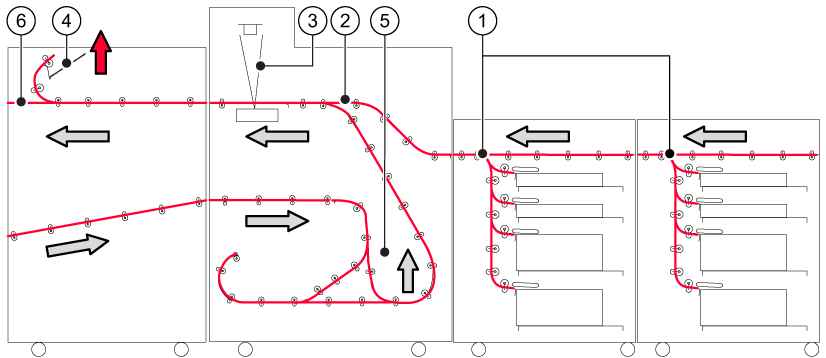

1

纸盒使用空气分离技术在每张纸去往纸路之前将其分离。

2

纸路模块将纸张传送到对准输入模块。

3

Sentry 测量纸张质量并检测波纹、撕裂和折角。带有这些缺陷的纸张不会进入打印模块。

4

Sentry 纸盒收集有瑕疵的纸张。

5

对于双面打印，打印件会再次通过输入对准装置和打印模块。

纸路模块将一面打印的纸张与空白纸张交织在一起。Sentry 检查所有纸张。

6

对准输入模块在纸张进入打印模块之前在纸路上精确定位纸张。

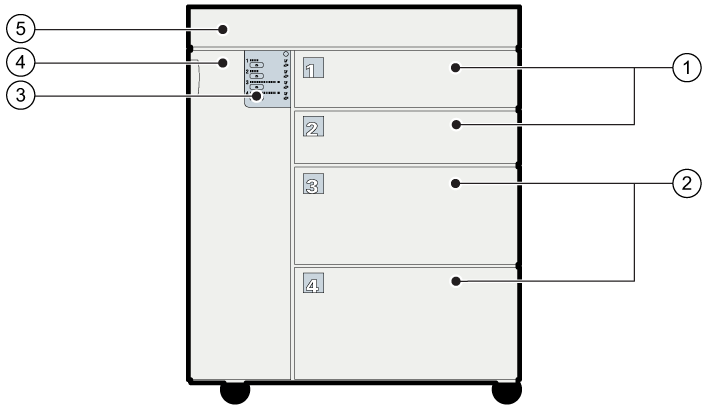

1

纸盒 1 和 2。

2

纸盒 3 和 4。

这些纸盒可以选装一个双纸盒，以扩大 A4/Letter 的纸盒容量。

3

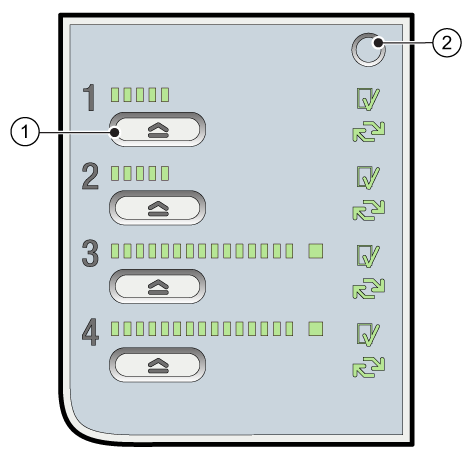

输纸模块的控制面板具有显示填充水平的指示器。它还包含用于打开纸盒和取消分配介质的按钮。

4

前门可以触及可能发生卡纸的部件。

5

顶盖可以触及可能发生卡纸的部件。
