varioPRINT iX-series kan hantera många olika materialstorlekar och materialvikter för bestruket och obestruket material. Den mycket exakta utskriftsprocessen och det lilla mellanrummet mellan arket och skrivarhuvudena kräver att arken är i bästa skick och korrekt placerade på pappersbanan.

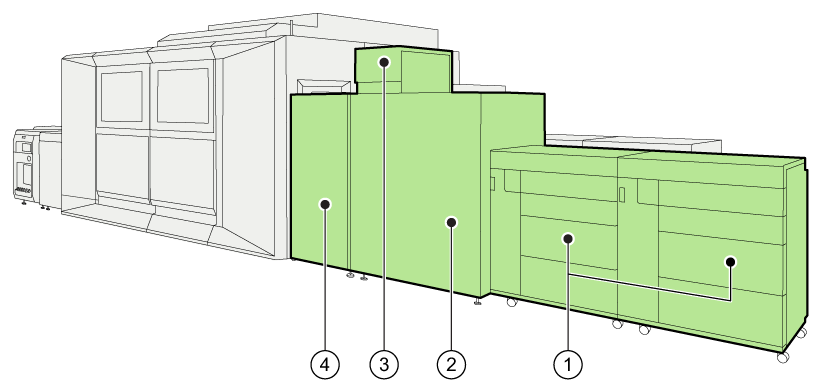

Plats för pappersinmatningsprocess|
Plats för papperinmatningsprocess |
|
|---|---|
|
1 |
Upp till tre pappersmoduler kan vara tillgängliga för materialtillförsel. |
|
2 |
Pappersbanemodulen transporterar arken. |
|
3 |
Sentryn kontrollerar arken. |
|
4 |
Registreringsingångsmodulen placerar materialet korrekt på pappersbanan och rensar ark med fel. |
Överföring av arken under pappersinmatningsprocessen|
Beskrivning av pappersbana |
|
|---|---|
|
1 |
Pappersfacket använder luftseparationsmetoden för att skilja arken åt innan de skickas till pappersbanan. |
|
2 |
Pappersbanemodulen transporterar arken till registreringsingångsmodulen. |
|
3 |
Sentryn mäter arkens kvalitet och upptäcker ojämnheter, hål och vikta hörn. Ark med dessa fel matas inte in i utskriftsmodulen. |
|
4 |
Sentryfacket samlar upp arken med fel. |
|
5 |
För dubbelsidiga utskrifter förs utskrifterna för andra passering genom inmatningsregistreringsenheten och utskriftsmodulen. Pappersbanemodulen lägger in skiljeblad mellan ark som har skrivits ut på en sida. Sentryn granskar alla ark. |
|
6 |
Registreringsingångsmodulen placerar arken exakt på pappersbanan innan de matas in i utskriftsmodulen. |
Pappersmodulen Flex XL har fyra pappersfack.
Pappersmodulen Flex XL har klimatkontroll för att behålla luftfuktigheten på en stabil nivå och för att undvika vågighet eller täta kanter på materialet. Luftseparationstekniken säkerställer en snabb och tillförlitlig pappersmatning.
|

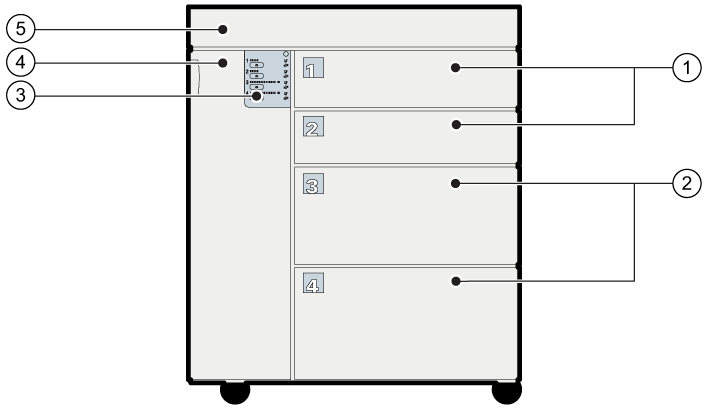

Beskrivning av pappersmodul |
|
|---|---|
|
1 |
Pappersfack 1 och 2. |
|
2 |
Pappersfack 3 och 4. Dessa pappersfack kan innehålla ett dubbelt pappersfack (tillval) för att utöka kapaciteten för A4/Letter. |
|
3 |
Kontrollpanelen för pappersmodulen har indikatorer som visar fyllnadsnivån. Den innehåller även knappar för att öppna pappersfacken och ta bort tilldelning av material. |
|
4 |
Den främre luckan ger tillgång till delar där papper kan fastna. |
|
5 |
Den övre luckan ger tillgång till delar där papper kan fastna. |

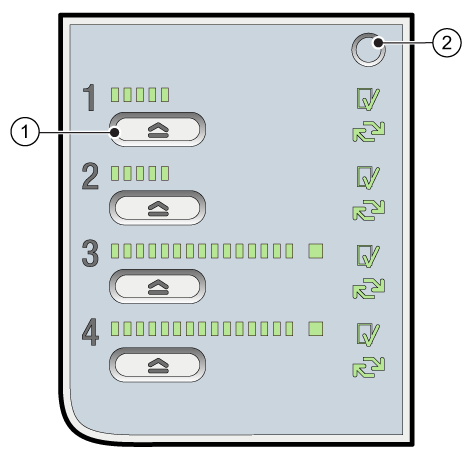

Symboler på pappersmodulen Flex XL visar fyllnadsnivån per pappersfack. Det finns knappar för att öppna ett pappersfack och avbryta tilldelning av material som finns i det här pappersfacket.
Öppna (1) ett pappersfack och avbryt tilldelning av (2) dess material
