varioPRINT iX-series может работать с широким диапазоном размеров и плотностей печатных материалов с покрытием и без покрытия. Очень точный процесс печати и малый зазор между листом и печатающими головками требует, чтобы листы были оптимальной формы и правильно позиционированы на бумагопроводящем тракте.

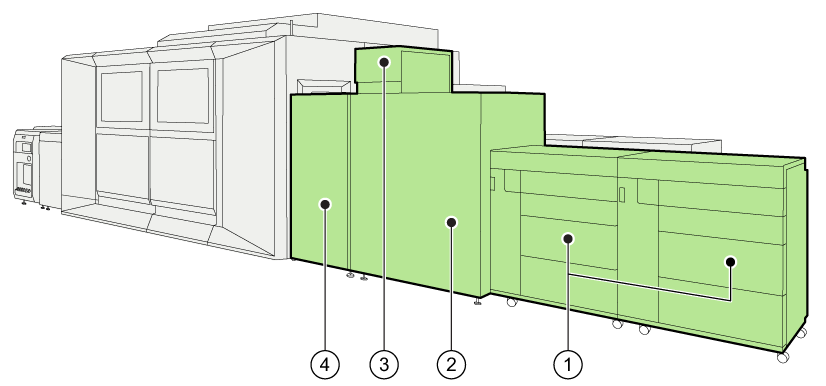

Нахождение процесса подачи бумаги|
Нахождение процесса подачи бумаги |
|
|---|---|
|
1 |
До 3 модулей бумаги могут использоваться для подачи печатных материалов. |
|
2 |
Модуль подачи бумаги перемещает листы. |
|
3 |
Sentry осматривает листы. |
|
4 |
Модуль ввода для совмещения правильно размещает печатные материалы и удаляет листы с дефектами. |
Перенос листов во время процесса подачи бумаги|

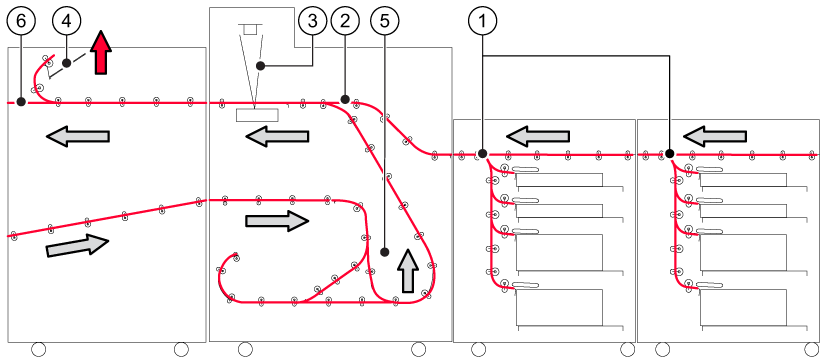

Описание тракта подачи бумаги |
|
|---|---|
|
1 |
Лоток для бумаги использует технологию разделения воздуха, чтобы отделить каждый лист перед подачей его в тракт подачи бумаги. |
|
2 |
Модуль тракта подачи бумаги перемещает листы в модуль ввода для совмещения. |
|
3 |
Лоток sentry измеряет качество листов и обнаруживает волнистость, разрывы и загнутые и смятые уголки листов. Листы с этими несовершенствами не поступают в модуль печати. |
|
4 |
В лоток sentry поступают листы с дефектами. |
|
5 |
В случае двусторонних отпечатков они второй раз поступают в модуль подачи устройства совмещения, а затем проходят в модуль печати. Бумагопроводящий модуль переплетает листы с односторонней печатью с чистыми листами. Sentry осматривает все листы. |
|
6 |
Модуль ввода для совмещения точно размещает печатные листы в тракт подачи бумаги, перед тем как они попадут в модуль печати. |
В модуле бумаги Flex XL имеется четыре лотка для бумаги.
Модуль бумаги Flex XL содержит систему климат-контроля, что позволяет поддерживать стабильный уровень влажности и избегать появления волнистости или тугих краев носителей. Технология вакуумного разделения отвечает за быструю и надежную подачу бумаги.
|

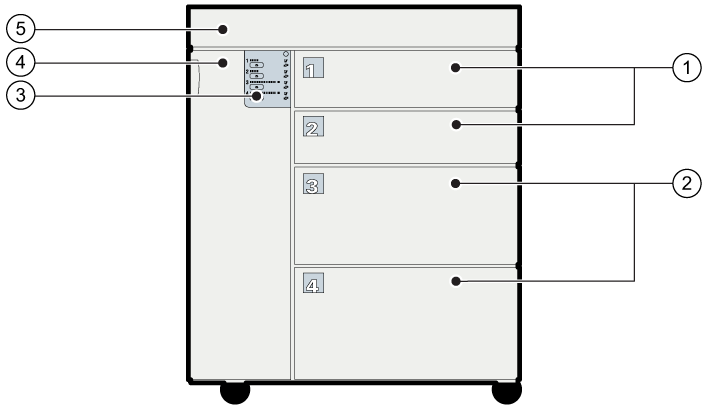

Описание модуля бумаги |
|
|---|---|
|
1 |
Лоток для бумаги 1 и 2. |
|
2 |
Лоток для бумаги 3 и 4. Данные лотки для бумаги могут иметь дополнительный лоток для двух размеров бумаги для увеличения производительности лотка для бумаги формата А4/Letter. |
|
3 |
На панели управления модуля бумаги имеются индикаторы, отображающие уровень заполнения. На ней также есть кнопки, позволяющие открывать лотки для бумаги и отменять назначение носителей. |
|
4 |
Передняя дверца для доступа к компонентам, в которых может произойти замятие бумаги. |
|
5 |
Верхняя крышка для доступа к компонентам, в которых может произойти замятие бумаги. |

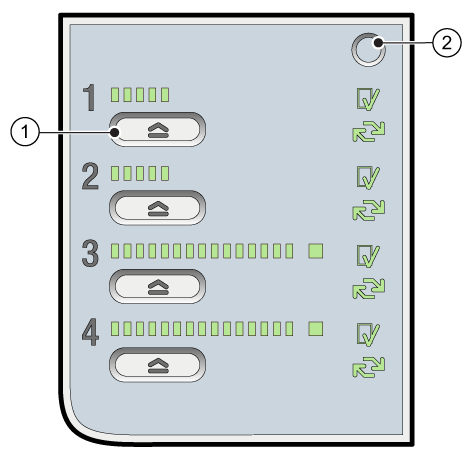

Индикаторы на модуле бумаги Flex XL показывают уровень заполнения каждого лотка для бумаги. Имеются кнопки для открывания лотка для бумаги и отмены печатного материала, находящегося в этом лотке для бумаги.
Откройте (1) лоток для бумаги и отмените (2) его печатный материал
