Introducerea hârtiei

1

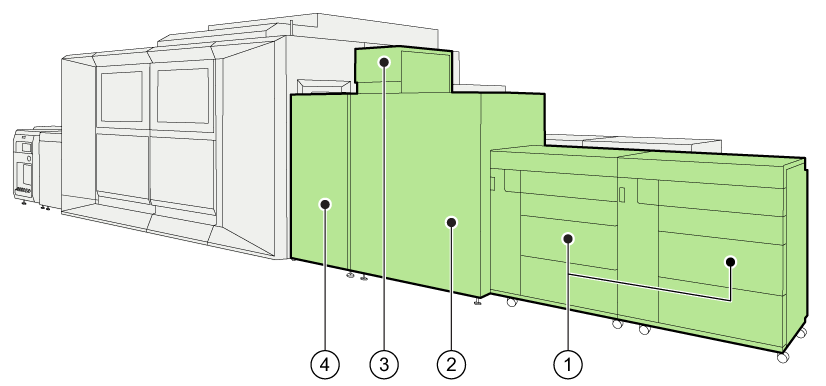

Pentru suporturile de imprimare, pot fi disponibile până la trei module pentru hârtie.

2

Modulul pentru traseul hârtiei transportă colile.

3

Sentinela inspectează colile.

4

Modulul de introducere pentru aliniere poziționează corect suportul de imprimare pe traseul pentru hârtie și elimină colile cu imperfecțiuni.

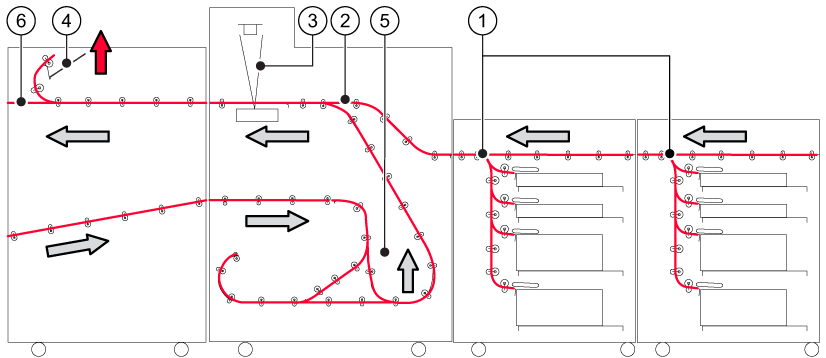

1

Tava pentru hârtie utilizează tehnica de separare cu aer pentru a separa colile între ele înainte de a intra pe traseul pentru hârtie.

2

Modulul traseului pentru hârtie transportă colile către modulul de introducere pentru aliniere.

3

Sentinela măsoară calitatea colilor și detectează curburile, rupturile și colțurile îndoite. Colile cu imperfecțiuni de acest tip nu intră în modulul de imprimare.

4

Colile cu imperfecțiuni sunt colectate în tava sentinelei.

5

Pentru imprimarea față-verso, materialele imprimate efectuează o a doua trecere prin unitatea de introducere pentru aliniere și modulul de imprimare.

Modulul traseului pentru hârtie intercalează colile imprimate pe o parte cu colile goale. Sentinela examinează toate colile.

6

Modulul de introducere pentru aliniere poziționează cu precizie colile pe traseul pentru hârtie înainte ca acestea să intre în modulul de hârtie.

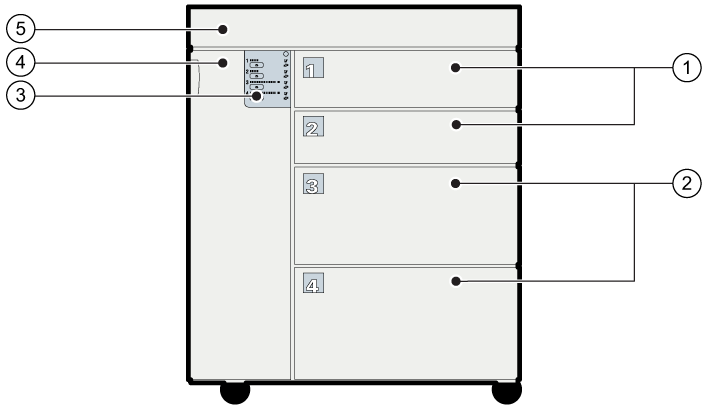

1

Tăvile de hârtie 1 și 2.

2

Tăvile de hârtie 3 și 4.

Aceste tăvi de hârtie pot include, opțional, o tavă de hârtie dublă, instalată pentru a mări capacitatea tăvilor de hârtie A4/Letter.

3

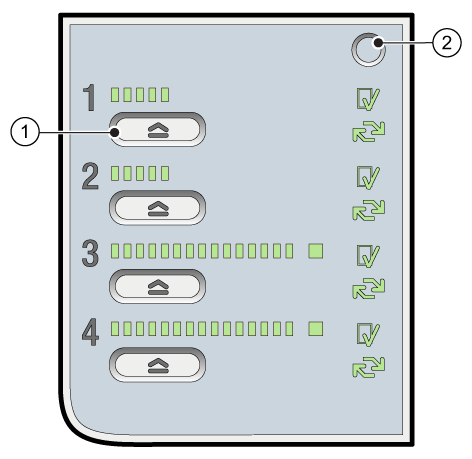

Panoul de control al modulului de hârtie are indicatori care afișează nivelul de umplere. Acesta include, de asemenea, butoane de deschidere a tăvilor de hârtie și de anulare a alocării suporturilor de imprimare.

4

Ușa frontală permite accesul la secțiuni în care se poate bloca hârtia.

5

Capacul superior permite accesul la secțiuni în care se poate bloca hârtia.
