Drukarka varioPRINT iX-series obsługuje szeroką gamę rozmiarów i gramatur nośników zarówno powlekanych, jak i niepowlekanych. Bardzo dokładny proces drukowania oraz mała odległość między arkuszem a głowicami drukującymi wymagają, aby arkusze miały optymalny kształt i były właściwie umiejscowione na ścieżce papieru.
Lokalizacja procesu podawania papieru|
Lokalizacja procesu podawania papieru |
|
|---|---|
|
1 |
Do podawania nośników mogą być dostępne maksymalnie trzy moduły papieru. |
|
2 |
Moduł ścieżki papieru transportuje arkusze. |
|
3 |
Sentry bada arkusze. |
|
4 |
Moduł rejestracji wejścia odpowiednio umiejscawia nośniki na ścieżce papieru i odrzuca arkusze z niedoskonałościami. |
Przenoszenie arkuszy w trakcie procesu podawania papieru|
Opis ścieżki papieru |
|
|---|---|
|
1 |
Taca na papier wykorzystuje technikę rozdzielania strumieniem powietrza w celu odseparowania każdego arkusza, zanim trafi on na ścieżkę papieru. |
|
2 |
Moduł ścieżki papieru transportuje arkusze do modułu rejestracji wejścia. |
|
3 |
Sentry bada jakość arkuszy i wykrywa pofałdowania, pęknięcia i zagięcia. Arkusze z tymi niedoskonałościami nie trafiają do modułu drukowania. |
|
4 |
Taca sentry odbiera arkusze z niedoskonałościami. |
|
5 |
Wydruki dwustronne trafiają ponownie do modułu rejestracji wejścia oraz do modułu drukowania. Moduł ścieżki papieru przeplata arkusze zadrukowane po jednej stronie z arkuszami pustymi. Sentry bada wszystkie arkusze. |
|
6 |
Moduł rejestracji wejścia dokładnie umiejscawia nośniki na ścieżce papieru, zanim trafią do modułu drukowania. |
Moduł papieru Flex XL jest wyposażony w cztery tace na papier.
Moduł papieru Flex XL jest wyposażony w układ klimatyzacji zapewniającą stały poziom wilgotności w celu uniknięcia powstawania na nośnikach pofałdowań i napiętych krawędzi. Technika próżniowa rozdzielania strumieniem powietrza zapewnia szybkie i niezawodne podawanie arkuszy.
|
Opis modułu papieru |
|
|---|---|
|
1 |
Taca na papier 1 i 2. |
|
2 |
Taca na papier 3 i 4. Te tace na papier mogą mieć zainstalowaną opcjonalną podwójną tacę na papier, która pozwala na zwiększenie pojemności tac na papier A4/Letter. |
|
3 |
Panel sterujący modułu papieru jest wyposażony we wskaźniki pokazujące poziom wypełnienia. Zawiera również przyciski do otwierania tac na papier i cofania przypisania nośników. |
|
4 |
Drzwiczki przednie dają dostęp do części, w których może nastąpić zacięcie papieru. |
|
5 |
Pokrywa górna daje dostęp do części, w których może nastąpić zacięcie papieru. |

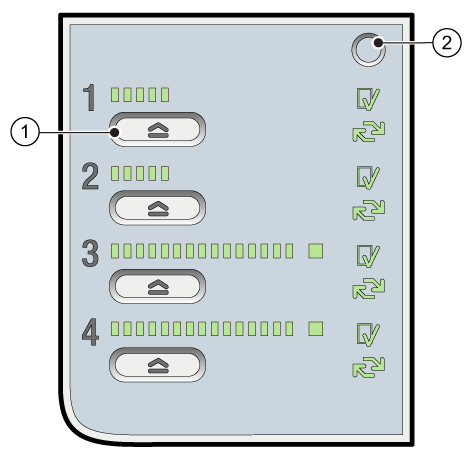

Wskaźniki modułu papieru Flex XL pokazują poziom wypełnienia poszczególnych tac na papier. Dostępne są również przyciski umożliwiające otwarcie tacy na papier i cofnięcie przypisania znajdujących się na niej nośników.
Otwieranie (1) tacy na papier i cofanie przypisania (2) jej nośników
