Le varioPRINT iX-series peut gérer une large gamme de formats et de grammages de supports pour les supports couchés et pour les supports sans couchage. Le processus d'impression très précis et le très faible écart entre une feuille et les têtes d'impression nécessitent que les feuilles soient de forme optimale et bien positionnées sur le trajet du papier.
Emplacement du processus d'entrée du papier|
Emplacement du processus d'entrée du papier |
|
|---|---|
|
1 |
Jusqu'à trois modules papier peuvent être disponibles pour l'alimentation en supports. |
|
2 |
Le module du trajet papier transporte les feuilles. |
|
3 |
Le sentry inspecte les feuilles. |
|
4 |
Le module d'entrée d'enregistrement positionne les supports correctement sur le trajet du papier et élimine les feuilles avec des imperfections. |

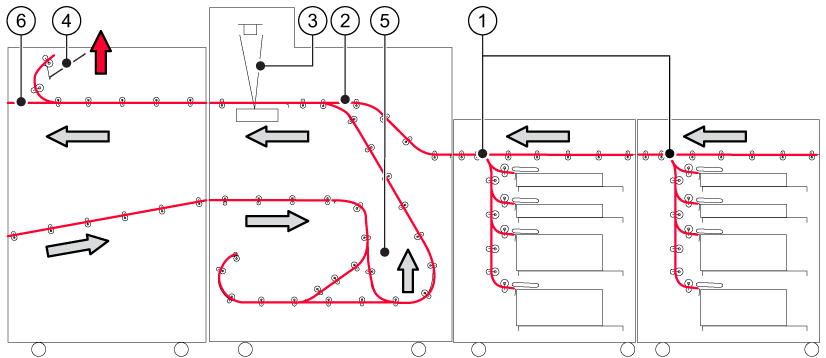

Transfert des feuilles pendant le processus d'entrée du papier|
Description du trajet du papier |
|
|---|---|
|
1 |
Le magasin papier utilise la technique de séparation d'air pour séparer chaque feuille avant qu'elle ne soit dirigée vers le trajet du papier. |
|
2 |
Le module du trajet du papier transfère les feuilles jusqu'au module d'entrée d'enregistrement. |
|
3 |
Le sentry mesure la qualité de la feuille et détecte les ondulations, les roulures et les cornes. Les feuilles avec ces imperfections ne pénètrent pas dans le module d'impression. |
|
4 |
Le magasin Sentry permet de récupérer les feuilles avec des imperfections. |
|
5 |
Pour les impressions recto-verso, les impressions effectuent un deuxième passage à travers l’unité d’alignement d’entrée et le module d’impression. Le module de chemin papier imbrique des feuilles qui ont été imprimées sur une seule face avec des feuilles vierges. Le sentry examine toutes les feuilles. |
|
6 |
Le module d'entrée d'enregistrement positionne les feuilles précisément sur le trajet du papier avant qu'elles n'entrent dans le module d'impression. |
Le module papier Flex XL dispose de quatre bacs papier.
Le module papier Flex XL dispose d'un contrôle climatique pour garder l'humidité à un niveau stable et pour éviter toute ondulation des supports ou des bords serrés. La technique de séparation par air pulsé permet une alimentation en papier rapide et fiable.
|
Description du module papier |
|
|---|---|
|
1 |
Magasin papier 1 et 2. |
|
2 |
Magasin papier 3 et 4. Ces bacs papier peuvent être équipés d’un bac d'alimentation papier double en option afin d'augmenter la capacité du bac papier pour A4/Letter. |
|
3 |
Le panneau de commande du module papier comprend des indicateurs pour afficher le niveau de remplissage. Il contient également des boutons permettant d'ouvrir les bacs papier et d'annuler l'attribution des supports. |
|
4 |
La porte avant permet d'accéder aux pièces où un bourrage papier peut se produire. |
|
5 |
Le volet supérieur permet d'accéder aux pièces où un bourrage papier peut se produire. |
Les indicateurs sur le module papier Flex XL affichent le niveau de remplissage par bac papier. Des boutons permettent d'ouvrir un magasin papier et de supprimer l'attribution des supports qui sont dans ce magasin papier.
Ouvrez (1) un magasin papier et annuler l'attribution (2) de ses supports
