varioPRINT iX-series voi käsitellä monenlaisia materiaalikokoja ja -painoja sekä päällystettyä että päällystämätöntä materiaalia. Erittäin tarkka tulostusprosessi sekä arkin ja tulostuspäiden välinen pieni rako edellyttävät, että arkit ovat hyväkuntoisia ja oikein paperiväylälle asetettuja.
Paperinsyöttöprosessin sijainti|
Paperinsyöttöprosessin sijainti |
|
|---|---|
|
1 |
Materiaalia voi olla käytettävissä enintään kolmessa paperimoduulissa. |
|
2 |
Paperiväylämoduuli siirtää arkkeja. |
|
3 |
Sentry tarkastaa arkit. |
|
4 |
Rekisteröintisyöttömoduuli asettaa materiaalin oikein paperiväylälle ja poistaa vialliset arkit. |
Arkkien siirtäminen paperinsyöttöprosessin aikana|
Paperiväylän kuvaus |
|
|---|---|
|
1 |
Arkit erotetaan toisistaan paperilokerossa ilmatiiviystekniikan avulla ennen arkin siirtymistä paperiväylälle. |
|
2 |
Paperiväylämoduuli siirtää arkit rekisteröintisyöttömoduuliin. |
|
3 |
Sentry tarkistaa arkin laadun mittaamalla, ja se havaitsee aaltoilun, repeämät ja taittuneet kulmat. Jos arkeissa on näitä virheitä, niitä ei siirretä tulostusmoduuliin. |
|
4 |
Vialliset arkit kerätään sentry-lokeroon. |
|
5 |
Kaksipuoliset tulosteet siirtyvät toiseen vaiheeseen rekisteröintisyöttömoduulin ja tulostusmoduulin kautta. Paperiväylämoduuli sijoittaa yhdelle puolelle tulostettujen sivujen väliin tyhjiä arkkeja. Sentry tarkastaa kaikki arkit. |
|
6 |
Rekisteröintisyöttömoduuli asettaa arkit tarkasti paperiväylälle, ennen kuin ne siirtyvät tulostusmoduuliin. |
Flex XL -paperimoduulissa on neljä paperilokeroa.
Flex XL -paperimoduulin kosteutus pitää kosteustason vakaana, jotta materiaaliin ei tulisi aaltoilua eikä tiukkoja reunoja. Ilmatiiviystekniikka varmistaa, että paperisyöttö sujuu nopeasti ja luotettavasti.
|

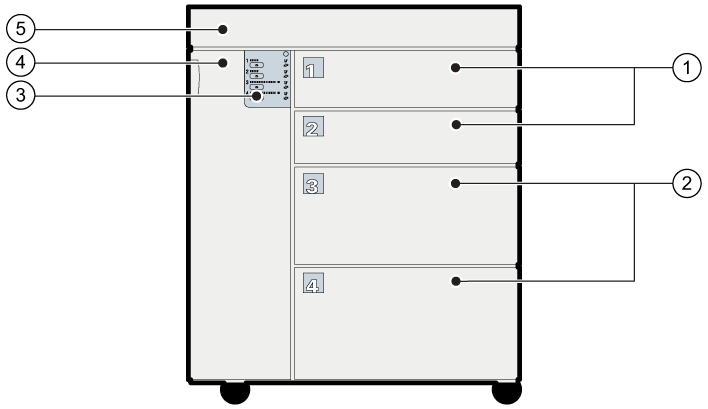

Paperimoduulin kuvaus |
|
|---|---|
|
1 |
Paperilokero 1 ja 2. |
|
2 |
Paperilokero 3 ja 4. Näihin paperilokeroihin voidaan asentaa lisävarusteena saatava kaksoispaperilokero, jolla voidaan lisätä A4/Letter-paperilokeron kapasiteettia. |
|
3 |
Paperimoduulin ohjauspaneelin ilmaisimet osoittavat täyttötason. Se sisältää myös painikkeita paperilokeroiden avaamista ja materiaalin määrityksen poistamista varten. |
|
4 |
Etuluukun kautta pääsee käsiksi osiin, joissa voi esiintyä paperitukoksia. |
|
5 |
Yläkannen kautta pääsee käsiksi osiin, joissa voi esiintyä paperitukoksia. |
Flex XL -paperimoduulin ilmaisimet osoittavat kunkin paperilokeron täyttötason. Ohjauspaneelin painikkeilla voi avata paperilokeron sekä poistaa kyseisessä lokerossa olevan materiaalin määrityksen.
Paperilokeron (1) avaaminen ja materiaalimäärityksen poistaminen (2)
