La varioPRINT iX-series puede gestionar una gran variedad de tamaños y gramajes de material satinado y no estucado. Debido a la alta precisión del proceso de impresión y al reducido espacio entre una hoja y los cabezales de impresión, es necesario que las hojas tengan la forma óptima y estén correctamente colocadas en la ruta de papel.

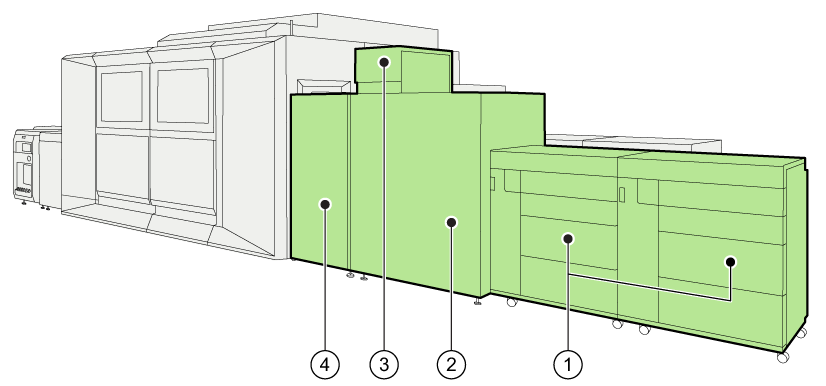

Ubicación del proceso de entrada de papel|
Ubicación del proceso de entrada de papel |
|
|---|---|
|
1 |
Puede haber hasta tres módulos de papel disponibles para suministro de material. |
|
2 |
El módulo de ruta de papel transporta las hojas. |
|
3 |
El sentry examina las hojas. |
|
4 |
El módulo de entrada de registro coloca correctamente el material en la ruta de papel y retira las hojas con imperfecciones. |

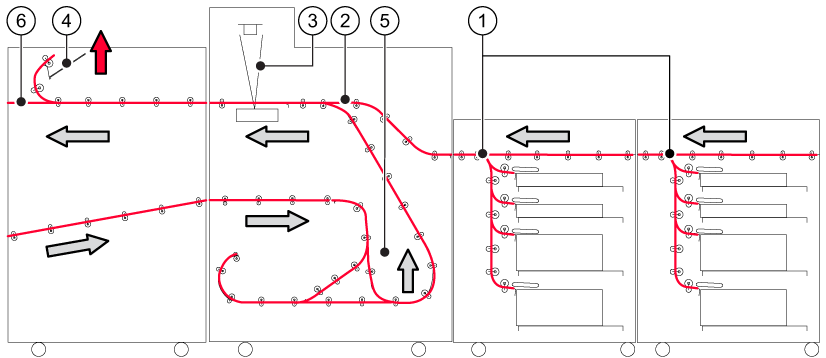

Transferencia de hojas durante el proceso de entrada de papel|
Descripción de la ruta de papel |
|
|---|---|
|
1 |
La bandeja de papel separa cada una de las hojas con aire antes de que accedan a la ruta de papel. |
|
2 |
El módulo de ruta de papel transporta las hojas hasta el módulo de entrada de registro. |
|
3 |
El sentry examina la calidad de la hoja y detecta arrugas, roturas y esquinas dobladas. Las hojas con estas imperfecciones no se envían al módulo de impresión. |
|
4 |
La bandeja de sentry recopila las hojas con imperfecciones. |
|
5 |
En las impresiones a dos caras, las copias pasan a la segunda vuelta a través de la unidad de registro de entrada y el módulo de impresión. El módulo de recorrido del papel entrelaza las hojas que se han imprimido por una cara con hojas en blanco. El sentry examina todas las hojas. |
|
6 |
El módulo de entrada de registro coloca correctamente las hojas en la ruta de papel antes de que accedan al módulo de impresión. |
El módulo de papel Flex XL tiene cuatro bandejas de papel.
Cuenta con un control ambiental que mantiene la humedad en niveles estables y evita que el material se ondule o se tense. Para que la alimentación del papel se realice de forma rápida y segura, las hojas se separan mediante una técnica de vacío de aire.
|

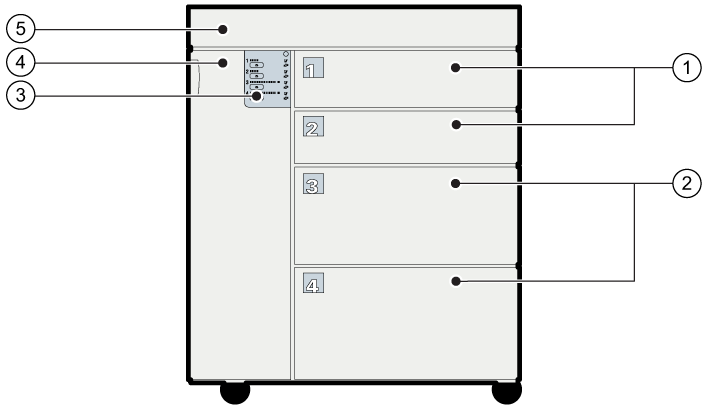

Descripción del módulo de papel |
|
|---|---|
|
1 |
Bandejas de papel 1 y 2. |
|
2 |
Bandejas de papel 3 y 4. Estas bandejas de papel pueden tener instalada una bandeja de papel doble opcional para aumentar la capacidad de la bandeja de papel para tamaños A4/Letter. |
|
3 |
El panel de control del módulo de papel tiene indicadores que muestran el nivel de llenado. También contiene botones para abrir las bandejas de papel y anular la asignación de material. |
|
4 |
La puerta frontal proporciona acceso a los lugares en los que pueden producirse atascos de papel. |
|
5 |
La cubierta superior proporciona acceso a los lugares en los que pueden producirse atascos de papel. |

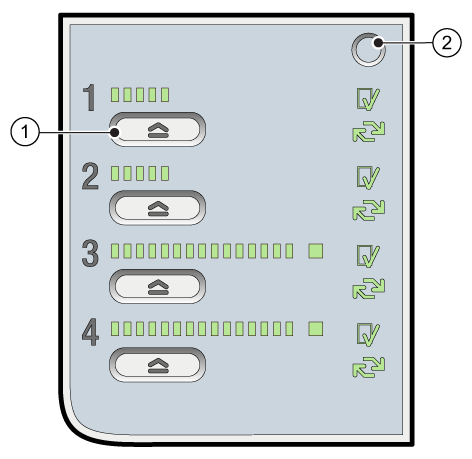

Los indicadores del módulo de papel Flex XL indican el nivel de llenado de cada bandeja de papel. Hay botones para abrir las bandejas de papel y para anular la asignación de los materiales contenidos en ellas.
Apertura (1) de una bandeja de papel y anulación de la asignación (2) del material que contiene
