Die varioPRINT iX-series kann mit vielen verschiedenen Druckmaterialien arbeiten, mit vielen unterschiedlichen Formaten und Gewichten, ob beschichtet oder unbeschichtet. Weil beim sehr präzisen Druckvorgang der Zwischenraum zwischen einem Blatt und den Druckköpfen klein ist, müssen die Blätter im optimalen Zustand und korrekt im Papierpfad positioniert sein.

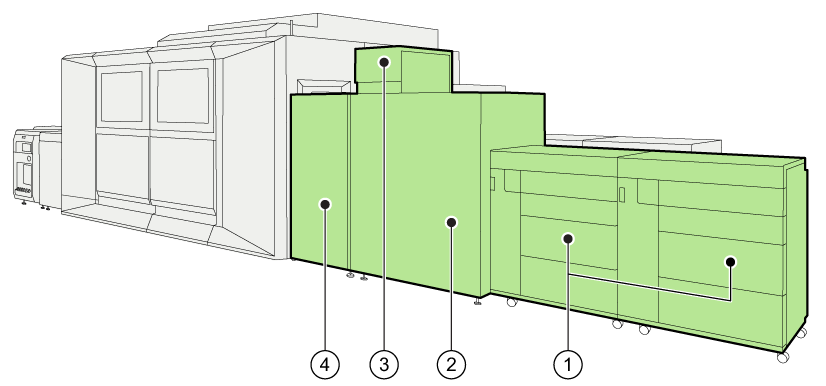

Position des Papiereinzugs|
Position des Papiereinzugs |
|
|---|---|
|
1 |
Für die Materialzufuhr können bis zu drei Papiermodule verfügbar sein. |
|
2 |
Das Papierpfadmodul transportiert die Blätter. |
|
3 |
Die Überwachungssensorik überprüft die Blätter. |
|
4 |
Das Einzugs-Positionierungsmodul positioniert die Druckmaterialien exakt auf dem Papierpfad und sortiert solche Blätter aus, die Mängel aufweisen. |
Transport der Blätter während des Einzugs|
Beschreibung des Papierpfads |
|
|---|---|
|
1 |
Im Papierfach wird durch Luftseparationstechnik bewirkt, dass jedes einzelne Blatt von anderen getrennt wird, bevor es in den Papierpfad gelangt. |
|
2 |
Das Papierpfadmodul transportiert die Blätter zum Einzugs-Positionierungsmodul. |
|
3 |
Die Sentry (Überwachungssensorik) überprüft die Qualität jedes Blattes und erkennt, ob es wellig ist oder einen Knick oder Eselsohren aufweist. Blätter mit diesen Mängeln gelangen nicht ins Druckmodul. |
|
4 |
Im Fach der Überwachungssensorik werden die Blätter gesammelt, die Mängel aufweisen. |
|
5 |
Bei Duplex-Ausdrucken durchlaufen die Ausdrucke einen zweiten Durchgang durch die Registrierungseinheit und das Druckmodul. Das Papierwegmodul fügt in die Reihe der Blätter, bei denen die eine Seite bedruckt wurde, jeweils leere Blätter ein. Die Überwachungssensorik überprüft jedes einzelne Blatt. |
|
6 |
Das Einzugs-Positionierungsmodul positioniert die Blätter exakt auf dem Papierpfad, bevor sie ins Druckmodul gelangen. |
Das Flex-XL-Papiermodul verfügt über vier Papierfächer.
Das Flex-XL-Papiermodul hat eine Klimaregelung, um die Luftfeuchtigkeit auf einem konstanten Wert zu halten, damit die Druckmaterialien nicht wellig werden oder ihre Kanten steif werden. Durch die mit Saugluft arbeitende Luftseparationstechnik wird dafür gesorgt, dass der Papiereinzug schnell und zuverlässig arbeitet.
|

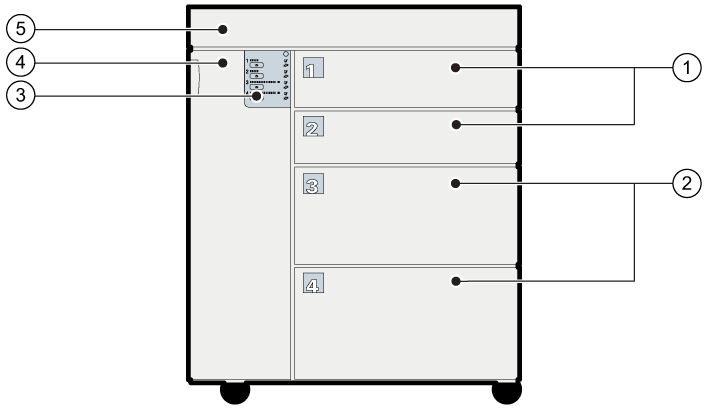

Beschreibung des Papiermoduls |
|
|---|---|
|
1 |
Papierfach 1 und 2. |
|
2 |
Papierfach 3 und 4. Diese Papierfächer können optional mit einem doppelten Papierfach ausgestattet sein, um die Kapazität des Papierfachs für A4/Letter zu erweitern. |
|
3 |
Das Bedienfeld des Papiermoduls verfügt über Anzeigen zum Füllstand. Es enthält auch Tasten zum Öffnen der Papierfächer und zum Aufheben der Zuordnung von Material. |
|
4 |
Nach Öffnen der vorderen Tür erhalten Sie Zugriff auf Bereiche, wo ein Papierstau auftreten kann. |
|
5 |
Nach Öffnen der oberen Abdeckung erhalten Sie Zugriff auf Bereiche, wo ein Papierstau auftreten kann. |

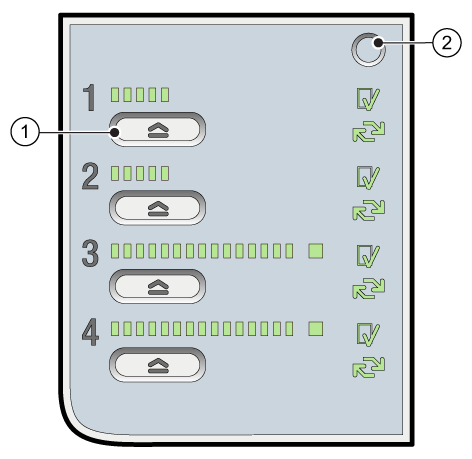

Die Anzeigen des Flex-XL-Papiermoduls zeigen die Füllstände für die einzelnen Papierfächer an. Es gibt Schaltflächen zum Öffnen eines Papierfachs und um die Zuordnung des Druckmaterials in diesem Papierfach aufzuheben.
Papierfach öffnen (1) und die Zuordnung seines Druckmaterials (2) aufheben
