Tiskárna varioPRINT iX-series umí zpracovat celou řadu velikostí a hmotností potahovaných a nepotahovaných médií. Precizní tiskový proces a malá mezera mezi listem a tiskovými hlavami vyžadují, aby byly listy v optimálním tvaru a ve správné poloze na dráze papíru.

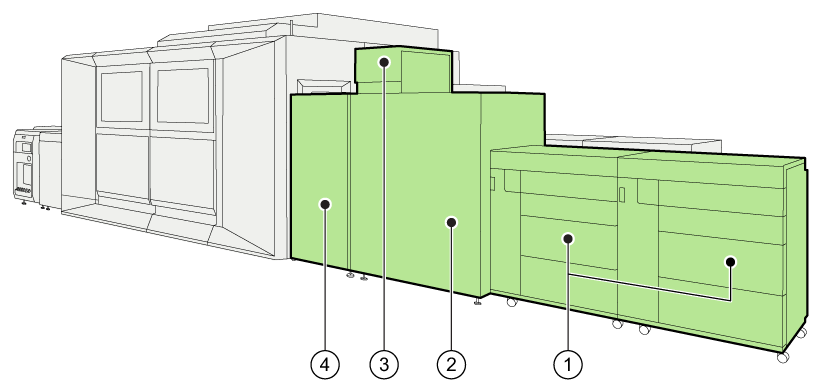

Místo vstupu papíru|
Místo vstupu papíru |
|
|---|---|
|
1 |
Média jsou dodávána až třemi papírovými moduly. |
|
2 |
Listy přenáší modul s dráhou papíru. |
|
3 |
Listy prochází kontrolou sentry. |
|
4 |
Vstupní modul registrace správně umístí médium na dráhu papíru a odvede vadné listy. |

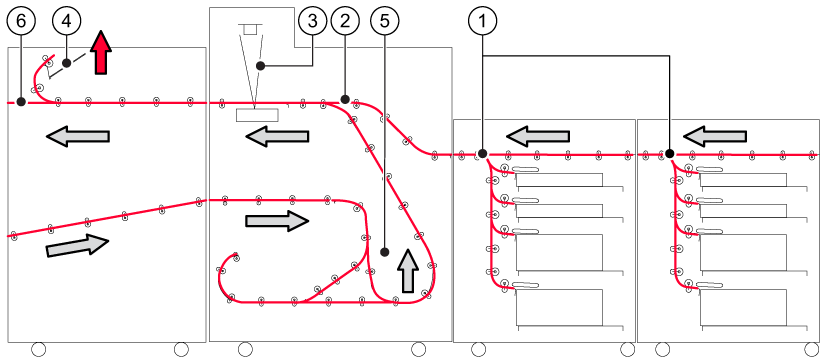

Přenos listů při vstupu papíru|
Popis dráhy papíru |
|
|---|---|
|
1 |
Zásobník papíru používá techniku oddělování vzduchem, pomocí které oddělí každý list, než pokračuje na dráhu papíru. |
|
2 |
Modul s dráhou papíru přenese listy do vstupního modulu registrace. |
|
3 |
Sentry měří kvalitu listů a detekuje zvlněné a roztržené listy nebo listy s ohnutými rohy. Takto vadné listy se do tiskového modulu nedostanou. |
|
4 |
Listy s vadami shromažďuje kontrolní zásobník. |
|
5 |
Oboustranně tištěné listy ještě jednou projdou vstupní registrační jednotkou a tiskovým modulem. Modul s dráhou papíru promísí listy potištěné na jedné straně s prázdnými listy. Veškeré listy zkontroluje sentry. |
|
6 |
Před vstupem listů do tiskového modulu je vstupní modul registrace přesně umístí na dráhu papíru. |

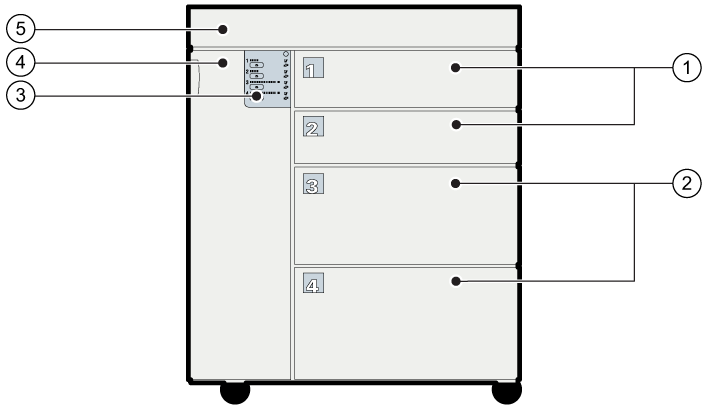

Modul papíru Flex XL má čtyři zásobníky papíru.
Modul papíru Flex XL je vybaven klimatizací, která udržuje stálou vlhkost a chrání média před zvlněním nebo tvořením tvrdých okrajů. Vakuová technika oddělování vzduchem zajišťuje rychlé a spolehlivé podávání papíru.
|
Popis, modul papíru |
|
|---|---|
|
1 |
Zásobníky papíru 1 a 2. |
|
2 |
Zásobníky papíru 3 a 4. Tyto zásobníky papíru mohou mít nainstalován volitelný duální zásobník papíru pro zvětšení kapacity zásobníku papíru pro A4/Letter. |
|
3 |
Na ovládacím panel modulu papíru se nacházejí indikátory úrovně naplnění. Nabízí také tlačítka pro otevření zásobníků papíru a zrušení přiřazení médií. |
|
4 |
Přední dvířka nabízí přístup k částem tiskárny, ve kterých se může zaseknout papír. |
|
5 |
Horní kryt skýtá přístup k částem tiskárny, ve kterých se může zaseknout papír. |

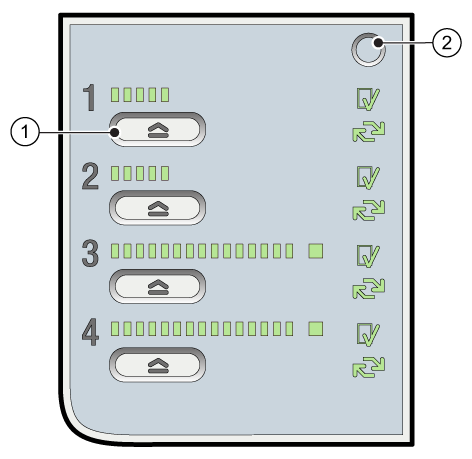

Indikátory na modulu papíru Flex XL zobrazují úroveň naplnění pro jednotlivé zásobníky papíru. Nachází se zde také tlačítka k otevření zásobníku papíru a zrušení přiřazení médií založených v tomto zásobníku papíru.
Otevření (1) zásobníku papíru a zrušení přiřazení (2) založených médií
