Очистка роликов SZ в укладчике большой емкости

Если ролики SZ в укладчике большой емкости загрязнены, могут возникнуть проблемы с совмещением и качеством изображения.

Расположение укладчиков большой емкости

Подготовка

Вам потребуются следующие позиции:

Ткань для чистки (салфетки Alphawipe Texwipe TX1004)
Емкость с жидкостью для обслуживания процесса (PML)
Торцовый ключ 5,5
Доступен видеоролик с инструкциями по этому техническому обслуживанию, см. Очистка роликов SZ в укладчике большой емкости.

ПРИМЕЧАНИЕ

Чтобы исключить загрязнение рук при работе с чернилами, а также жидкостями ColorGrip, PML или SU70 рекомендуется использовать нитриловые перчатки. Дополнительные сведения см. в соответствующих паспортах безопасности материалов. (Узнайте о техобслуживании принтера.)
Чернила, ColorGrip PML и/или SU70 содержат 1,2-бензиcотиазол-3(2H)-он. С точки зрения охраны труда и техники безопасности не рекомендуется, чтобы люди, чувствительные к химическим веществам (например, страдающие астмой), работали с чернилами или химическими веществами.
В случае разлития жидкости вытрите капли одноразовыми полотенцами. Использованные полотенца поместите в бокс с герметичной крышкой для последующей утилизации.

Процедура

	Действие

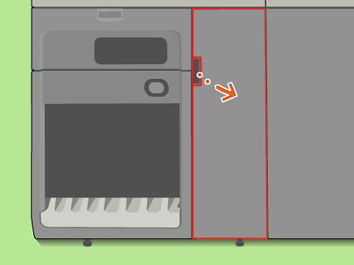

1	Откройте переднюю дверцу укладчика большой емкости.

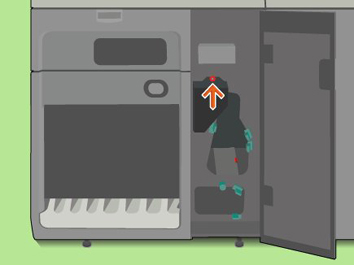

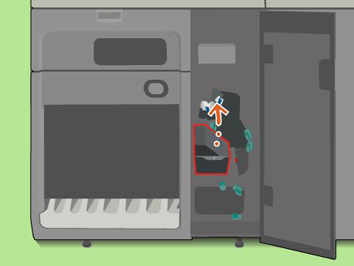

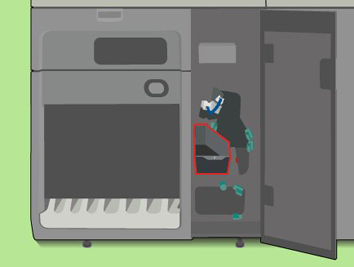

2	Отверните винт с помощью торцового ключа и откройте черную крышку.

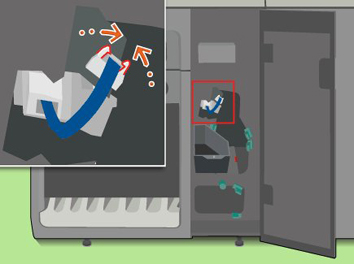

3	Отсоедините две удерживающие защелки и отключите плоский кабель.

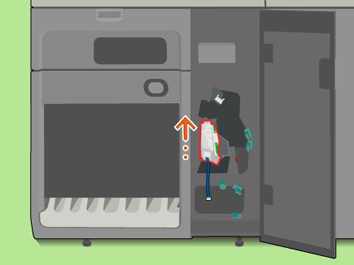

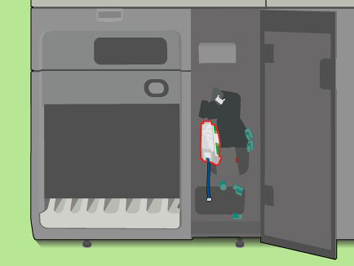

4	ВАЖНО Не тяните плоский кабель. Извлеките устройство совмещения и положите его на чистую плоскую поверхность.

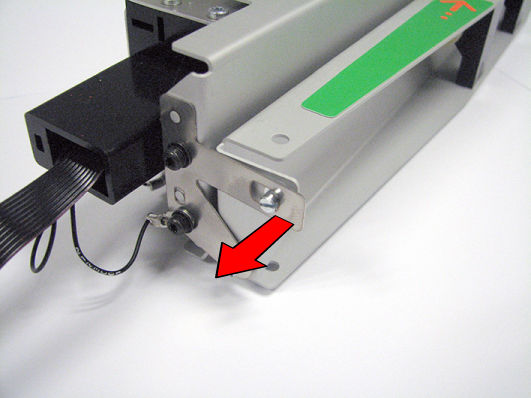

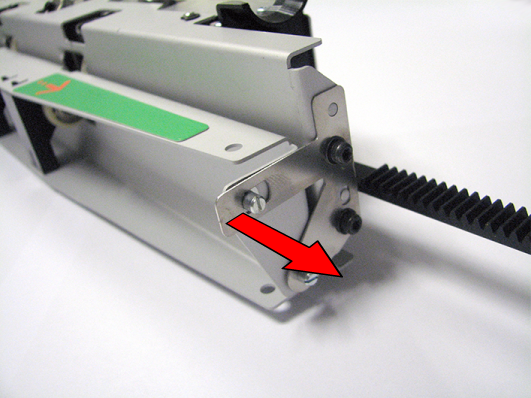

5	Потяните одну лепестковую пружину в направлении передней стороны, одновременно потянув другую лепестковую пружину в сторону задней стороны, чтобы открыть модуль SZ.

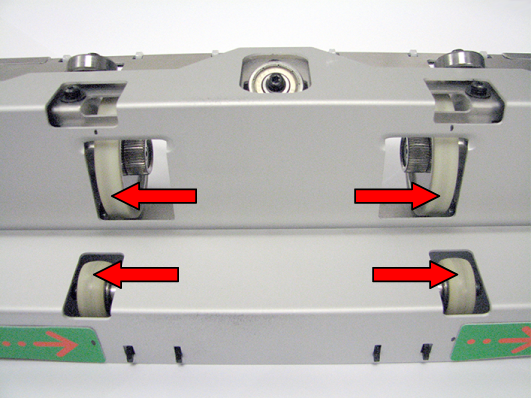

6	Увлажните ткань для чистки жидкостью PML. С помощью ткани увлажните верхний и нижний ролики. Проверните ролики, чтобы увлажнить всю их поверхность.

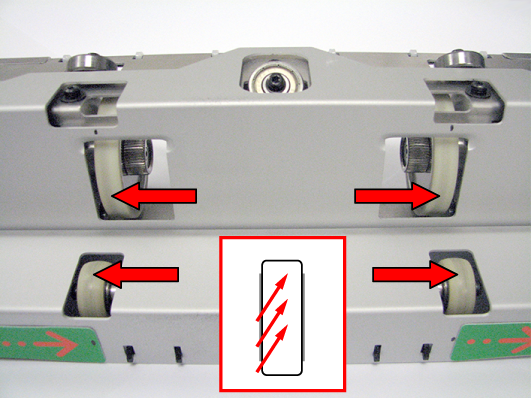

7	Подождите 10 секунд, чтобы ролики впитали жидкость PML. Очистите верхнюю и нижнюю пары роликов. Протрите влажной тканью ролики сбоку, чтобы удалить загрязнение. Проверните ролики, чтобы очистить всю их поверхность. ПРИМЕЧАНИЕ Цвет ролика может измениться, но это не должно повредить принтер.
8	Закройте устройство совмещения.

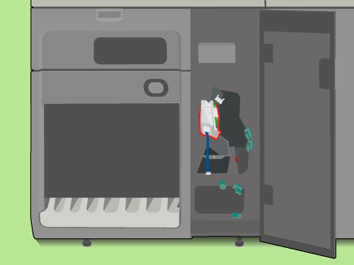

9	Установите на место устройство совмещения. Стрелки должны быть сверху.

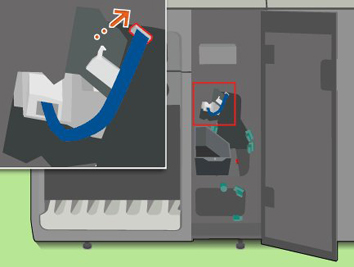

10	ВАЖНО Не перекручивайте плоский кабель. Подключите плоский кабель и закрепите его двумя удерживающими зажимами.
11	Закройте крышку и затяните винт при помощи торцового ключа.
12	Закройте переднюю дверцу укладчика большой емкости.
