Czyszczenie rolek SZ w odbiorniku o dużej pojemności (HCS)

Jeśli rolki SZ w odbiorniku o dużej pojemności (HCS) są zanieczyszczone, mogą pojawić się problemy z rejestracją i jakością obrazu.

Lokalizacja układarek o dużej pojemności (HCS)

Zanim rozpoczniesz

Potrzebne są następujące przybory:

Czyściwa (Alphawipe Texwipe TX1004)
Butelka płynu do konserwacji procesu (PML)
Klucz nasadowy 5,5
Dostępny jest film instruktażowy dotyczący tej czynności konserwacyjnej, patrz Czyszczenie rolek SZ w wysokowydajnej układarce.

UWAGA

Aby nie ubrudzić rąk podczas pracy z tuszem, ColorGrip, PML lub SU70 zaleca się użycie rękawiczek nitrylowych. Szczegóły znajdują się w powiązanych arkuszach danych dotyczących bezpieczeństwa materiałów. (Informacje o konserwacji drukarki)
Tusze oraz płyny ColorGrip, PML i/lub SU70 zawierają 1,2-benzoizotiazol-3(2H)-on. Z punktu widzenia bezpieczeństwa i higieny pracy nie zaleca się, aby osoby wrażliwe na chemikalia (np. chorzy na astmę) pracowali z tuszem lub chemikaliami.
W przypadku rozlania płynu należy wytrzeć go ręcznikami jednorazowego użytku, a zużyte ręczniki należy wyrzucić do szczelnie zamykanego pojemnika na odpady.

	Akcja

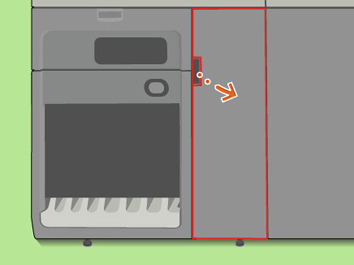

1	Otwórz przednie drzwiczki odbiornika o dużej pojemności (HCS).

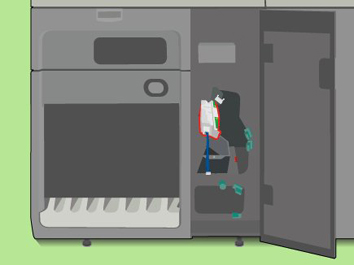

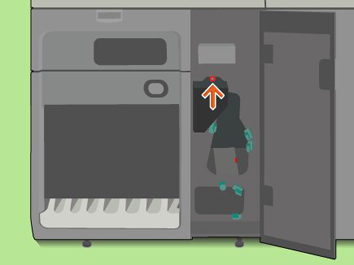

2	Przy użyciu klucza nasadowego poluzuj śrubę i otwórz czarną pokrywę.

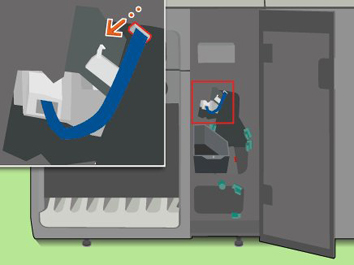

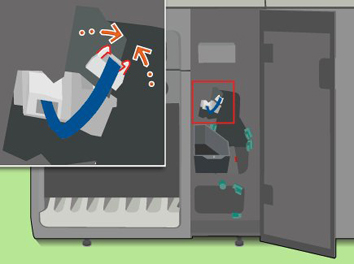

3	Otwórz dwa przytrzymujące zaciski i odłącz płaski przewód.

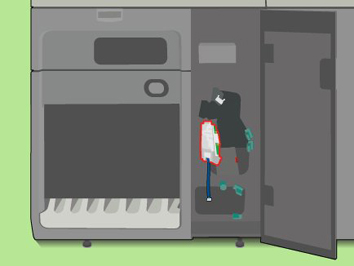

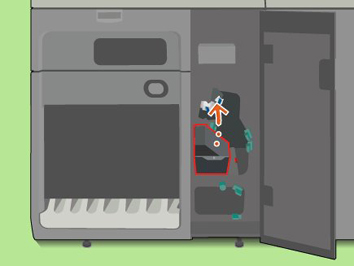

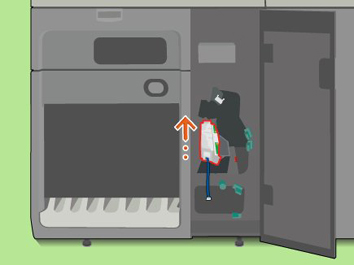

4	WAŻNE Nie ciągnij płaskiego przewodu. Wyciągnij moduł rejestracji i umieść go na czystej i płaskiej powierzchni.

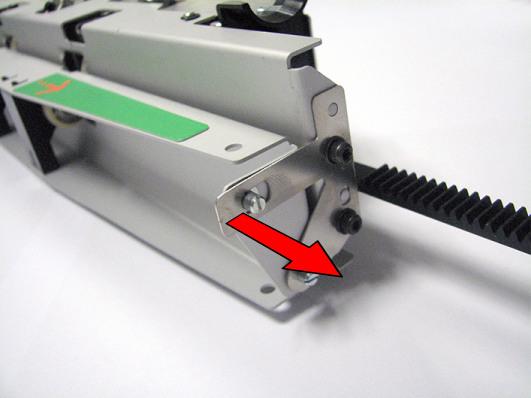

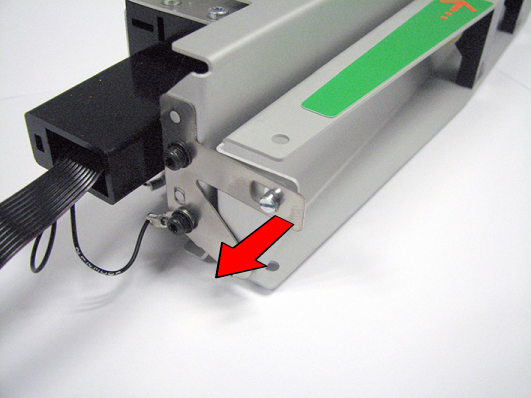

5	Aby otworzyć moduł SZ, jednocześnie pociągnij jedną sprężynę płytkową do przodu a drugą do tyłu.

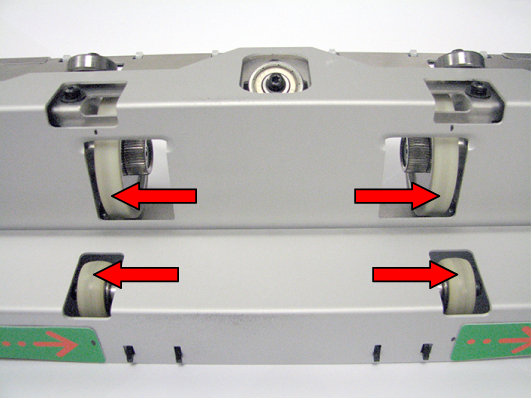

6	Zwilż czyściwo płynem PML. Użyj czyściwa, aby zwilżyć górne i dolne rolki. Obróć rolki, aby zwilżyć całą powierzchnię.

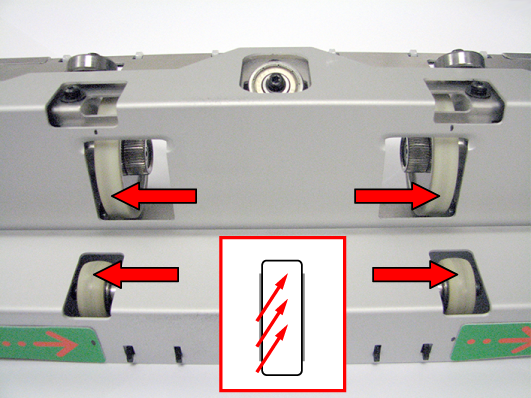

7	Odczekaj 10 sekund, aż płyn PML wsiąknie w rolki. Oczyść górną i dolną parę wałków. Pocieraj rolki z boku nawilżonym czyściwem, aż będą czyste. Obróć rolki, aby wyczyścić całą powierzchnię. UWAGA Kolor rolki może się zmienić, ale nie oznacza to uszkodzenia drukarki.
8	Zamknij moduł rejestracji.

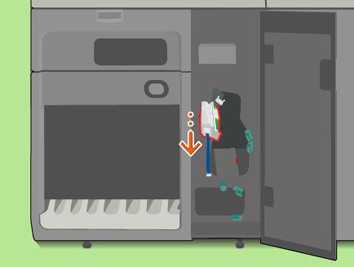

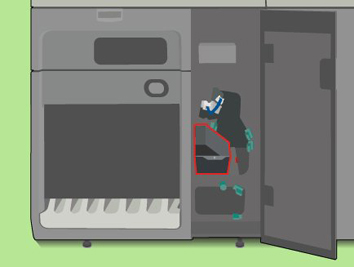

9	Włóż na miejsce moduł rejestracji. Strzałki muszą znajdować się u góry.

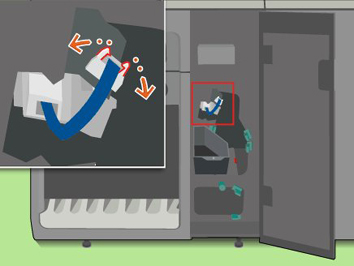

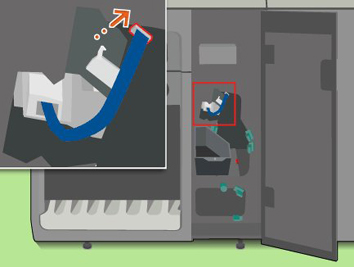

10	WAŻNE Nie wykręcaj płaskiego kabla. Podłącz płaski przewód i zamknij dwa przytrzymujące zaciski.

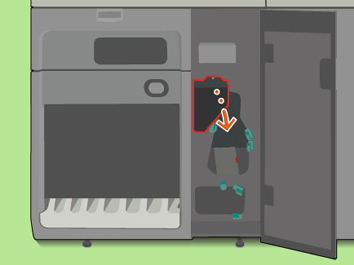

11	Zamknij pokrywę i przy użyciu klucza nasadowego dokręć śrubę.
12	Zamknij przednie drzwiczki odbiornika o dużej pojemności (HCS).
