Limpiar los rodillos SZ en la unidad de apilado de gran capacidad

Si los rodillos SZ en la unidad de apilado de gran capacidad están contaminados, pueden producirse problemas de calidad de la imagen y de registro.

Ubicación de los apiladores de gran capacidad

Antes de empezar

Necesitará lo siguiente:

Paños de limpieza (paños Alphawipe Texwipe TX1004)
Botella de líquido de mantenimiento de proceso (PML)
Llave de cubo 5.5
El vídeo de instrucciones para esta acción de mantenimiento está disponible, consulte Limpieza de los rodillos SZ de la unidad de apilado de gran capacidad.

NOTA

Para que el usuario no se manche las manos, le recomendamos que utilice guantes de nitrilo cuando trabaje con tinta, ColorGrip, PML o SU70. Para obtener más detalles, consulte las hojas de datos de seguridad del material relacionadas. (Información sobre el mantenimiento de la impresora)
Tintas, ColorGrip PML y/o SU70 contienen 1,2-Benzisotiazol-3(2H)-ona. Desde el punto de vista de la salud y la seguridad laboral, no se recomienda que trabajen con tinta ni productos químicos las personas con sensibilidad a las sustancias químicas (por ejemplo, personas asmáticas).
Siempre que vierta cualquier líquido, limpie las gotas con toallitas desechables y tírelas después en un contenedor adecuado que pueda sellarse.

	Acción

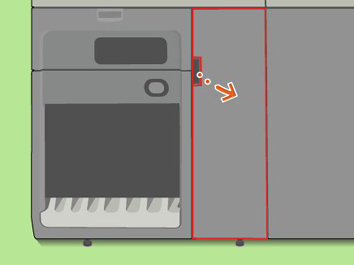

1	Abra la tapa delantera de la unidad de apilado de gran capacidad.

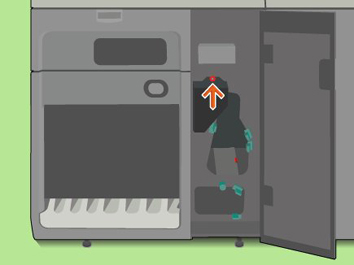

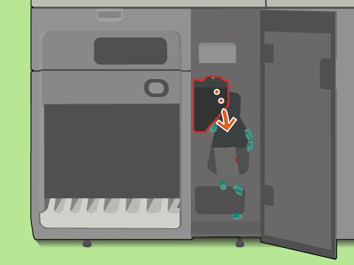

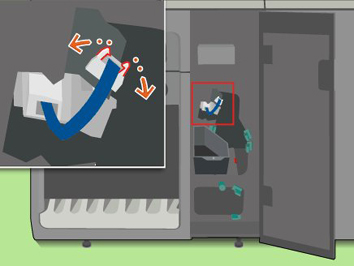

2	Use la llave de tubo para soltar el tornillo y abrir la cubierta negra.

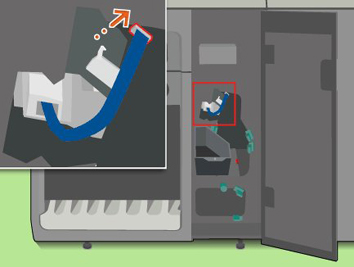

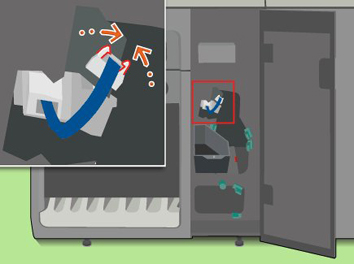

3	Abra los dos clips de sujeción y desconecte el cable plano.

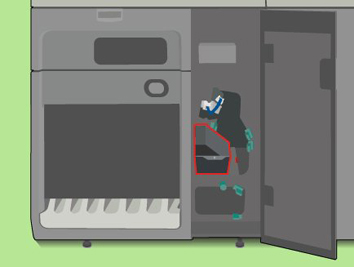

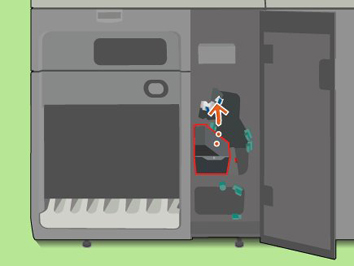

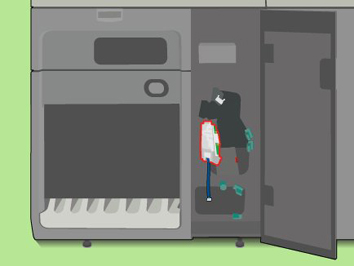

4	IMPORTANTE No extraiga el cable plano. Extraiga la unidad de registro y colóquela en una superficie plana limpia.

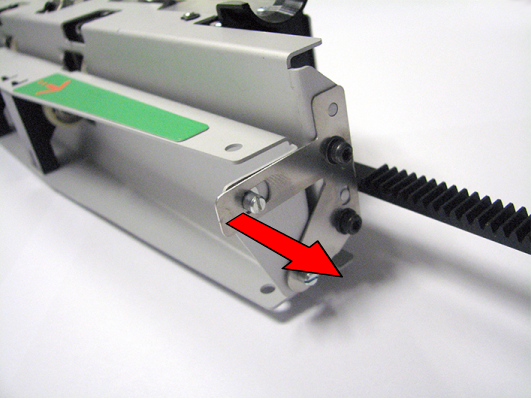

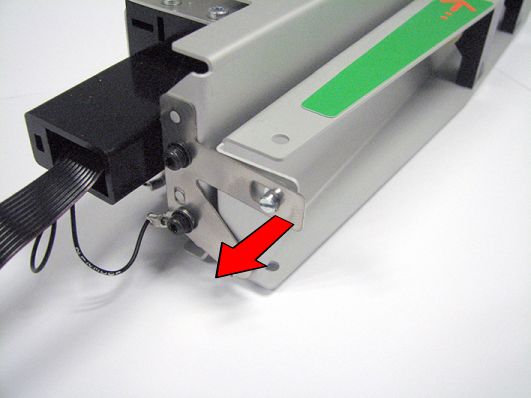

5	Tire de uno de los resortes hacia la parte delantera y al mismo tiempo empuje el otro resorte hacia la parte trasera para abrir la unidad SZ.

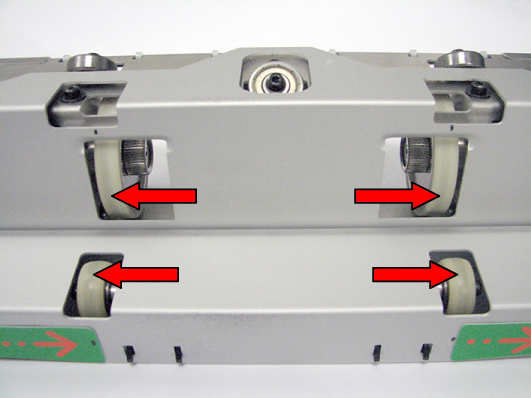

6	Humedezca un paño con PML. Utilice el paño para humedecer los rodillos superiores e inferiores. Gire los rodillos para humedecer toda la superficie.

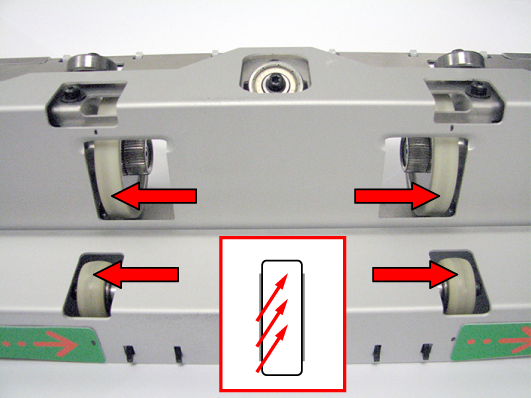

7	Espere unos 10 segundos para que los rodillos absorban el líquido PML. Limpie el par de rodillos superior e inferior. Pase el paño por los rodillos desde el lateral hasta que no quede resto de contaminación. Gire los rodillos para limpiar toda la superficie. NOTA Si bien el color del rodillo puede cambiar, esto no daña la impresora.
8	Cierre de la unidad de registro.

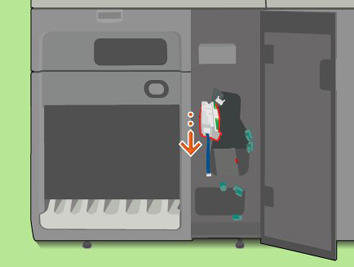

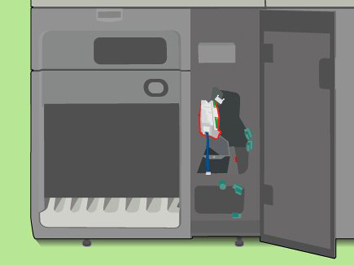

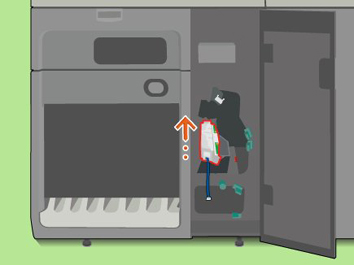

9	Vuelva a colocar la unidad de registro. Las flechas deben quedar arriba.

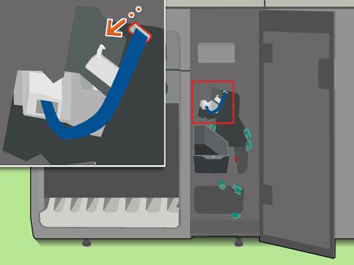

10	IMPORTANTE No doble el cable plano. Conecte el cable plano y cierre los dos clips de sujeción.
11	Cierra la cubierta y utilice la llave de tubo para apretar el tornillo.
12	Cierre la tapa delantera de la unidad de apilado de gran capacidad.
