Reinigen der SZ-Rollen im Hochleistungsstapler

Wenn die SZ-Rollen im Hochleistungsstapler verunreinigt sind, kann es zu Problemen bei der Registrierung und Bildqualität kommen.

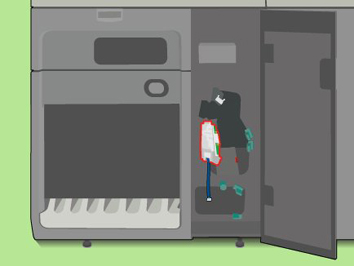

Position der Hochleistungsstapler

Vorbereitungen

Die folgenden Materialien sind erforderlich:

Reinigungstücher (Alphawipe-Pads Texwipe TX1004)
Flasche mit Prozesswartungsflüssigkeit (PML - Process Maintenance Liquid)
Steckschlüssel 5.5
Das Anleitungsvideo für diese Wartungsaktion ist verfügbar, siehe Reinigen der SZ-Rollen im Hochleistungsstapler.

HINWEIS

Es wird empfohlen, bei der Arbeit mit Tinte, ColorGrip, PML, or SU70 oder Nitrilhandschuhe zu verwenden, um die Hände sauber zu halten. Weitere Informationen finden Sie in den entsprechenden Material-Sicherheitsdatenblättern. (Informationen zur Druckerwartung)
Tinten, ColorGrip, PML und/oder SU70 enthalten 1,2-Benzisothiazol-3(2H)-one. Im Hinblick auf die Gesundheit und Sicherheit am Arbeitsplatz ist es nicht empfehlenswert, dass Personen, die empfindlich auf Chemikalien reagieren (z. B. Asthmatiker) mit Tinte oder Chemikalien arbeiten.
Falls Sie eine Flüssigkeit verschütten, wischen Sie die Tropfen mit Einweg-Handtüchern auf und geben Sie diese anschließend in einen geeigneten verschließbaren Behälter, um sie der Entsorgung zuzuführen.

	Aktion

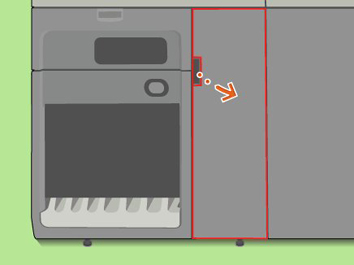

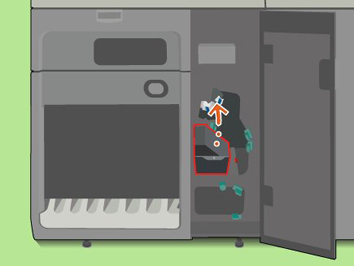

1	Öffnen Sie die Fronttür des Hochleistungsstaplers.

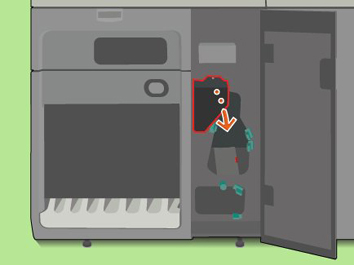

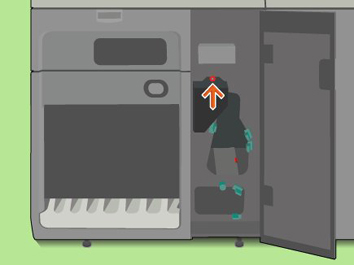

2	Verwenden Sie den Steckschlüssel, um die Schraube zu lösen und die schwarze Abdeckung zu öffnen.

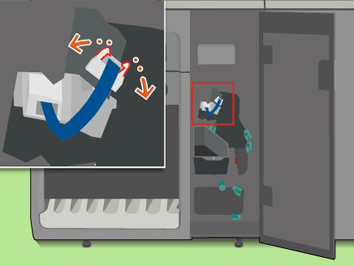

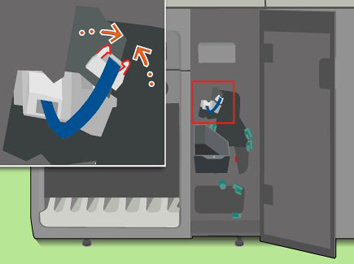

3	Beide Klemmen öffnen und das Flachbandkabel abziehen.

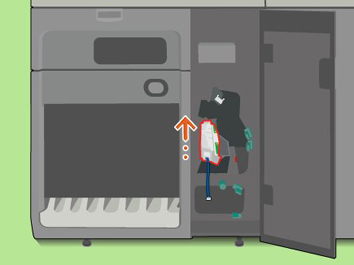

4	WICHTIG Nicht am Flachbandkabel ziehen. Ziehen Sie die Registrierungseinheit heraus und legen Sie sie auf eine saubere, ebene Fläche.

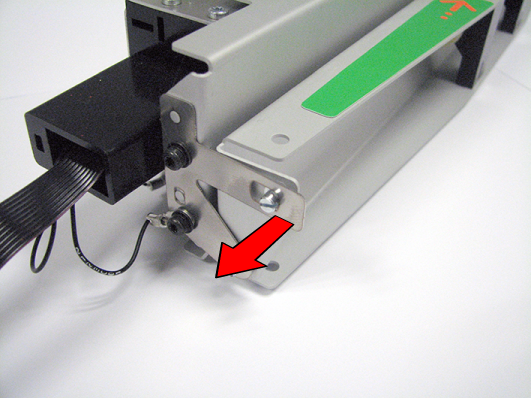

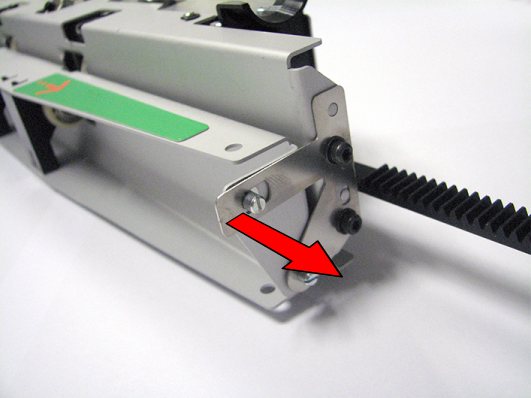

5	Ziehen Sie eine Blattfeder nach vorne, und drücken Sie gleichzeitig die andere Blattfeder nach hinten, um die SZ-Einheit zu öffnen.

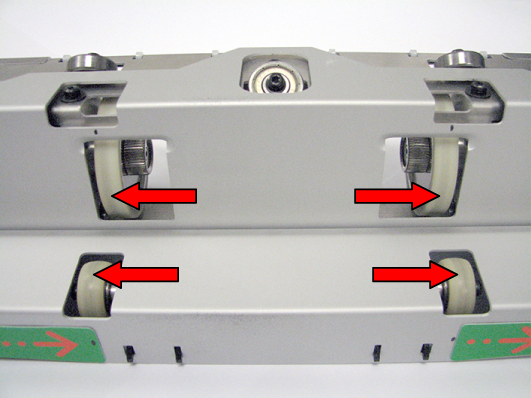

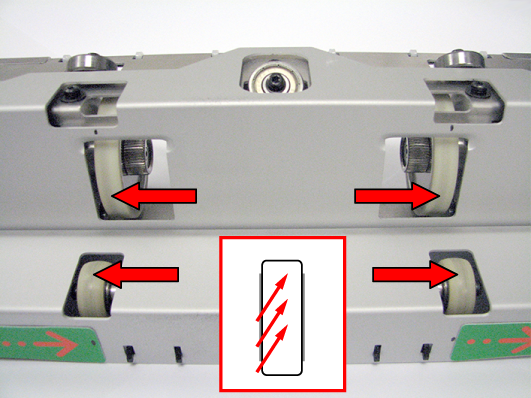

6	Befeuchten Sie ein Reinigungstuch mit der Prozesswartungsflüssigkeit (PML). Benutzen Sie das Tuch, um die oberen und unteren Rollen zu befeuchten. Drehen Sie die Rollen, um die gesamte Oberfläche zu befeuchten.
7	Warten Sie ca. 10 Sekunden, damit die Rollen die Prozesswartungsflüssigkeit (PML) aufnehmen können. Reinigen Sie das obere und untere Rollenpaar. Reiben Sie das feuchte Tuch von der Seite über die Rollen, bis alle Verunreinigungen beseitigt sind. Drehen Sie die Rollen, um die gesamte Oberfläche zu reinigen. HINWEIS Die Farbe der Rolle kann sich ändern, aber dadurch kann der Drucker nicht beschädigt werden.
8	Schließen Sie die Registrierungseinheit.

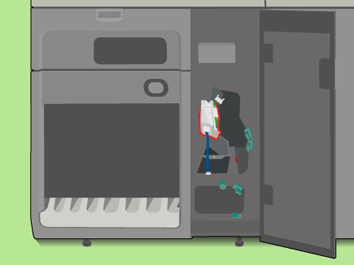

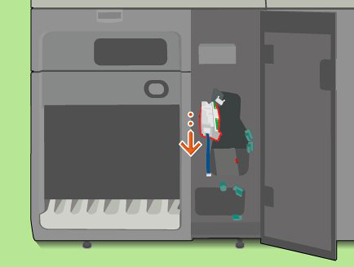

9	Platzieren Sie die Registrations-Einheit an der alten Position. Die Pfeile müssen oben sein.

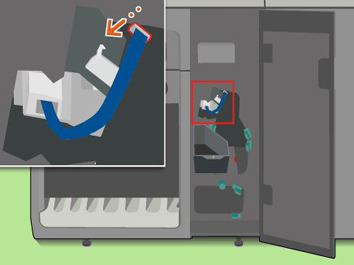

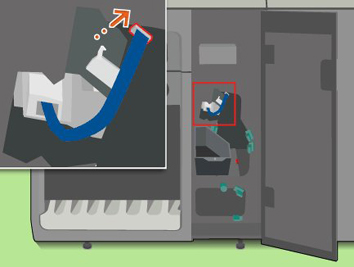

10	WICHTIG Verdrehen Sie das Flachbandkabel nicht. Flachbandkabel anschließen und beide Klemmen schließen.

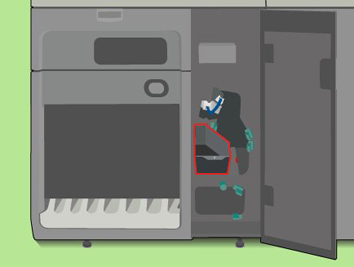

11	Abdeckung schließen und Schraube mit Steckschlüssel festziehen.
12	Schließen Sie die Fronttür des Hochleistungsstaplers.
