Очистите зону матричной пластины

Введение

Печатающие головки расположены на матричной пластине. Печатающие головки и область матричной пластины нуждаются в регулярной очистке. Видеоматериал, посвященный очистке матричной пластины, содержит соответствующие пояснения, щелкните здесь для просмотра.

Подготовка

Используйте предназначенные для Colorado 1630 средства:

  • перчатки Microflex для работы с краской

  • Поролон и тампоны

  • Инструмент для очистки матричной пластины

  • Чистящая жидкость (очиститель MB — метилбензоат)

  • Чистящее средство IPA

ПРИМЕЧАНИЕ

Для получения информации о рекомендуемых материалах для технического обслуживания см. Перечень материалов для технического обслуживания, пригодных для Colorado 1630.

ВНИМАНИЕ

  • Используйте предписанные перчатки при работе с краской или с материалами для технического обслуживания. Перчатки всегда должны закрывать рукава. Строго соблюдайте указания, содержащиеся в паспортах безопасности материала, для обеспечения максимальной безопасности.

ВАЖНО

Используйте одобренные очищающие жидкости. Не используйте другие очистители.

Процедура

  1. Запустите операцию техобслуживания посредством панели оператора. Дополнительную информацию см. в Запуск обслуживания в ручном режиме или Запуск периодического технического обслуживания.
  2. Наденьте одобренные для работы с Colorado 1630 перчатки.
  3. Возьмите новый и чистый кусок поролона для очистки матричной пластины и поместите его в держатель инструмента для очистки.
  4. Возьмите инструмент для очистки матричной пластины, перейдите к стороне подачи носителя и найдите дверцу для ручного обслуживания слева.
  5. Откройте крышку отсека подачи носителя (1) и поднимите рычаг дверцы для ручного обслуживания слева (2). Перед началом технического обслуживания закройте крышку, чтобы избежать столкновения с ней.
  6. Откройте дверцу для ручного обслуживания (3). При этом загорится лампа.
    ВАЖНО

    Не используйте внешние источники света, чтобы не допустить высыхания краски и повреждения печатающих головок.

  7. Найдите матричную пластину в данном отсеке.
  8. Установите инструмент для очистки матричной пластины на матричной пластине. Установите инструмент таким образом, чтобы стрелки были направлены на вас, как показано на рисунке.
  9. Нажмите чистящим инструментом на матричную пластину.
    ВАЖНО

    Очень осторожно нажмите, чтобы поднять каретку печатающей головки. При слишком сильном нажатии можно повредить печатающие головки и каретку.

    1. Убедитесь, что все стороны инструмента прижимаются к матричной пластине.

      Только при правильной установке чистящего инструмента раздастся звуковой сигнал.

    2. Удерживайте чистящий инструмент в этом положении в течение как минимум 24 секунд, пока не раздастся продолжительный звуковой сигнал.
  10. Извлеките инструмент для очистки матричной пластины и проверьте отпечаток на поролоне на наличие скопления краски.

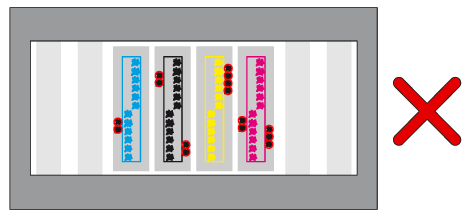

    Если между печатающими головками видны скопления краски, необходимо повторно выполнить операцию очистки с шага 8 с использованием нового поролона. См. детали с красными кружками на иллюстрации.

    Когда на поролоне будет виден лишь незначительный след, вы можете продолжить операцию очистки.

    Необходимо повторно выполнить операцию очистки с шага 8 с использованием нового поролона.

    Если плотность отпечатка на поролоне неоднородна, замените поролон и вновь используйте инструмент.

    В этом примере видно, что было приложено больше усилия с правой стороны поролона.

    Если плотность отпечатка на поролоне неоднородна, замените поролон и вновь используйте инструмент.

    В этом примере видно, что было приложено больше усилия в верхней части поролона.

  11. Возьмите одобренный для работы с Colorado 1630 тампон.
  12. Очистите матричную пластину, включая макетные печатающие головки, пока не будут удалены все остатки краски.
    ВАЖНО

    • Очищайте только нижнюю поверхность матричной пластины. Ни в коем случае не помещайте тампон между печатающей головкой и поверхностью матричной пластины.

    • Не прикасайтесь к печатающей головке. Прикосновение к печатающей головке может повредить ее.

    • Всегда выполняйте протирку тампонами по направлению от себя, чтобы минимизировать риск повреждения распылительных насадок. Ни в коем случае не выполняйте очистку в противоположном направлении (движениями на себя).

    ВАЖНО

    • Следите за тем, чтобы закончить операцию очистки в течение 5 минут, если используется чистящая жидкость. После этого принтер должен выполнить автоматическое обслуживание, чтобы гарантировать отсутствие повреждения печатающих головок чистящей жидкостью.

    • Используйте столько тампонов, сколько необходимо.

  13. Смочите новый тампон в очищающей жидкости MB и очистите нижнюю сторону пластины, чтобы удалить всю оставшуюся или невидимую краску.
  14. Найдите черную защитную крышку и осмотрите ее на отсутствие загрязнений краской, пылью или волокнами от носителя.
  15. В случае наличия загрязнения возьмите новый тампон и очистите черную защитную крышку, особенно ее выступающие части (зона, обозначенная красным цветом).
  16. Только в случае такой необходимости смочите новый тампон в очищающем средстве IPA и повторно очистите загрязненные части черной защитной крышки.
  17. Убедитесь, что все остатки краски удалены.
