Czyszczenie obszaru płyty matrycy

Wprowadzenie

Głowice drukujące znajdują się w płycie matrycy. Głowice drukujące i obszar płyty matrycy należy regularnie czyścić. Procedura została objaśniona w filmie Czyszczenie płyty matrycy, kliknij tutaj, aby go wyświetlić.

Zanim rozpoczniesz

Stosuj następujące materiały dopuszczone do użytku z drukarką Colorado 1630:

  • Rękawice Microflex do pracy z tuszem

  • Pianki i waciki

  • Narzędzie do czyszczenia płyty matrycy

  • Płyn do czyszczenia (środek czyszczący MB — benzoesan metylu)

  • Środek do czyszczenia IPA

UWAGA

Aby uzyskać informacje o zalecanych materiałach eksploatacyjnych, patrz Lista materiałów eksploatacyjnych do drukarki Colorado 1630.

PRZESTROGA

  • Gdy istnieje możliwość kontaktu z tuszem lub materiałami eksploatacyjnymi należy nosić zalecane rękawiczki. Rękawiczki powinny zawsze zachodzić na rękawy. Aby zapewnić jak najwyższy poziom bezpieczeństwa, należy przestrzegać wytycznych z kart charakterystyki (SDS).

WAŻNE

Stosuj dopuszczony płyn do czyszczenia. Nie używaj żadnych innych środków czyszczących.

Procedura

  1. Rozpocznij procedurę konserwacji z panelu operacyjnego. Aby dowiedzieć się więcej, patrz Uruchamianie procedury konserwacji ręcznej lub Uruchamianie procedury konserwacji okresowej.
  2. Załóż rękawiczki nitrylowe zatwierdzone do użytku z drukarką Colorado 1630.
  3. Umieść nowy, czysty kawałek pianki do czyszczenia płyty matrycy w przeznaczonym na nią uchwycie narzędzia do czyszczenia.
  4. Weź narzędzie do czyszczenia płyty matrycy, podejdź do urządzenia od strony wejścia nośnika i zlokalizuj drzwi do prowadzenia ręcznej konserwacji z lewej strony.
  5. Otwórz pokrywę nośnika (1) i unieś dźwignię drzwi do prowadzenia ręcznej konserwacji z lewej strony (2). Przed rozpoczęciem konserwacji zamknij pokrywę, aby uniknąć uderzania w nią.
  6. Otwórz drzwi do prowadzenia ręcznej konserwacji (3). Zaświeci się światło.
    WAŻNE

    Nie korzystaj z żadnego zewnętrznego źródła światła, aby zapobiec utwardzaniu tuszu i uszkodzeniu głowic drukujących.

  7. Zlokalizuj w komorze płytę matrycy.

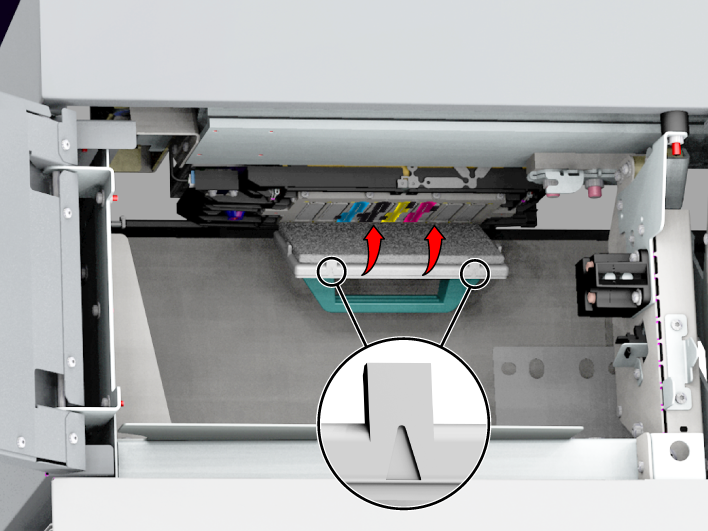

  8. Umieść narzędzie do czyszczenia płyty matrycy przed płytą matrycy. Umieść je prawidłowo, strzałkami skierowanymi do Ciebie, zgodnie z ilustracją.

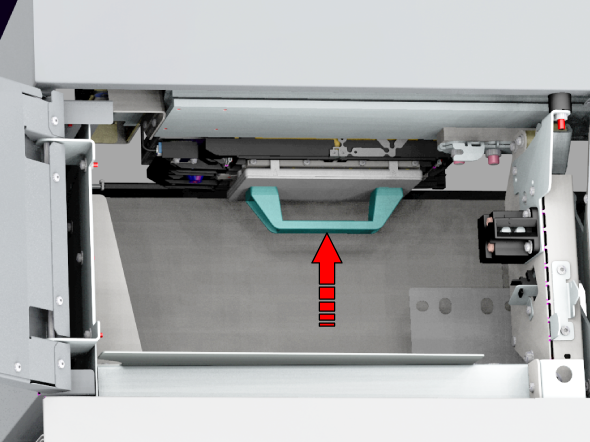

  9. Przyciśnij narzędzie do czyszczenia do płyty matrycy.
    WAŻNE

    Dociśnij, aż karetka głowic drukujących nieznacznie się uniesie. Zbyt mocny nacisk może uszkodzić głowice drukujące i karetkę.

    1. Upewnij się, że wszystkie strony narzędzia są dociśnięte do płyty matrycy.

      Tylko po prawidłowym umieszczeniu narzędzia czyszczącego usłyszysz krótki przerywany sygnał akustyczny.

    2. Przytrzymaj narzędzie czyszczące na miejscu przez co najmniej 24 sekundy, aż rozlegnie się długi sygnał akustyczny.
  10. Wyjmij narzędzie do czyszczenia płyty matrycy i sprawdź nagromadzenie tuszu na odcisku pozostawionym na piance.

    Jeśli między głowicami drukującymi widoczny jest nagromadzony tusz, konieczne jest ponowne wykonanie procedury czyszczenia od kroku 8 z użyciem nowej pianki. Patrz plamki w czerwonych obwódkach na ilustracji.

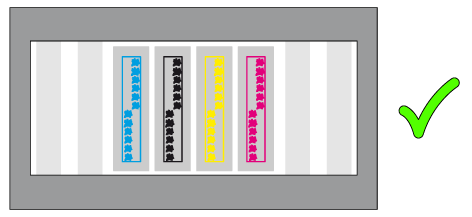

    Jeśli na piance widoczny jest tylko słaby ślad, można kontynuować procedurę czyszczenia.

    Konieczne jest ponowne wykonanie procedury czyszczenia od kroku 8 z użyciem nowej pianki.

    Jeżeli gęstość śladu na piance jest niejednorodna, wymień piankę i użyj narzędzia ponownie.

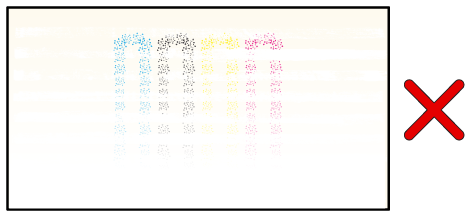

    Poniższy przykład przedstawia skutek zastosowania większego nacisku na prawą stronę pianki.

    Jeżeli gęstość śladu na piance jest niejednorodna, wymień piankę i użyj narzędzia ponownie.

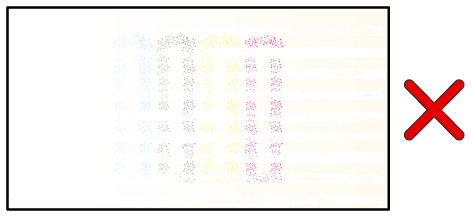

    Poniższy przykład przedstawia skutek zastosowania większego nacisku na górną część pianki.

  11. Weź wacik zatwierdzony dla drukarki Colorado 1630.

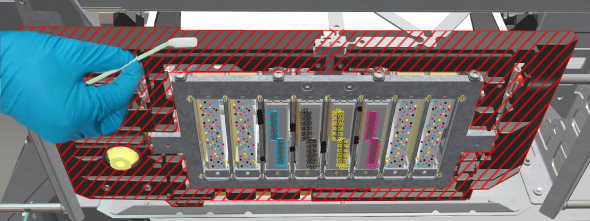

  12. Oczyść płytę matrycy wraz z atrapami głowic drukujących aż do usunięcia wszelkich widocznych resztek tuszu.
    WAŻNE

    • Wyczyść tylko dolną powierzchnię płyty matrycy. Nigdy nie umieszczaj wacika między głowicą drukującą i obszarem płyty matrycy.

    • Nie dotykaj głowicy drukującej. Dotknięcie jej może spowodować uszkodzenie głowicy drukującej.

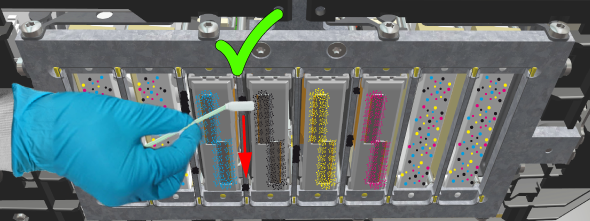

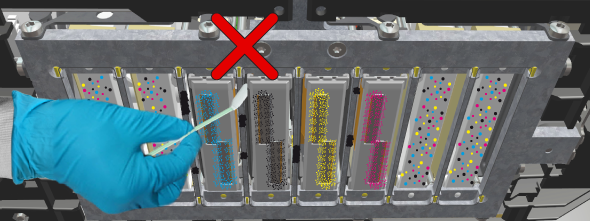

    • Zawsze przecieraj wacikami w kierunku od siebie, aby zminimalizować ryzyko dotknięcia dysz. Nigdy nie należy czyścić w przeciwnym kierunku (do siebie).

    WAŻNE

    • Czyszczenie z użyciem płynu do czyszczenia nie może trwać dłużej niż 5 minut. Po jego zakończeniu drukarka musi przeprowadzić konserwację automatyczną, aby uniknąć uszkodzenia głowic drukujących przez płyn do czyszczenia.

    • Użyj tylu wacików, ile potrzeba.

  13. Zwilż wacik płynem do czyszczenia (benzoesanem metylu) i ponownie oczyść dolną część płyty, aby usunąć wszelki pozostały lub niewidoczny tusz.
  14. Zlokalizuj czarną osłonę i sprawdź, czy nie jest zanieczyszczona tuszem, pyłem z nośników lub włóknami.
  15. Jeśli jest zanieczyszczona, weź nowy wacik i oczyść czarną osłonę, w szczególności wystające części (obszar zaznaczony na czerwono).
  16. Tylko jeśli zachodzi taka potrzeba, zwilż nowy wacik środkiem do czyszczenia IPA i ponownie oczyść zabrudzone części czarnej osłony.
  17. Upewnij się, że wszelkie resztki tuszu zostały usunięte.
