Vyčistit oblast spodní desky tiskové hlavy

Úvod

Tiskové hlavy jsou umístěny v maticové desce. Tiskové hlavy a oblast spodní desky je třeba pravidelně čistit. Toto je vysvětleno ve videu Čištění spodní desky tiskové hlavy, klepněte sem, pokud jej chcete zhlédnout.

Než začnete

Použijte následující prostředky předepsané pro Colorado 1630:

  • Rukavice Microflex pro manipulaci s inkoustem

  • Pěnové díly a tampony

  • Čisticí nástroj spodní desky tiskové hlavy

  • Čisticí kapalinu (methylbenzoát)

  • Čistší IPA

POZNÁMKA

Informace o předepsaných materiálech pro údržbu viz Seznam materiálů pro údržbu zařízení Colorado 1630.

UPOZORNĚNÍ

  • Při práci, kdy hrozí kontakt s inkoustem nebo materiály pro údržbu, noste předepsané ochranné rukavice. Rukavice musí být vždy převléknuty přes rukávy. V zájmu zabezpečení maximální bezpečnosti striktně dodržujte pokyny v bezpečnostních datových listech (SDS).

DŮLEŽITÉ

Používejte určený čisticí roztok. Nepoužívejte žádné jiné čističe.

Procedura

  1. Postup údržby zahajte pomocí ovládacího panelu. Více informací viz Spuštění ruční údržby nebo Spuštění pravidelné údržby.
  2. Nasaďte si rukavice schválené pro použití zařízení Colorado 1630.
  3. Vezměte nový a čistý díl čisticí pěny spodní desky tiskové hlavy a vložte jej do držáku čisticího nástroje.
  4. Uchopte čisticí nástroj spodní desky tiskové hlavy, přejděte na stranu vkládání média a vyhledejte dveře pro ruční údržbu na levé straně.
  5. Otevřete kryt média (1) a zvedněte páku dveří pro ruční údržbu na levé straně (2). Před zahájením údržby zavřete kryt, abyste do něj nenarazili.
  6. Otevřete dveře pro ruční údržbu (3). Rozsvítí se světlo.
    DŮLEŽITÉ

    Nepoužívejte žádná externí zdroj světla, aby nedošlo k zatvrdnutí inkoustu a poškození tiskových hlav.

  7. V prostoru vyhledejte spodní desku tiskové hlavy.

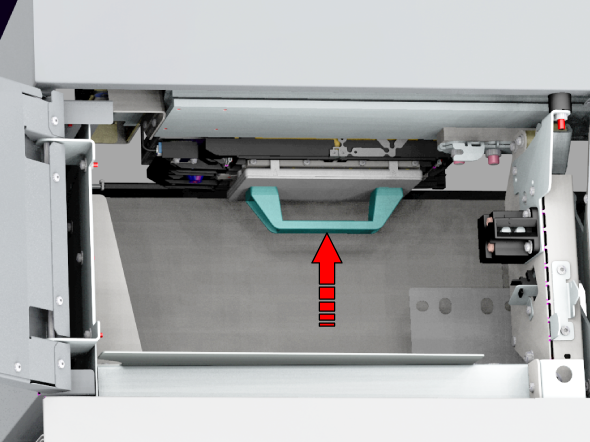

  8. Přiložte čisticí nástroj spodní desky tiskové hlavy ke spodní desce tiskové hlavy. Správně ho umístěte, aby šipky směřovaly k vám.
  9. Čisticí nástroj ke spodní desce tiskové hlavy přitlačte.
    DŮLEŽITÉ

    Velmi zlehka zatlačte a zvedněte vozík tiskové hlavy. Pokud přitlačíte velkou silou, poškodíte tiskové hlavy a vozík.

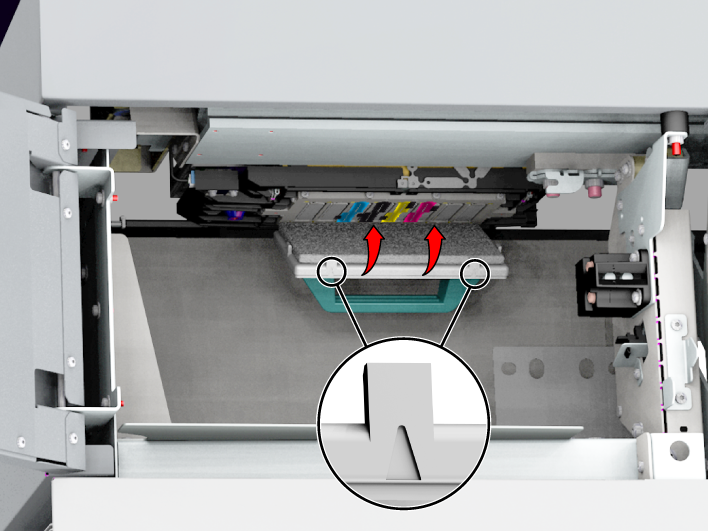

    1. Přesvědčte, zda jsou ke spodní desce tiskové hlavy přitlačeny všechny strany nástroje.

      Pouze při správném umístění čisticího nástroje uslyšíte pípnutí.

    2. Držte čisticí nástroj na místě po dobu nejméně 24 sekund, dokud neuslyšíte dlouhý zvukový signál.
  10. Sejměte čisticí nástroj spodní desky tiskové hlavy a podle otisku na pěnovém dílu zkontrolujte množství usazeného inkoustu.

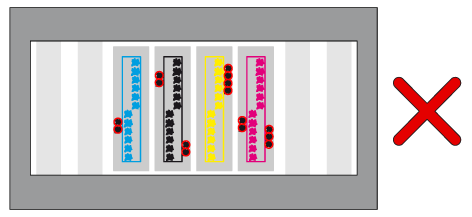

    Je-li mezi tiskovými hlavami usazený inkoust, musíte znovu provést čištění od kroku 8 s novou pěnou. Podívejte se na skvrny v červených kruzích na obrázku.

    Je-li na pěně patrný jel lehký otisk, můžete pokračovat v čištění.

    musíte znovu provést čištění od kroku 8 s novou pěnou.

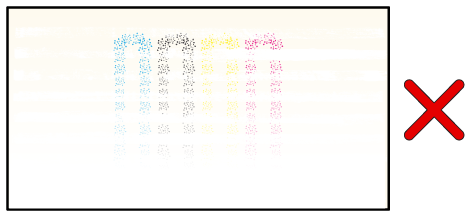

    Pokud není hustota razítka na pěnové jednotce rovnoměrná, vyměňte ji a znovu použijte nástroj.

    V tomto příkladu vidíte, že jste vyvinuli větší tlak na pravou stranu pěny.

    Pokud není hustota razítka na pěnové jednotce rovnoměrná, vyměňte ji a znovu použijte nástroj.

    V tomto příkladu vidíte, že jste vyvinuli větší tlak na horní stranu pěny.

  11. Vezměte tampón schválený pro Colorado 1630.

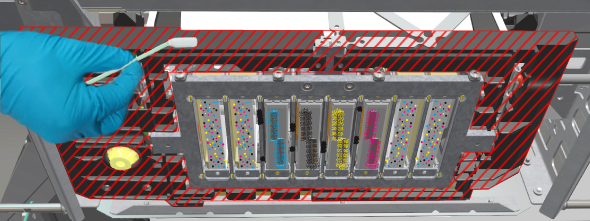

  12. Vyčistěte destičku matrice včetně maket tiskových hlav, dokud neodstraníte všechen viditelný inkoust.
    DŮLEŽITÉ

    • Vyčistěte pouze spodní povrch destičky matrice. Nikdy nevkládejte tampón mezi tiskovou hlavu a destičku matrice.

    • Nedotýkejte se tiskové hlavy. Pokud se jí dotknete, můžete poškodit tiskovou hlavu.

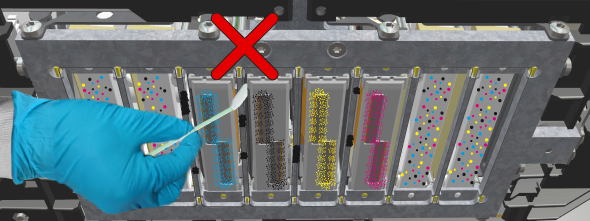

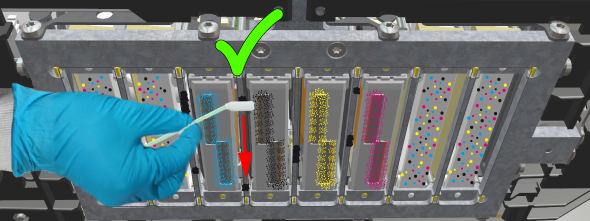

    • Vždy ji otírejte tampónem směrem od vás, abyste minimalizovali riziko dotyku trysek. Nikdy ji neotírejte v opačném směru (směrem k vám).

    DŮLEŽITÉ

    • Pokud používáte čisticí roztok, úkony čištění dokončete do 5 minut. Tiskárna musí následně provést postup automatické údržby v zájmu předejití poškození tiskových hlav čisticím roztokem.

    • Použijte potřebné množství tamponů.

  13. Navlhčete nový tampón tekutým čističem MB a znovu vyčistěte spodní stranu destičky a odstraňte zbývající nebo neviditelný inkoust.
  14. Vyhledejte černý ochranný kryt a přesvědčte se, zda není znečištěn inkoustem, prachem nebo vlákny z médií.
  15. V případě znečištění použitím nového tamponu vyčistěte černý ochranný kryt a především jeho vyčnívající části (červeně zvýrazněná oblast).
  16. V případě potřeby jen navlhčete nový tampon v čističi IPA a znovu vyčistěte znečistěné části černého ochranného krytu.
  17. Přesvědčte se, zda jste odstranili všechny zbytky inkoustu.
