При загрязнении Z-образных датчиков в бумагопроводящем модуле на панели управления появляется окно с указанием необходимого действия.

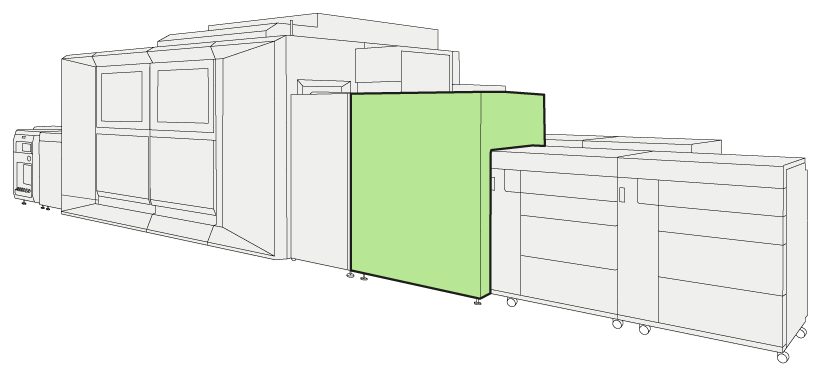

Нахождение модуля подачи бумагиZ-образные датчики необходимо чистить тканью (салфетки Alphawipe Texwipe TX1004).
Доступен видеоролик с инструкциями по этому техническому обслуживанию, см. Очистка Z-образных датчиков в тракте подачи бумаги.
|
Действие |
|||
|---|---|---|---|
|
1 |
Откройте переднюю крышку бумагопроводящего модуля. |
||
|
2 |
Откройте направляющую для бумаги с помощью зеленой ручки. |
|
|
|
3 |
Откройте и придерживайте панель модуля Z-образных датчиков с помощью зеленой ручки. |
|
|
|
4 |

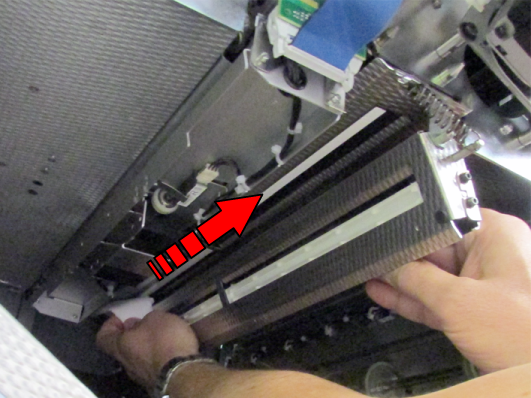

Возьмите чистящую ткань и трижды протрите нижние датчики. |
|
|
|
5 |
Возьмите новую чистящую ткань и трижды протрите верхние датчики. |
|
|
|
6 |

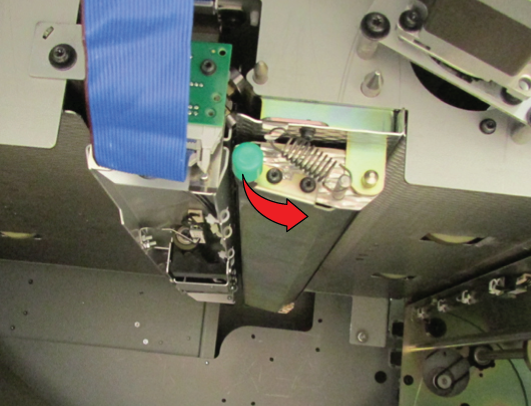

Осторожно закройте модуль Z-образных датчиков. |
||
|
7 |

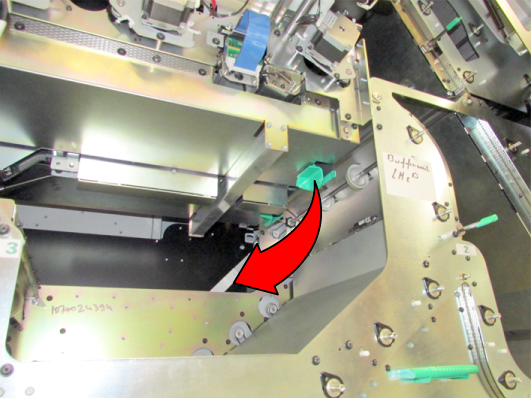

Закройте направляющую для бумаги с помощью зеленой ручки. |
||
|
8 |
Закройте передние дверцы модуля подачи бумаги. |
||
Утилизируйте использованную чистящую ткань.
