Wenn die Z-Sensoren im Papierwegmodul verunreinigt sind, wird auf dem Bedienfeld ein Fenster zur Anforderung der erforderlichen Maßnahme angezeigt.
Position des PapierpfadmodulsUm die Z-Sensoren zu reinigen, brauchen Sie Reinigungstücher (Alphawipe-Pads Texwipe TX1004).
Das Anleitungsvideo für diese Wartungsaktion ist verfügbar, siehe Reinigen der Z-Sensoren im Papierpfadmodul.
|
Aktion |
|||
|---|---|---|---|
|
1 |
Öffnen Sie die Fronttür des Papierpfadmoduls. |
||
|
2 |

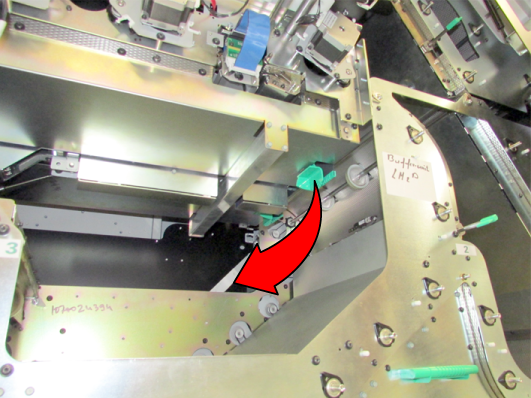

Benutzen Sie den grünen Griff, um die Papierführung zu öffnen. |
|
|
|
3 |

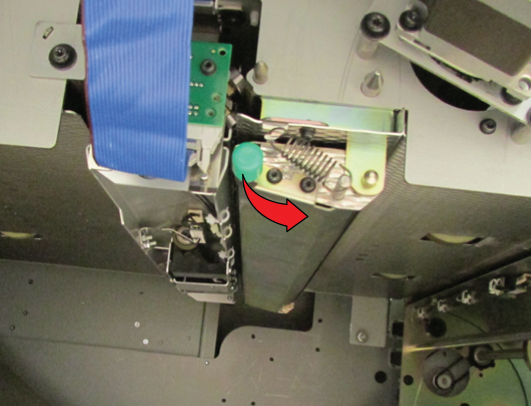

Benutzen Sie den grünen Griff, um die Z-Sensor-Einheit zu öffnen und zu halten. |
|
|
|
4 |

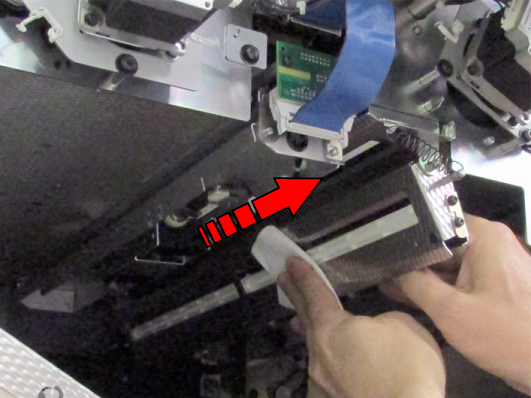

Nehmen Sie ein Reinigungstuch, und wischen Sie mit dem Tuch drei Mal über die unteren Sensoren. |
|
|
|
5 |

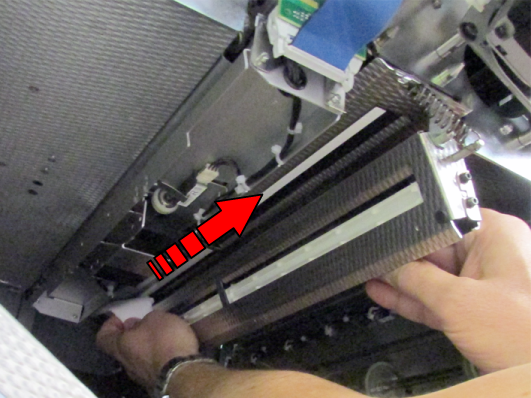

Nehmen Sie ein neues Reinigungstuch, und wischen Sie mit dem Tuch drei Mal über die oberen Sensoren. |
|
|
|
6 |
Schließen Sie vorsichtig die Z-Sensor-Einheit. |
||
|
7 |
Benutzen Sie den grünen Griff, um die Papierführung zu schließen. |
||
|
8 |
Schließen Sie die Fronttüren des Papierpfadmoduls. |
||
Entsorgen Sie die benutzten Reinigungstücher.
