A nyomtatószoftver felhasználói felülete az LCD-monitoron jelenik meg. A fő modulok a kijelző alján található fülekkel érhetők el. A lapokra kattintva érhetők el a modulok. A Nyomtatási munka vezérlés alapértelmezett modulként jelenik meg, amikor befejeződik a szoftver betöltése a nyomtató bekapcsolása vagy egy reset után.
A Nyomtatási munka vezérlés megjelenítése funkció és állapot területekre van felosztva. A funkcionális területek támogatják a nyomtató üzemeltetéséhez, karbantartásához és szervizeléséhez szükséges összes kezelői bemenetet. Az állapot területek a nyomtató állapotának jelentésére szolgálnak.

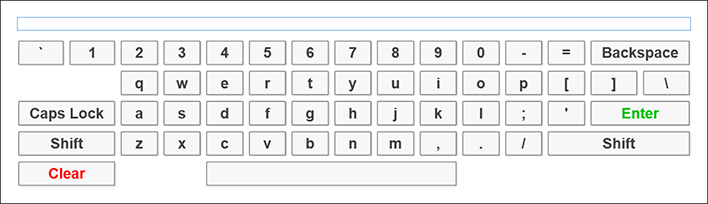

Képernyőn lévő billentyűzet és numerikus billentyűzet
Az adatbeviteli eszközként használt egérrel lehet navigálni a menüalapú felületen. A kezelői adatbevitelt igénylő műveleteknél a numerikus karakterek egy virtuális számbillentyűzetről, az alfanumerikus karakterek pedig egy virtuális billentyűzetről választhatók ki az egérrel. E virtuális adatbeviteli képernyők akkor jelennek meg a felület LCD monitoron, ha adatbevitelre van szükség. Az alábbi példában a nyomtató hálózati nevét kívánja megváltoztatni.
|
|
Alkotóelem |
Funkció |
|---|---|
|
Nyomtatási munka vezérlés (Nyomtatás lap) |
A nyomtatási munkák valamennyi vetületének kezelését biztosítja. A nyomtató egyes funkcióit is vezérli. |
|
Karbantartás |
Megjeleníti az elvégzendő karbantartási feladatokat, és jelzi, hogy mikor kell elvégezni őket. Az egyes feladatok elvégzése után a nyomtató rögzíti azt, majd kiszámítja, hogy mikor kell újra elvégezni a feladatot. Az adott időpontban emlékeztet a karbantartási feladat időszerűségére. Az automatikus karbantartás, az AMS tisztítása, az UV-lámpa cseréje és a kocsi áthelyezése menükhöz is hozzáférést biztosít. |
|
Nyomtató számlálók (Számlálók lap) |
Információt nyújt a felhasznált tinta mennyiségéről, a nyomtatott hordozó mennyiségéről és az elindított nyomtatási feladatok számáról. |
|
Nyomtató beállítások (Beállítások lap) |
Megjeleníti a nyomtatóval kapcsolatos információkat, és lehetővé teszi a nyomtató különböző szempontjainak módosítását is: Dátum és idő, hálózati kapcsolatok, felhasználói felület és nyomtatóbeállítások. |
|
Szerviz és Diagnosztika |
Képzett helyszíni szerviztechnikusok számára fenntartva. |
|
Eszközök (Eszközök és segédprogramok fül) |
Hozzáférést biztosít a Speciális nyomatokhoz, a Leállításhoz, a Naplófájlokhoz és a Munkakezelőhöz. |
|
Szoftverfrissítés (Frissítések fül) |
Lehetővé teszi a nyomtató frissítését a nyomtatószoftver és a firmware legújabb verziójára. |
