Pojemniki na tusz błękitny, amarantowy, żółty i czarny znajdują się w szafce na tusz. Jest to również miejsce magazynowania płynu do konserwacji procesu (PML) i płynu ColorGrip.
UWAGA
Aby nie ubrudzić rąk podczas pracy z tuszem, ColorGrip, PML lub SU70 zaleca się użycie rękawiczek nitrylowych. Szczegóły znajdują się w powiązanych arkuszach danych dotyczących bezpieczeństwa (https://sus.cpp.canon/8MNMLB3F).
Tusze oraz płyny ColorGrip, PML i/lub SU70 zawierają 1,2-benzoizotiazol-3(2H)-on. Z punktu widzenia bezpieczeństwa i higieny pracy nie zaleca się, aby osoby wrażliwe na chemikalia (np. chorzy na astmę) pracowali z tuszem lub chemikaliami.

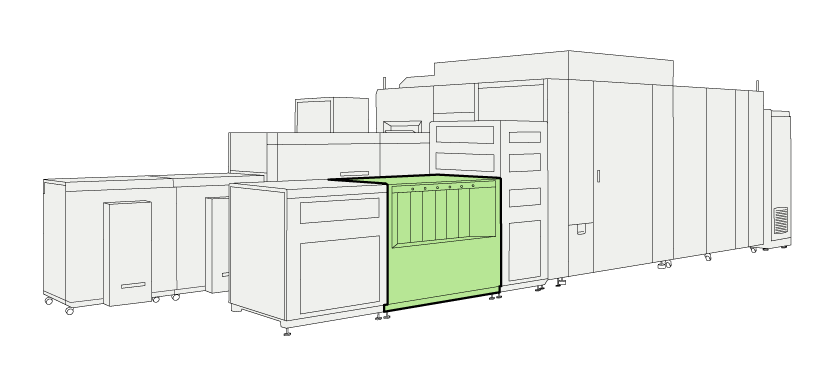

Lokalizacja szafki na tuszW okienku [Mat. eksploatacyjne] panelu sterowania wyświetlany jest stan zapasu tuszów, płynu ColorGrip i płynu PML.
[Mat. eksploatacyjne] — przeglądTusze, płyn ColorGrip i płyn PML znajdują się w wymiennych pojemnikach. Tusze i płyny są pompowane z pojemników na materiały eksploatacyjne do buforów. Z nich drukarka pobiera ilości potrzebne do procesów drukowania i konserwacji. Łączna ilość każdego z płynów jest sumą jego ilości w pojemniku na materiały eksploatacyjne i w buforze.

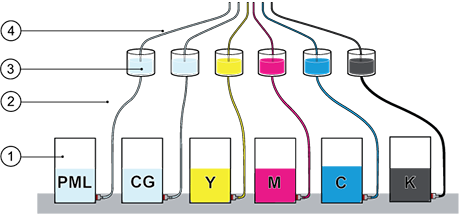

Magazynowanie tuszów, płynu ColorGrip i płynu PML w szafce na tusz|
Opis |
|
|---|---|
|
1 |
Wymienne pojemniki z tuszami, płynem ColorGrip i płynem udrażniającym |
|
2 |
Rurki do transportu płynów do buforów |
|
3 |
Bufory do magazynowania płynu |
|
4 |
Rurki do transportu płynów do modułu głowic drukujących |
Poniżej wyjaśniono, jak rzeczywiste podawanie płynów wiąże się z informacjami o stanie na panelu sterowania. W przykładzie pokazano tusz błękitny, ale odnosi się on do wszystkich tuszów oraz płynów PML i ColorGrip.

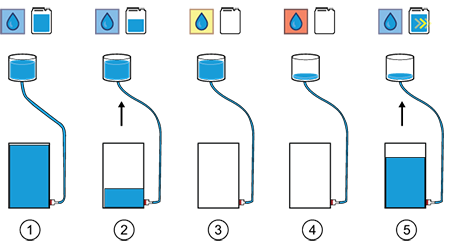

Poziomy wypełnienia i informacje o stanie na panelu sterowania|
1 |
Bufor jest pełny; pojemnik na materiały eksploatacyjne został właśnie wymieniony. |
|
2 |
Obecnie płyn jest używany z buforu. Aby uzupełniać bufor, płyn jest stale pompowany z pojemnika na materiały eksploatacyjne do buforu. |
|
3 |
Pojemnik na materiały eksploatacyjne opróżnia się, ale bufor jest nadal pełny. |
|
4 |
Pojemnik na materiały eksploatacyjne jest pusty, a bufor jest opróżniany. Drukowanie zostanie zatrzymane. |
|
5 |
Zamontowano nowy pojemnik na materiały eksploatacyjne. Aby napełnić pusty bufor, płyn jest pompowany z pojemnika z tuszem. Ikona na panelu sterowania pokazuje symbol pompy. |
