Les récipients d'encre cyan, magenta, jaune et noir sont stockés dans l'armoire à encres. Il s'agit également de l'emplacement de stockage du liquide de maintenance de processus (PML) et du liquide ColorGrip.
REMARQUE
Afin de garder les mains propres, il est conseillé de porter des gants en nitrile lors de la manipulation d'encre ou des produits ColorGrip, PML, ou SU70. Pour plus de détails, voir les fiches de données de sécurité associées (https://sus.cpp.canon/8MNMLB3F).
Les encres, le ColorGrip, le PML et/ou le SU70 contiennent du 1,2-Benzisothiazol-3(2H)-one. Du point de vue de la santé et de la sécurité au travail, il est déconseillé aux personnes sensibles aux produits chimiques (par exemple, les personnes asthmatiques) de travailler avec de l'encre ou des produits chimiques.

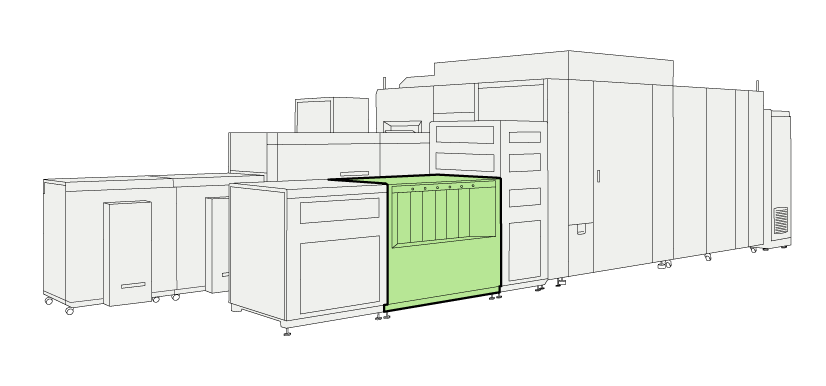

Emplacement de l'armoire à encresLe volet [Consommables] du panneau de commande affiche l'état du stock des encres, le liquide ColorGrip et le stock de liquide PML.
[Consommables] - Vue d'ensembleLes encres, le liquide ColorGrip et le liquide PML sont stockés dans des boîtes de consommables. Les encres et les liquides sont pompés à partir de ces boîtes de consommables vers les tampons. De là, l'imprimante utilise les quantités dont elle a besoin pour les processus d'impression et de maintenance. La quantité totale de chaque liquide disponible correspond à la somme des quantités de consommables présents dans la boîte et le tampon.
Stockage des encres, de ColorGrip et de PML dans l'armoire à encres|
Description |
|
|---|---|
|
1 |
Boîtes d'encres, de ColorGrip et de liquide de maintenance remplaçables |
|
2 |
Tubes de transport des liquides vers les tampons |
|
3 |
Tampons de stockage des liquides |
|
4 |
Tubes de transport des liquides vers l'unité de tête d'impression |
Le paragraphe ci-dessous vous explique le rapport entre l'approvisionnement réel en liquide et les informations d'état figurant sur le panneau de commande. L'exemple illustre l'encre cyan, mais il s'applique à toutes les encres, ainsi qu'aux liquides PML et ColorGrip .

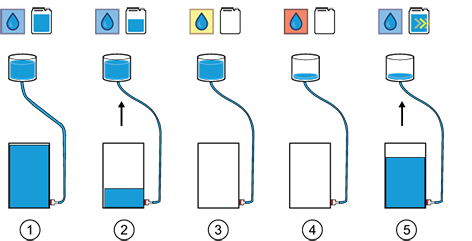

Niveaux de remplissage et informations relatives à l'état sur le panneau de commande|
1 |
Le tampon est plein ; la boîte de consommables vient d'être remplacée. |
|
2 |
Le liquide est en cours d'utilisation depuis le tampon. Pour remplir le tampon, le liquide est continuellement pompé depuis la boîte de consommables. |
|
3 |
La boîte de consommables se vide mais le tampon est toujours plein. |
|
4 |
La boîte de consommables est vide et le tampon se vide. L'impression s'arrête. |
|
5 |
Une nouvelle boîte de consommables a été mise en place. Pour remplir le tampon vide, le liquide est pompé à partir de la boîte. L'icône située sur le panneau de contrôle affiche le symbole de la pompe. |
