画像配置入力モジュール内の SZ ローラーの清掃

1

画像配置入力モジュールのフロントドアを開きます。

2

緑のハンドルを握って用紙ガイドを開きます。

3

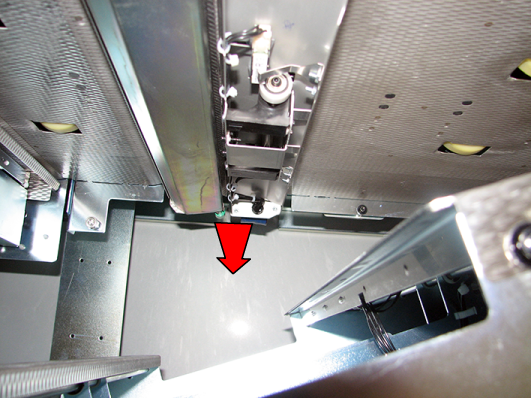

2 つの板バネのうち一方を前方に引くと同時にもう一方を後方 (反対方向) に押し、SZ ユニットを開きます。

メモ

モジュール内部の板バネは作業しづらい位置にあります。

4

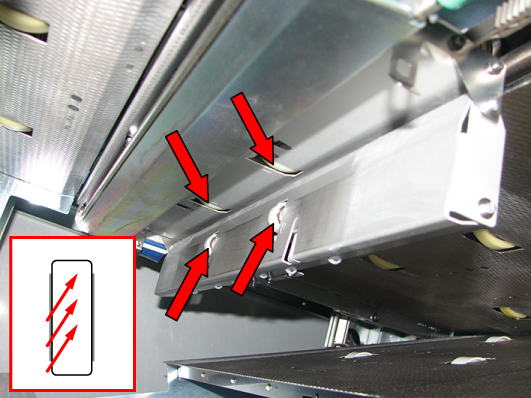

1. クリーニングクロスを湿らせます。

2. クロスを使って上下のローラーを湿らせます。

   ローラーを回転させて表面全体を湿らせます。

5

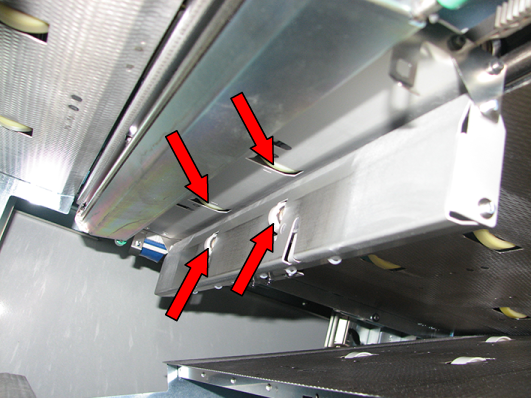

1. ローラーが PML を吸収するまで約 10 秒待ちます。

2. 上下のローラーを清掃します。湿らせたクロスでローラーの汚れを側方から拭き取ります。

   ローラーを回転させて表面全体の汚れを取ります。

メモ

ローラーの色が変化する場合がありますが、この変化でプリンタが損傷することはありません。

6

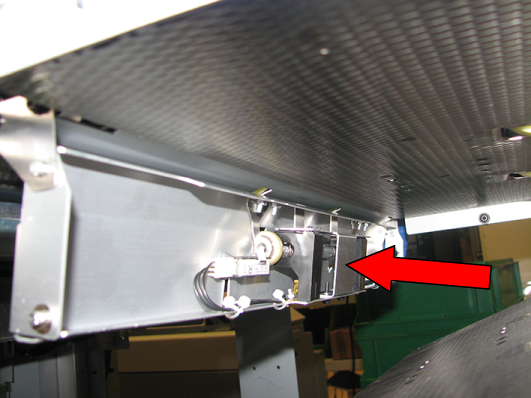

ユニット中央に向かってしっかりと押し込み、SZ ユニットを閉じます。ユニット背面の所定の位置もロックされていることを確認します。

7

緑のハンドルで用紙ガイドを閉じます。

8

画像配置入力モジュールのフロントドアを閉じます。
