Application [Résultats de validation] 

Évaluation du test de validation de couleur

Lors d’un test de validation de couleur, les valeurs mesurées sont comparées aux niveaux de tolérance. Sur la base de cette comparaison, le niveau de qualité est attribué.

• Lorsque le niveau de qualité est indiqué par une lettre (de A à E), le niveau de qualité est conforme aux spécifications et la norme de couleur est respectée. Par conséquent, le test est [Passé]  avec succès.

  REMARQUE

  A est le niveau de qualité le plus élevé.

• Lorsque le niveau de qualité est indiqué en rouge, le niveau de qualité n’est pas atteint et la norme de couleur n’est pas respectée. Par conséquent, le test a [A échoué] .

[Filtres] 

Dans la section [Filtres], vous pouvez filtrer les informations que vous souhaitez voir apparaître dans les graphiques et les rapports.

Vous pouvez sélectionner les informations suivantes :

• [Plage de dates];

• [Nom du test];

• [Imprimante];

• [Spécification du test];

• [Substrat].

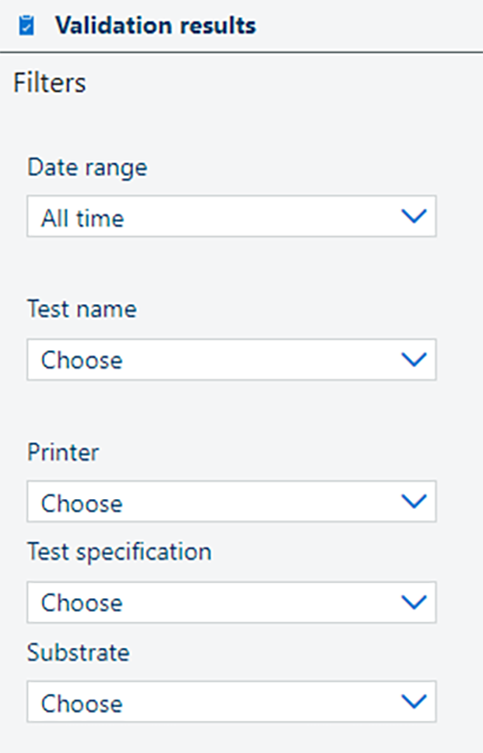

Filtres [Filtres] 

Si vous souhaitez effacer les filtres, cliquez sur le bouton [Réinitialiser la sélection].

Vue Historique : [Résultats globaux] 

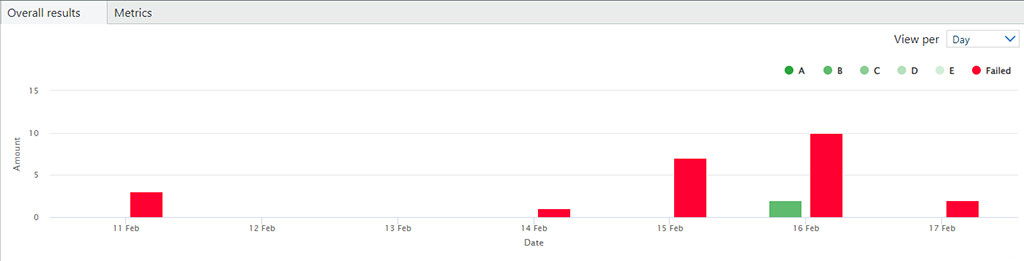

[Résultats globaux] vue par jour

La vue [Résultats globaux] affiche les résultats de validation sur une période donnée. Vous pouvez voir les résultats par jour, semaine, mois ou année. Il est également possible de visualiser les tests qui ont atteint un niveau de qualité particulier.

Zoom sur le graphique [Résultats globaux] 

Lorsque l’ensemble des données disponibles est important, la représentation graphique devient encombrée. Vous pouvez réduire la quantité de données sur le graphique en effectuant un zoom.

Vous pouvez effectuer un zoom avant en utilisant le geste de la souris : double-clic suivi de la sélection d’une zone rectangulaire sur le graphique. Répétez l’opération de zoom jusqu’à ce que vous soyez satisfait.

Appuyez sur le bouton [Réinitialiser le zoom] pour éliminer complètement le facteur de zoom.

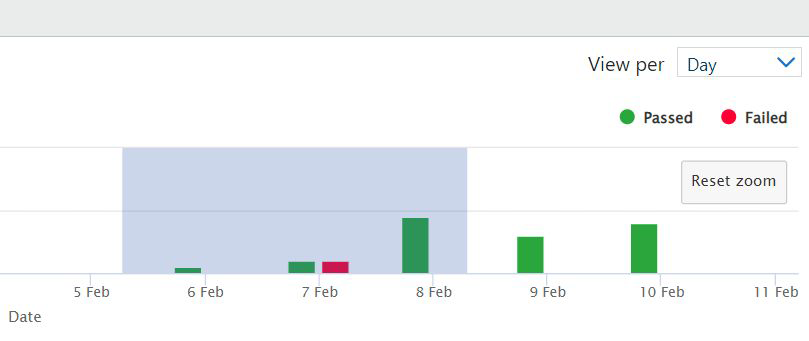

Zoom avant sur le panneau [Résultats globaux] 

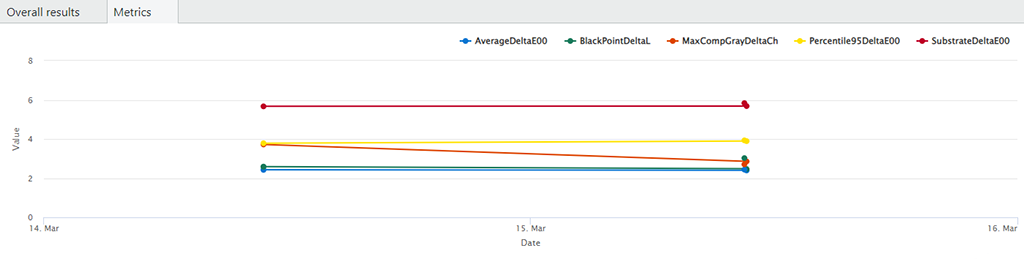

Vue Historique : [Unités de mesure] 

Dans la vue [Unités de mesure], vous pouvez voir des informations plus détaillées sur une métrique spécifique. Pour voir le graphique des métriques, vous devez sélectionner au moins un test pour lequel vous souhaitez voir les données.

REMARQUE

Si vous sélectionnez plus d’un test, vous devez sélectionner les tests qui ont la même spécification de test.

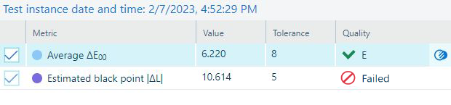

Ouvrez la [Comparaison de validation] à partir des [Résultats de validation] 

Dans la vue [Unités de mesure], vous pouvez sélectionner une des métriques pour ouvrir l'application [Comparaison de validation].

Appuyez sur le bouton situé dans la dernière colonne de la liste. Le bouton n'est visible que lorsque le curseur de la souris survole la ligne du tableau. Les valeurs de référence pertinentes seront remplies dans la [Comparaison de validation].

[Instances de test] 

Dans le tableau [Instances de test], vous pouvez voir un aperçu des tests de validation effectués, leur statut (icône verte si le test a été passé avec succès et rouge si le test a échoué) et leur niveau de qualité. Pour ajouter ou supprimer des colonnes contenant des informations sur les rapports de test, cliquez sur l’icône . Les informations suivantes sur les tests sont disponibles :

• [Disponibilité];

• [Commentaires];

• [Date et heure];

• [Code court d’identification];

• [Imprimante];

• [Niveau de qualité];

• [Substrat];

• [Nom du test];

• [Spécification du test].

Opérations des [Instances de test] 

Vous pouvez ouvrir ou télécharger les résultats du test au format PDF.

Supprimez les [Instances de test] dont vous n’avez plus besoin.

Boutons dans la barre d’outils du tableau [Instances de test]
