Модуль [Результаты проверки] 

Оценка проверки цветов

Во время теста для проверки цветов измеренные значения сравниваются с уровнями допуска. По результатам этого сравнения присваивается тот или иной уровень качества.

• Если назначенный уровень качества обозначается буквой (от A до E), то уровень качества соответствует техническим характеристикам и требования стандарта цветов соблюдаются. Следовательно, тест [Пройдено]  успешно пройден.

  ПРИМЕЧАНИЕ

  А — это наивысший уровень качества.

• Если уровень качества показан красным, значит требуемый уровень качества не достигнут, и требования стандарта цветов не соблюдаются. Следовательно, тест [Не пройдено]  не пройден.

[Фильтры] 

В разделе [Фильтры] можно фильтровать информацию для отображения на графиках и в отчетах.

Можно выбрать следующее:

• [Диапазон дат];

• [Имя теста];

• [Принтер];

• [Спецификация теста];

• [Субстрат].

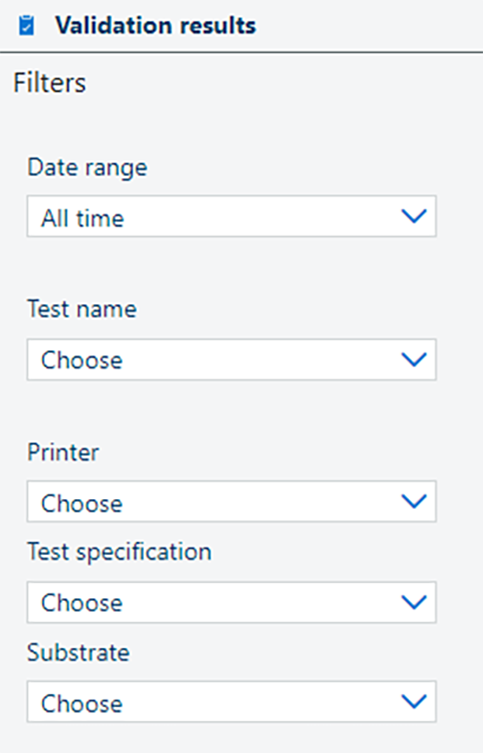

Фильтры [Фильтры] 

Чтобы очистить фильтры, нажмите кнопку [Отмена выбора].

Представление журнала: [Общие результаты] 

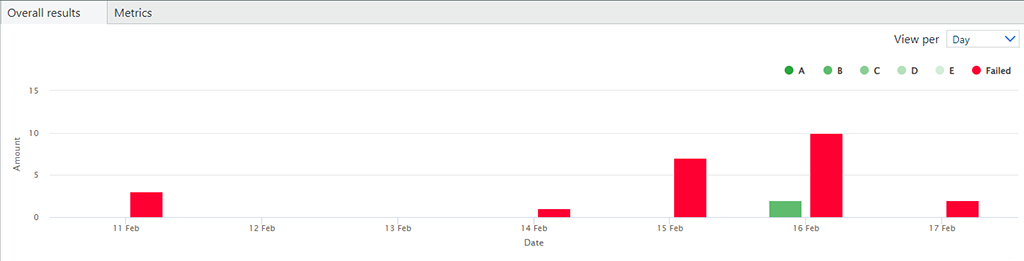

[Общие результаты] просмотров в день

В представлении [Общие результаты] отображаются результаты проверки за определенный период. Можно просмотреть результаты за день, неделю, месяц или год. Также можно просмотреть тесты, пройденные с определенным уровнем качества.

Масштабирование графика [Общие результаты] 

Если доступный набор данных слишком большой, графическое представление становится неразборчивым. Можно уменьшить количество данных на графике, увеличив масштаб.

Чтобы увеличить масштаб, дважды щелкните мышью и выберите прямоугольную область на графике. Повторяйте операцию масштабирования до получения желаемой детализации.

Нажмите кнопку [Сбросить масштаб], чтобы полностью сбросить коэффициент масштабирования.

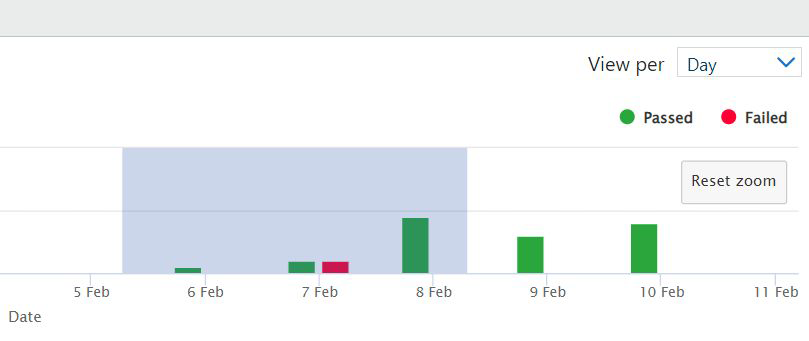

Увеличение масштаба панели [Общие результаты] 

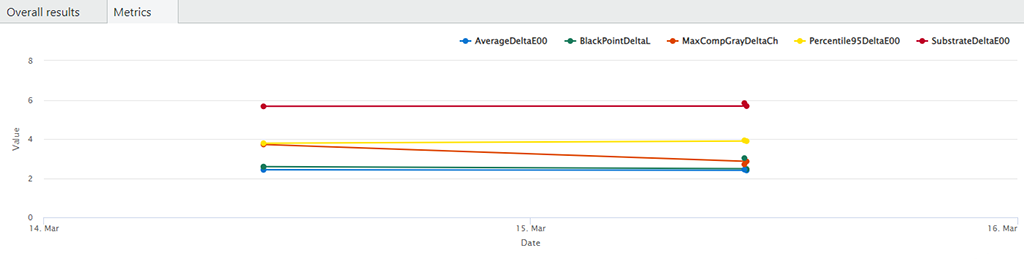

Представление журнала: [Показатели] 

В представлении [Показатели] отображается более подробная информация об определенном показателе. Для просмотра графика показателей нужно выбрать по меньшей мере один тест, данные по которому требуется просмотреть.

ПРИМЕЧАНИЕ

Если выбирается несколько тестов, следует выбирать тесты с одинаковой спецификацией.

Откройте [Проверочное сравнение], а затем [Результаты проверки].

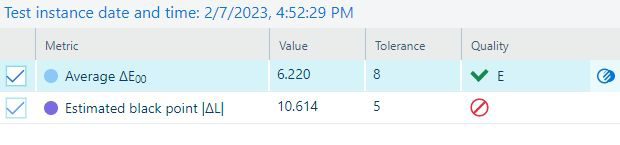

В представлении [Показатели] можно выбрать один из показателей, чтобы открыть модуль [Проверочное сравнение].

Нажмите кнопку в последней колонке списка. Кнопка отображается только при наведении курсора мыши на строку таблицы. В [Проверочное сравнение] будут подставлены соответствующие контрольные значения.

[Экземпляры тестов] 

В таблице [Экземпляры тестов] представлен обзор выполненных проверочных тестов, их состояние (зеленый значок, если тест успешно пройден, и красный значок, если тест не пройден) и уровень качества. Чтобы добавить или удалить столбцы с информацией об отчетах о тестах, нажмите значок . Доступна следующая информация о тестах:

• [Доступность];

• [Комментарии];

• [Дата и время];

• [Краткий идентификационный код];

• [Принтер];

• [Уровень качества];

• [Субстрат];

• [Имя теста];

• [Спецификация теста].

Операции [Экземпляры тестов] 

Вы можете открыть или загрузить результаты теста в формате PDF.

Удалите [Экземпляры тестов], которые вам больше не нужны.

Кнопки на панели инструментов таблицы [Экземпляры тестов]
