[Validierungsergebnisse] -App

Auswertung des Farbwiedergabetests

Während eines Farbwiedergabetests werden die gemessenen Werte mit den Toleranzstufen verglichen. Auf Basis dieses Vergleichs wird die Qualitätsstufe zugewiesen.

• Wenn die Qualitätsstufe mit einem Buchstaben (von A bis E) angegeben wird, liegt die Qualitätsstufe innerhalb der Spezifikationen und der Farbstandard wird erfüllt. In diesem Fall ist der Test erfolgreich [Übergeben] .

  HINWEIS

  A ist die höchste Qualitätsstufe.

• Wenn die Qualitätsstufe rot angezeigt wird, wird die erforderliche Qualitätsstufe nicht erreicht und der Farbstandard wird nicht erfüllt. Daher ist der Test [Fehlgeschlagen] .

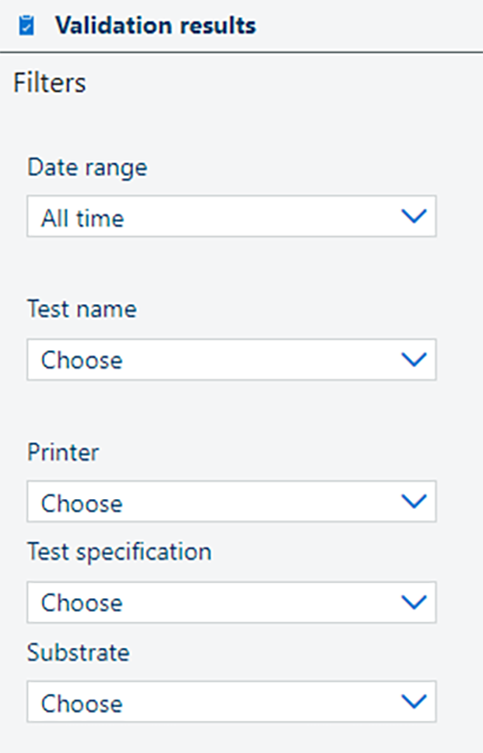

[Filter] 

Im Abschnitt [Filter] können Sie die in den Diagrammen und Berichten angezeigten Informationen filtern.

Sie haben folgende Auswahlmöglichkeiten:

• [Datenbereich];

• [Testname];

• [Drucker];

• [Testspezifikation];

• [Trägermaterial].

[Filter] -Filter

Klicken Sie auf die Schaltfläche [Auswahl zurücksetzen], wenn Sie die Filter abwählen möchten.

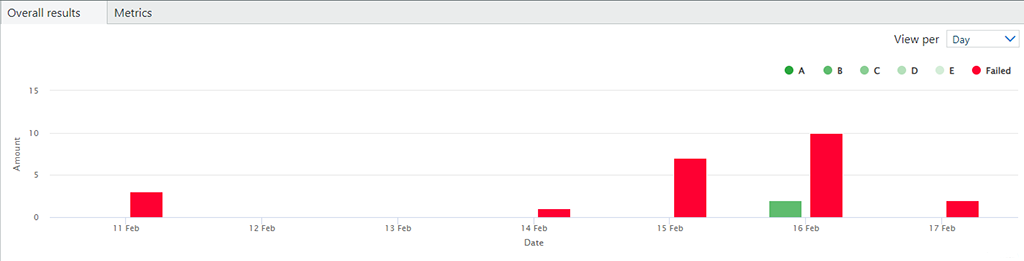

Verlaufsansicht: [Gesamtergebnisse] 

[Gesamtergebnisse] pro Tag

Die [Gesamtergebnisse] -Ansicht zeigt die Validierungsergebnisse über einen bestimmten Zeitraum an. Die können sich die Ergebnisse pro Tag, Woche, Monat oder Jahr anzeigen lassen. Es ist auch möglich, nur die Tests anzeigen zu lassen, die eine bestimmte Qualitätsstufe erreicht haben.

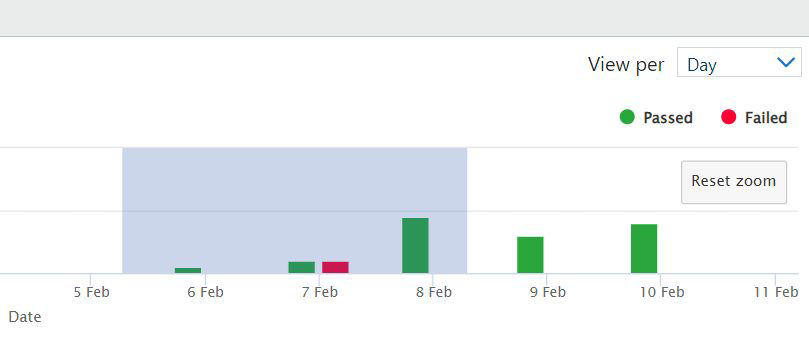

Zoomen des Diagramms [Gesamtergebnisse] 

Wenn der verfügbare Datensatz groß ist, wird die grafische Darstellung unübersichtlich. Sie können die Menge der Daten im Diagramm durch Zoomen reduzieren.

Mit der Mausgeste Doppelklick und anschließender Auswahl eines rechteckigen Bereichs im Diagramm können Sie die Ansicht zoomen. Wiederholen Sie den Zoomvorgang, bis Sie zufrieden sind.

Drücken Sie die Taste [Zoom zurücksetzen], um den Zoomfaktor vollständig zu eliminieren.

Zoomen des Bereichs [Gesamtergebnisse] 

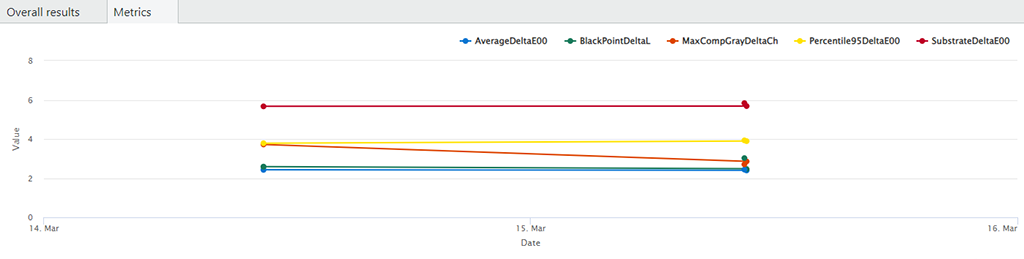

Verlaufsansicht: [Metriken] 

In der [Metriken] -Ansicht können Sie detailliertere Informationen zu einer bestimmten Metrik anzeigen lassen. Zum Anzeigen des Metrik-Diagramms muss mindestens ein Test ausgewählt werden, für den Sie die Daten anzeigen möchten.

HINWEIS

Wenn Sie mehr als einen Test auswählen, müssen Sie die Tests mit derselben Testspezifikation auswählen.

Öffnen der [Validierungsvergleich] über den [Validierungsergebnisse] 

In der Ansicht [Metriken] können Sie eine der Metriken auswählen, um die [Validierungsvergleich] -App zu öffnen.

Drücken Sie die in der letzten Spalte der Liste befindliche Schaltfläche . Die Schaltfläche wird nur angezeigt, wenn der Mauszeiger über der Tabellenzeile bewegt wird. Die [Validierungsvergleich] ist mit den relevanten Referenzwerten ausgefüllt.

[Instanzen testen] 

In der Tabelle [Instanzen testen] können Sie eine Übersicht über die durchgeführten Validierungstests, deren Status (grünes Symbol, wenn der Test erfolgreich war und rot, wenn der Test fehlgeschlagen ist) und die Qualitätsstufe sehen. Klicken Sie auf das Symbol , um Spalten mit Informationen zu den Testberichten hinzuzufügen oder zu entfernen. Folgende Informationen zum Test sind verfügbar:

• [Verfügbarkeit];

• [Kommentare];

• [Datum und Uhrzeit];

• [ID-Kurzcode];

• [Drucker];

• [Qualitätsniveau];

• [Trägermaterial];

• [Testname];

• [Testspezifikation].

[Instanzen testen] -Vorgänge

Die Testergebnisse können als PDF geöffnet oder heruntergeladen werden.

Löschen Sie den [Instanzen testen], den Sie nicht mehr benötigen.

Schaltflächen in der Symbolleiste der Tabelle [Instanzen testen]
