用于长纸张的特殊进纸器加长导板 (加长纸出纸辅助铁架-B 或 加长纸出纸辅助铁架-C ) 可以装入长纸张，例如，在需要打印书套、横幅、海报或地图时。特殊进纸器最多可以容纳 1 张长纸张。特殊进纸器正面朝上输送介质。
您必须将此加长导板与对齐纸盒 旁路堆栈托盘-D 一起使用。
用于长纸张的加长导板 (加长纸出纸辅助铁架-B /加长纸出纸辅助铁架-C )|

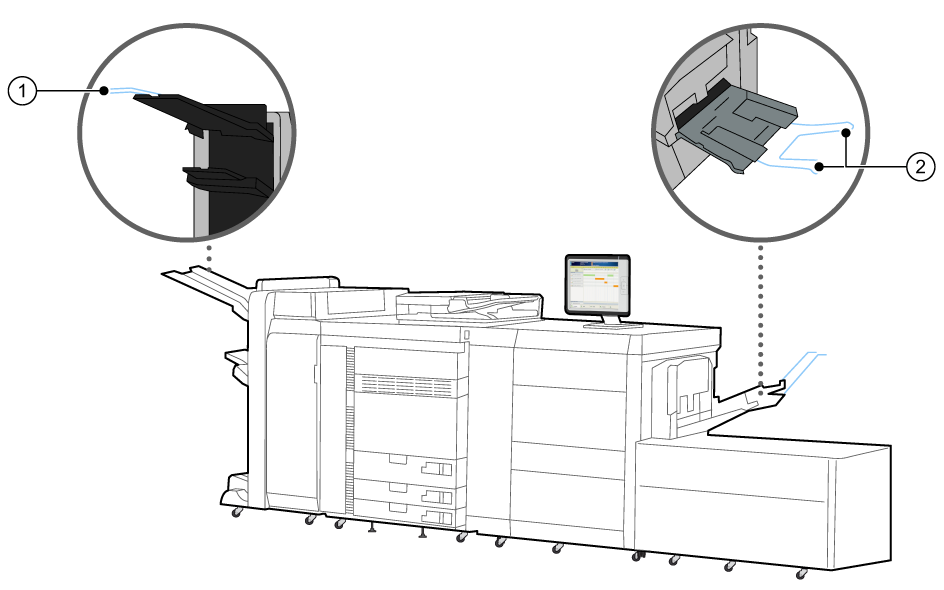

说明加长导板 |
|
|---|---|
|
1 |
加长导板，用于在纸盒中的正确位置放置长纸张 |
|
2 |
加长导板，用于收集长纸张 |
注意
处理纸张时，小心不要被纸张边缘割伤手。
须知
每次仅装入一张纸。
不要装入信封。
仿羊皮纸介质每次只能进纸一张，在每张纸送入出纸盒后应立即取出。同时装入多张纸可能导致卡纸。
一定要正确地定义作业的介质设置，例如重磅纸或透明胶片。定影单元可能变脏，此时需要上门服务。此外，图像质量可能变差。
检查是否正确连接对齐导板以避免卡纸。

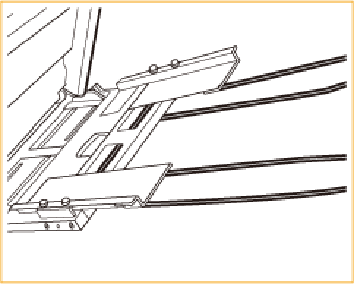

正确连接的对齐导板

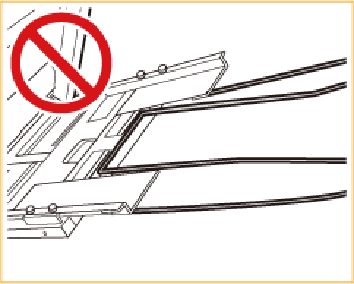

错误连接的对齐导板确保您严格按照说明进行操作。如果未正确地装入介质，则可能出现卡纸、弄脏机器部件或打印质量不佳等问题。
检查并准备介质。
如果适用，请将打印系统从休眠模式唤醒。
|
操作 |
||
|---|---|---|
|
1 |

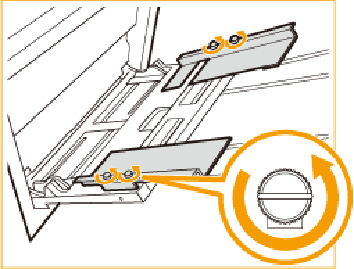

拧松对齐导板的 4 个旋钮。 |
|
|
2 |

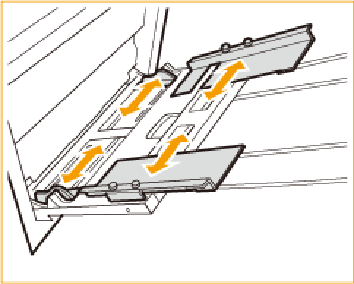

根据介质的宽度调整对齐导板和纸导板的位置。 |
|
|
3 |

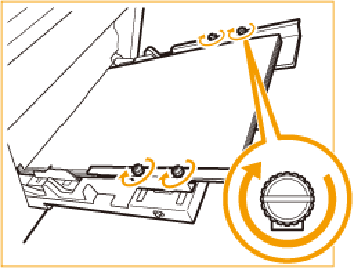

旋紧旋钮。 |
|
|
4 |

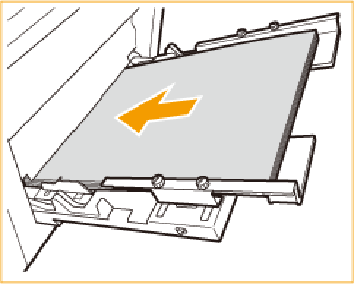

将一张纸装入特殊进纸器中。 须知
确保装入的介质叠未超过装入限制标记 ( |
|
将原包装中剩下的介质重新包装，然后存放在干燥的地方，避免阳光直射或高温。
)。
