Materialet måste fyllas på i optimalt skick och enligt påfyllningsinstruktionerna.
Ett jobb behöver även material för att skriva ut kvalitetskontrollark. Detta material kan vara jobbmaterial eller alternativa material om jobbmaterialet inte passar som kvalitetskontrollark. Dessa alternativa material har fyllts på i pappersfacket som är konfigurerat för detta syfte.
Arken i pappersmodulen separeras med luftseparationstekniken. Luftseparationstekniken har två lägen för att garantera optimal separation för alla materialvikter. Dessa lägen konfigureras automatiskt när material tilldelas.
Om arkseparationsfel inträffar för tungt material (>270 g/m²/ 100 lb cover), rekommenderas att en metallinläggsplatta infogas i pappersfacket. Mer information om hur du undviker arkseparationsfel och hur du infogar metallinläggsplattan finns i Tungt material som orsakar arkseparationsfel.

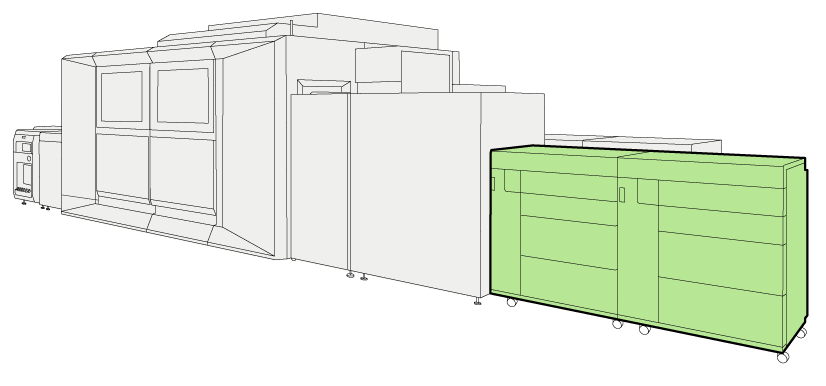

Plats för pappersmodulen (vy framifrån)
OBS!
Du kan låta materialet finnas kvar i pappersfacken när skrivaren är i viloläge.
Lägg tillbaka allt påfyllt material i originalförpackningen eller annat fuktresistent material innan skrivaren övergår till avstängningsläge.
Packa försiktigt upp och kontrollera ett ris med material eller en bunt med ungefär 500 ark (80 g/m² / 20 lb bond).
Lägg i media så fort som möjlighet efter att du packat upp det.
Denna underhållsåtgärd registreras, klicka på här för att visa instruktionsvideon.
|
Åtgärd |
|||
|---|---|---|---|
|
1 |
Öppna pappersfacket från schemat, fackvyn eller knappen på kontrollpanelen i pappersmodulen. Endast ett fack kan vara öppet åt gången. Du kan öppna ett pappersfack under pågående utskrift. Pappersfacket öppnas så snart som möjligt. Utskriftsprocessen fortsätter om samma material även är tillgängligt i ett annat pappersfack. Utskriften avbryts om det inte finns något pappersfack med det materialet. |
||
|
2 |
Om pappersfacket inte innehåller något material fortsätter du med steg 6. Om materialet har en annan storlek än det material som fylldes på senast fortsätter du med steg 3. Om materialet har samma storlek som det material som fylldes på senast fortsätter du med steg 10. |
||
|
3 |
Vrid knappen moturs för att flytta skjutreglagen från den ilagda bunten. |
|
|
|
4 |
Tryck ihop de gröna handtagen på det främre skjutreglaget för att flytta de bakre skjutreglagen från bunten. |
|
|
|
5 |
Ta bort bunten. Slå noggrant in återstående material i originalförpackningen eller annat fuktresistent material. Använd riktningen i originalförpackningen. |
||
|
6 |

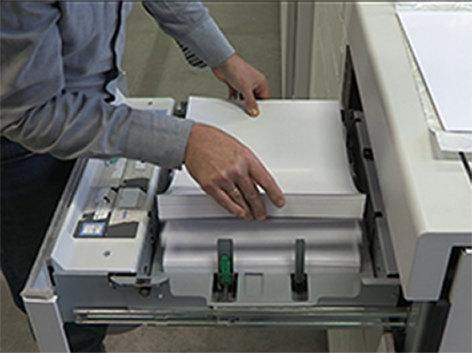

Ta fram en ny bunt för att lägga i. Ta först en liten bunt för att justera skjutreglagen. Använd pilens riktning på förpackningsetiketten för att fylla på arken med framsidan upp i pappersfacket. Lägg försiktigt bunten i mitten av pappersfacket, justerat mot den vänstra guideplattan. |
|
|
|
7 |
Vrid knappen långsamt moturs tills skjutreglagen vidrör bunten utan att skada den. |
|
|
|
8 |
Tryck ihop de gröna handtagen på det främre skjutreglaget för att flytta de bakre skjutreglagen mot bunten utan att skada den. |
|
|
|
9 |
Om papper har laddats i pappersfack 1 eller 2, fortsätt med nästa steg. Om papper har laddats i pappersfack 3 eller 4, ska du fläkta bunten på följande sätt:
|
|
|
|
10 |
Ta nästa materialbunt. Fyll inte på mer än 500 ark (80 g/m² / 20 lb bond) samtidigt. Pappersfack 1 och 2 rymmer ett ris (cirka 500 ark (80 g/m² / 20 lb bond)). Pappersfack 3 och 4 rymmer tre ris. Lägg försiktigt den nya bunten på den redan ilagda bunten utan att justera skjutreglagen. |
|
|
|
11 |
 VIKTIGT!
Se till att den ilagda pappersbunten inte överskrider höjdmarkeringen på det bakre skjutreglaget. Den materialbunt som har fyllts på är då högst 63 mm/2,48” (pappersfack 1 och 2) eller 181 mm/7,13” (pappersfack 3 och 4). |
||
|
12 |
Fläkta bunten för pappersfack 1 eller 2:
|
|
|
|
13 |
Tryck pappersfacket försiktigt bakåt tills det klickar till. |
|
|
OBS!
Det kan hända att skadade eller deformerade ark hamnar på pappersbanan. Sentryn kan identifiera dessa felaktiga ark och rensa bort dem till sentryfacket. Det finns riktlinjer för att förhindra utmatning i sentryfacket.
