I supporti devono essere caricati in condizioni ottimali e in base alle istruzioni di caricamento.
Un lavoro richiede anche supporti per la stampa di fogli di controllo qualità. Tali supporti possono essere supporti del lavoro o supporti alternativi se il supporto del lavoro non è adatto ai fogli di controllo qualità. Questi supporti alternativi vengono caricati nel vassoio della carta appositamente configurato.
I fogli nel modulo carta vengono separati mediante la tecnica di separazione ad aria. La tecnica di separazione ad aria dispone di due modalità per garantire una separazione ottimale di tutti i supporti. Queste modalità vengono configurate automaticamente al momento dell'assegnazione dei supporti.
Se si verificano errori di separazione fogli per supporti pesanti (>270 g/m² / 100 lb cover), si consiglia di inserire una piastra di intarsio metallico nel vassoio della carta. Per ulteriori informazioni su come evitare errori di separazione fogli e come inserire la piastra di intarsio metallico, vedere Supporti pesanti che causano errori di separazione fogli.

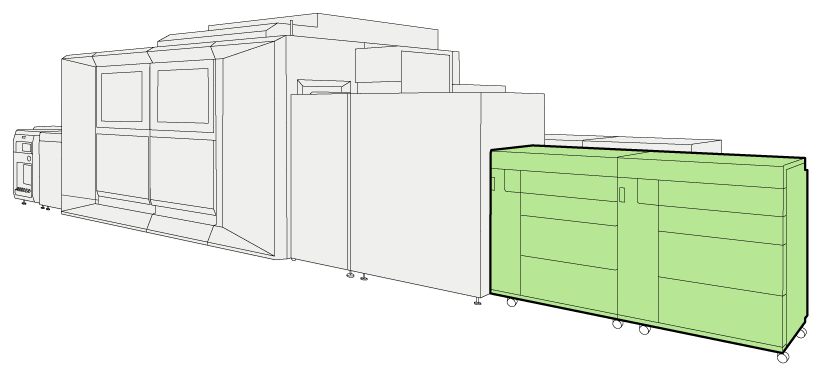

Ubicazione del modulo carta (vista anteriore)
NOTA
È possibile lasciare i supporti nei vassoi carta quando la stampante è in modalità di attesa.
Riavvolgere tutti i supporti caricati nella confezione originale o in altro materiale resistente all'umidità prima che venga attivata la modalità di arresto della stampante.
Spacchettare con cura e controllare una pila di supporti o una pila di circa 500 fogli (80 g/m² / 20 lb bond).
Caricare i supporti immediatamente dopo averli spacchettati.
Questa azione di manutenzione viene registrata, fare clic qui per visualizzare il video delle istruzioni.
|
Azione |
|||
|---|---|---|---|
|
1 |
Aprire il vassoio della carta mediante la pianificazione, la vista dei vassoi o il pulsante sul pannello di controllo del modulo carta. È possibile aprire un solo vassoio alla volta. È possibile aprire un vassoio carta quando la stampante sta eseguendo una stampa. Il vassoio della carta si apre non appena possibile. Quando gli stessi supporti sono disponibili anche in un altro vassoio carta, il processo di stampa continua. Quando i supporti non sono disponibili in altri vassoi della carta, il processo di stampa si interrompe. |
||
|
2 |
Quando il vassoio carta non contiene supporti, continuare con il punto 6. Quando i supporti hanno un formato diverso rispetto agli ultimi supporti caricati, continuare con il punto 3. Quando i supporti hanno lo stesso formato degli ultimi supporti caricati, continuare con il punto 10. |
||
|
3 |
Ruotare la manopola in senso antiorario per allontanare i cursori laterali dalla pila caricata. |
|
|
|
4 |
Stringere forte la maniglia verde del cursore anteriore per allontanare i cursori laterali e superiore dalla pila. |
|
|
|
5 |
Rimuovere la pila. Riavvolgere con attenzione i supporti rimanenti nel materiale di imballaggio originale o in altro materiale resistente all'umidità. Utilizzare l'orientamento originale della confezione. |
||
|
6 |

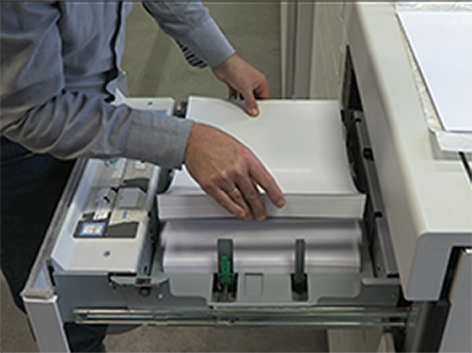

Procurarsi una nuova risma di supporti per il caricamento. Prima di tutto, procurarsi una risma piccola per regolare i cursori. Utilizzare la direzione della freccia sull'etichetta della confezione per caricare i fogli con il lato di stampa rivolto verso l'alto nel vassoio della carta. Poggiare con attenzione la pila al centro del vassoio della carta, allineandola lungo la piastra di guida sinistra. |
|
|
|
7 |
Ruotare lentamente la manopola in senso orario finché i cursori laterali non toccano la pila senza danneggiarla. |
|
|
|
8 |
Stringere forte la maniglia verde del cursore anteriore per avvicinare i cursori laterali e superiore alla pila senza danneggiarla. |
|
|
|
9 |
Se la carta è caricata nel vassoio della carta 1 o 2, andare al passaggio successivo. Se la carta è caricata nel vassoio della carta 3 o 4, smazzare bene la risma come descritto di seguito:
|
|
|
|
10 |
Prendere la successiva risma di supporti. Non caricare più di 500 fogli (80 g/m² / 20 lb bond) contemporaneamente. I vassoi carta 1 e 2 possono contenere una risma (circa 500 fogli (80 g/m² / 20 lb bond)). I vassoi della carta 3 e 4 possono contenere tre risme. Posizionare con attenzione la nuova pila sulla pila già caricata senza regolare i cursori. |
|
|
|
11 |
 IMPORTANTE
Accertarsi che la pila di supporti caricati non superi il contrassegno del limite di caricamento sul cursore posteriore. La pila di supporti caricati è quindi di 63 mm/2,48" max. (vassoi della carta 1 e 2) o di 181 mm/7,13" max. (vassoi della carta 3 e 4). |
||
|
12 |
Smazzare bene la risma per il vassoio della carta 1 o 2:
|
|
|
|
13 |
Chiudere delicatamente il vassoio della carta, finché non scatta in posizione. |
|
|
NOTA
Può accadere che fogli danneggiati o deformati raggiungano il percorso della carta. Il sentry è in grado di rilevare questi fogli non perfetti e di eliminarli inviandoli al vassoio sentry. Sono disponibili linee guida per evitare l'output al vassoio sentry.
