Sostituzione della cassetta per tessuto

Introduzione

È possibile sostituire la cassetta per tessuto senza intervento del servizio di assistenza.

Video: Sostituzione della cassetta per tessuto

  • Il pannello dell'operatore presenta un'avvertenza arancione quando è possibile sostituire la cassetta per tessuto.

  • Il pannello dell'operatore presenta un'avvertenza rossa quando è necessario sostituire la cassetta per tessuto.

  • È possibile estrarre una cassetta per tessuto parzialmente utilizzata e reinserirla in un secondo momento.

Prima di iniziare

Usare quanto prescritto per l'unità Colorado M-series:

  • Guanti in Microflex per la manipolazione degli inchiostri

  • Cassetta per tessuto

NOTA

Per informazioni sui materiali di manutenzione prescritti, vedere Elenco dei materiali di manutenzione della Colorado M-series.

ATTENZIONE

Indossare i guanti prescritti quando è possibile il contatto con l'inchiostro o con i materiali per la manutenzione. I guanti dovrebbero sempre sovrapporsi alle maniche. Attenersi alle linee guida delle Schede dati di sicurezza (SDS) per garantire la massima sicurezza.

Procedura

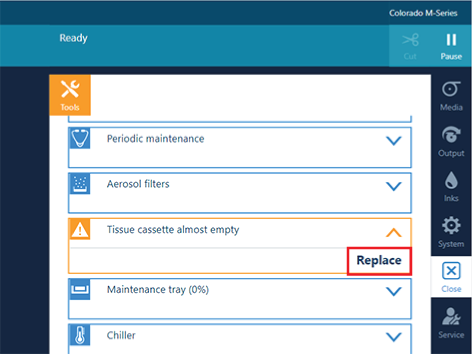

  1. Nel pannello dell'operatore, toccare l'icona [Strumenti] sulla destra.
  2. Passare alla [Cassetta per tessuto].
  3. Toccare [Sostituire] e leggere le istruzioni.
    NOTA

    Nella versione 4.0 del software non si deve toccare [Sostituire]. Si deve invece spingere con delicatezza il carrello della testina di stampa verso sinistra portandolo sulla posizione di manutenzione manuale.

    IMPORTANTE

    Toccare il carrello della testina di stampa sulla sola area coperta, altrimenti è possibile danneggiare le testine di stampa.

  4. Passare al lato di ingresso dei supporti e attendere sino a che il carrello si porta in posizione.
  5. Indossare i guanti approvati per l'unità Colorado M-series.
  6. Aprire la copertura superiore.

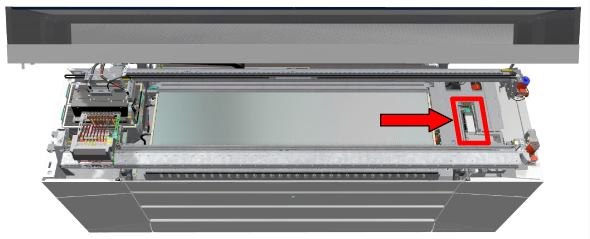

  7. Localizzare la stazione di manutenzione con la cassetta per tessuto sul lato destro.

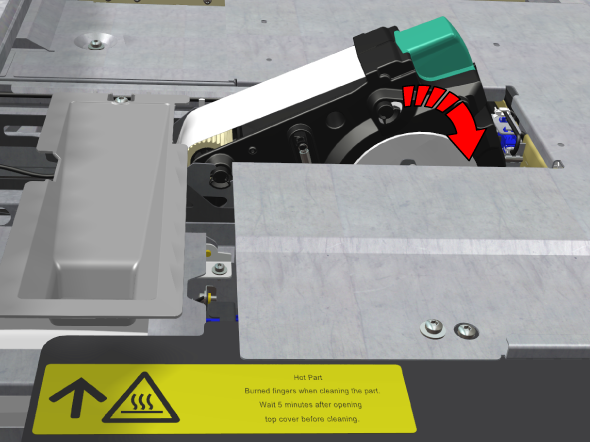

  8. Tenere l'impugnatura verde della cassetta per tessuto tra il pollice e l'indice.

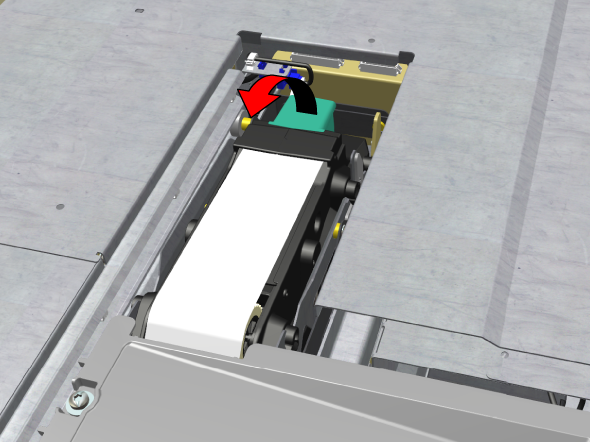

    Sollevare verso l'alto per rimuovere la cassetta per tessuto.

  9. Smaltire la cassetta per tessuto come rifiuto chimico, secondo le normative locali.
  10. Prendere una nuova cassetta per tessuto

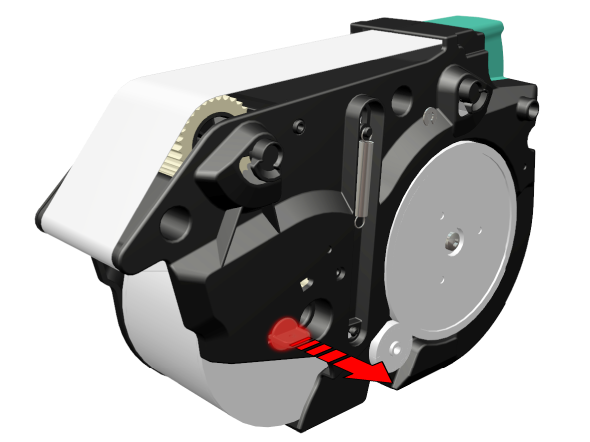

  11. Rimuovere il blocco trasporto dalla nuova cassetta per tessuto.

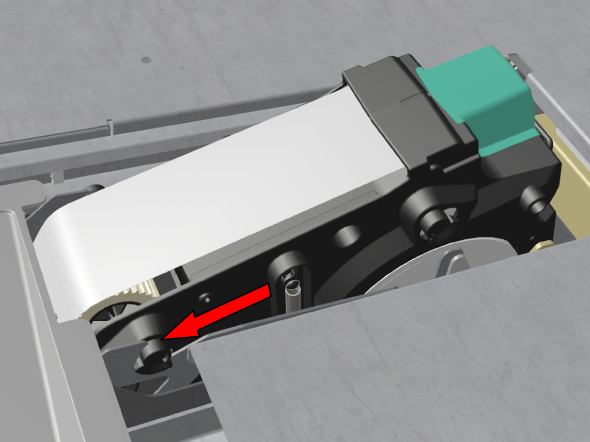

  12. Inserire la nuova cassetta per tessuto nell'apposita fessura.

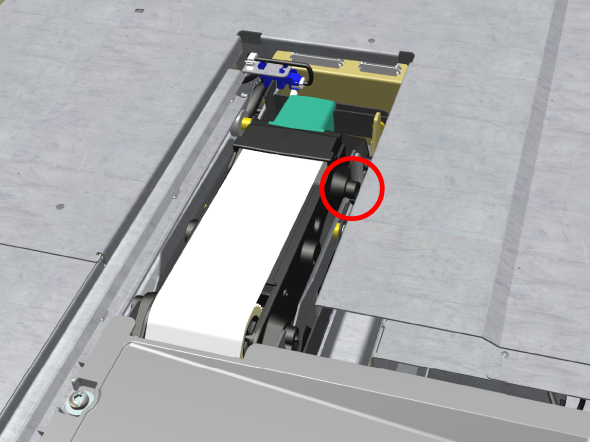

    Accertarsi che la cassetta per tessuto sia inserita a fondo nel supporto.

  13. Smaltire i guanti come rifiuti chimici, secondo le normative locali.
  14. Chiudere la copertura superiore.

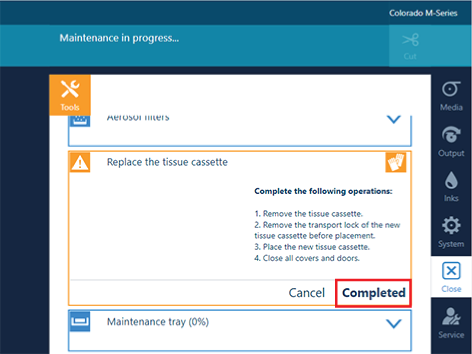

  15. Sul pannello dell'operatore, toccare [Completato] per concludere la manutenzione.

    I contatori verranno azzerati.
