Austausch der Papierkassette

Einführung

Die Papierkassetten können ohne Zuhilfenahme des Kundendienstes ausgetauscht werden.

Video: Ersetzen Sie die Papierkassette

  • Am Bedienfeld wird eine Warnung mit der Alarmstufe Orange ausgegeben, wenn die Papierkassette ausgetauscht werden kann. Zu diesem Zeitpunkt ist dies aber noch nicht unbedingt erforderlich.

  • Am Bedienfeld wird eine Warnung mit der Alarmstufe Rot ausgegeben, wenn die Papierkassette sofort ausgetauscht werden muss.

  • Sie können eine teilweise benutzte Papierkassette herausnehmen und später wieder einlegen.

Vorbereitungen

Verwenden Sie die folgenden, für den Drucker Colorado M-series vorgeschriebenen Wartungsmaterialien:

  • Microflex-Handschuhe zur Handhabung von Tinte

  • Papierkassette

HINWEIS

Weitere Informationen zu den vorgeschriebenen Wartungsmaterialien finden Sie im Abschnitt Wartungsmaterialien für den Drucker Colorado M-series.

ACHTUNG

Tragen Sie die vorgesehenen Handschuhe, wenn Sie mit Tinte oder Wartungsmaterialien in Berührung kommen können. Die Handschuhe müssen einen Teil der Ärmel der Oberbekleidung bedecken. Lesen und befolgen Sie die Sicherheitshinweise in den Sicherheitsdatenblättern, um maximale Sicherheit zu gewährleisten.

Prozedur

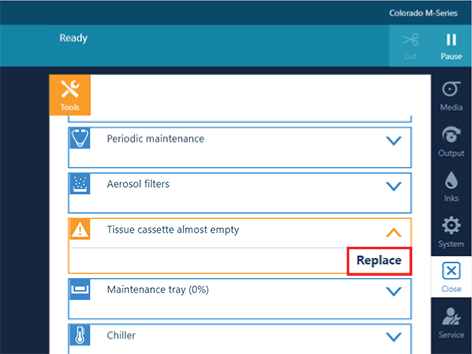

  1. Tippen Sie im Bedienfeld in der rechten Leiste auf das Symbol [Tools].
  2. Weiter zu [Papierkassette].
  3. Tippen Sie auf [Austauschen], und lesen Sie die Anweisungen.
    HINWEIS

    In der Softwareversion 4.0 tippen Sie nicht auf [Austauschen]. Für die manuelle Wartung müssen Sie den Druckkopfschlitten vorsichtig nach links in die Parkposition schieben.

    WICHTIG

    Achten Sie darauf, dass Sie den Druckkopfschlitten nur an seiner Abdeckung anfassen, da sonst die Druckköpfe beschädigt werden können.

  4. Gehen Sie zur Materialeingabeseite und warten Sie, bis der Schlitten in Position gefahren ist.
  5. Ziehen Sie die für den Colorado M-series zugelassenen Handschuhe an.
  6. Öffnen Sie die obere Abdeckung.

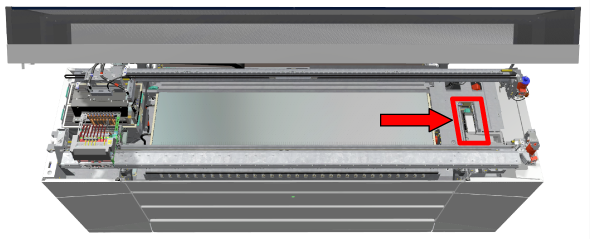

  7. Auf der rechten Seite befindet sich die Wartungseinheit mit der Papierkassette.

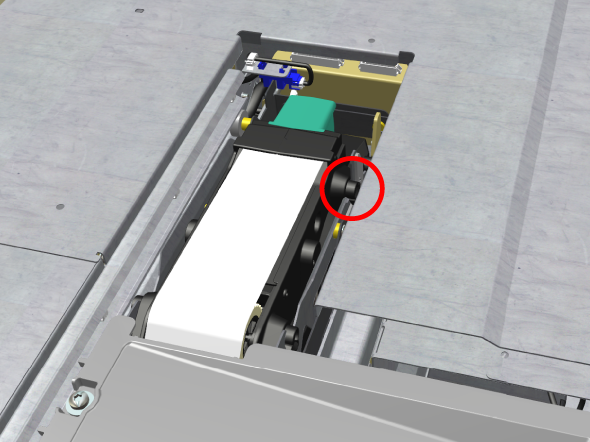

  8. Halten Sie den grünen Griff der Papierkassette zwischen Daumen und Zeigefinger.

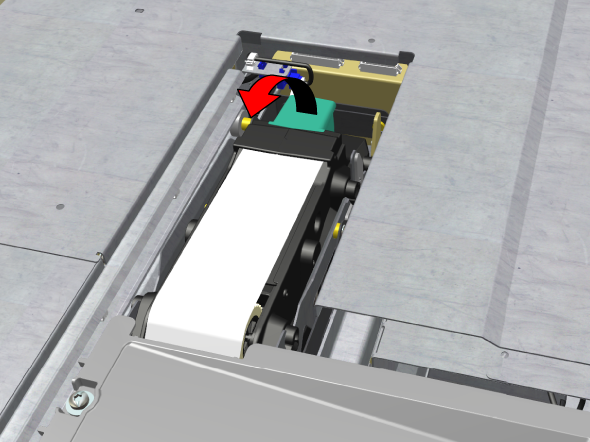

    Heben Sie die Papierkassette nach oben heraus.

  9. Entsorgen Sie die Papierkassette gemäß den örtlichen Entsorgungsvorschriften als chemischen Abfall.
  10. Nehmen Sie eine neue Papierkassette

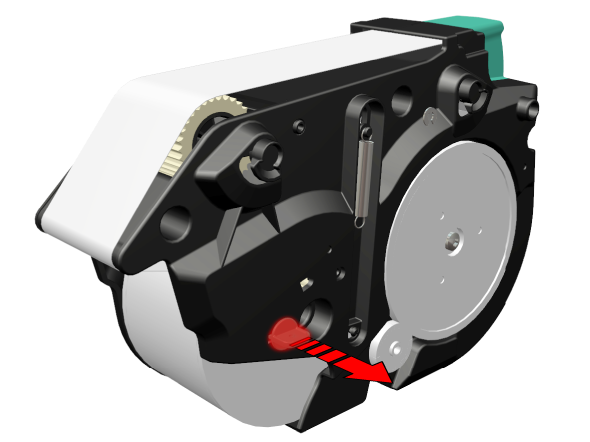

  11. Entfernen Sie die Transportsicherung von der neuen Papierkassette.

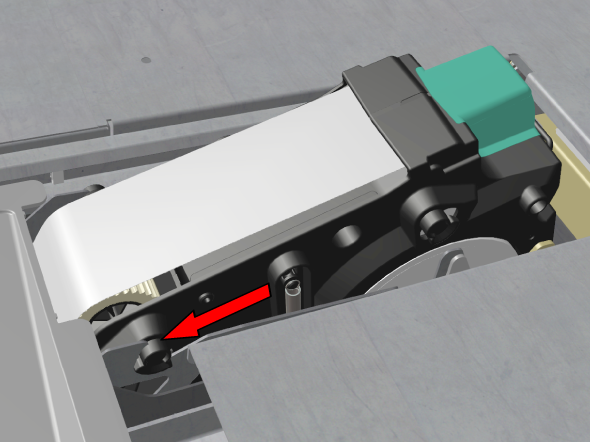

  12. Setzen Sie die neue Papierkassette in den Schlitz ein.

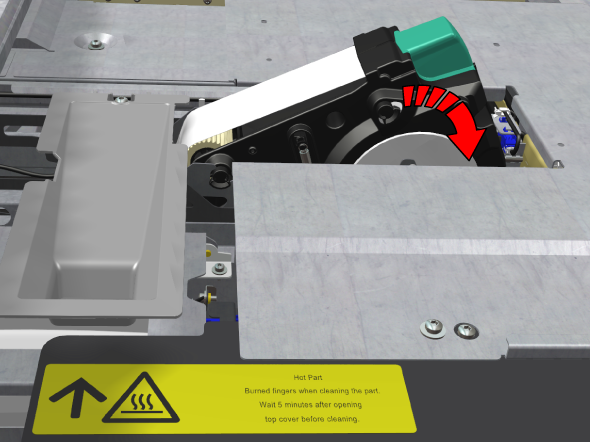

    Vergewissern Sie sich, dass die Papierkassette vollständig in der Halterung eingerastet ist.

  13. Entsorgen Sie die Handschuhe als chemischen Abfall gemäß den örtlichen Entsorgungsvorschriften.
  14. Schließen Sie die obere Abdeckung.

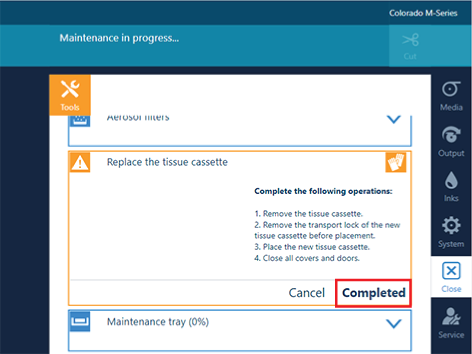

  15. Tippen Sie am Bedienfeld auf [Abgeschlossen], um den Wartungsvorgang abzuschließen.

    Der Zähler wird zurückgesetzt.
