Medya Hizalama

Tanıtım

Medya, kayıt pimleri, tabla cetvelleri ve doğrudan tabla üzerine basılan diğer işaretler kullanılarak tablaya kaydedilebilir.

Masa cetvelleri

Cetveller tablo üzerine basılır ve tablodaki 0,0 baskı başlangıç noktalarından kaynaklanan yatay ve dikey bir kural sağlar. Cetveller ayrıca başlangıç noktasından uzakta bir yerde yazdırmaya başlamanız gerektiğinde ofset/dengeleme mesafelerini belirlemenize yardımcı olur. Daha fazla bilgi için, Bkz. Cetvelleri masanın üzerine yazdırın.

Özel referans noktaları Ayarlar sekmesinde tanımlanabilir. Tanımlanan özel referans noktalarını tablo üzerine yazdırmak için Araçlar bölümüne gidin - Özel baskılar ve seçin: Referans noktası kılavuzu.

Kayıt pimi sistemi

Hizalama pim sistemi, operatörün medyayı vakum tablası üzerine hizalamasına yardımcı olur. Hizalama pimleri, vakum anahtarına bağlanabilir veya medyanın yazıcı başlangıç noktasına göre hızlı şekilde hizalanması için operatör tarafından manuel olarak etkinleştirilebilir. Hizalama piminin çalışması, kullanıcı ara biriminden manuel veya otomatik olarak seçilebilir. Ayrı pinler de şu şekilde ayarlanabilir Kapalı veya Açık menüsünde.

  • Manuel mod

    Manuel modda, ilgili bölge için vakum ayak pedal anahtarı istenen pimleri yükseltmek veya alçaltmak için kullanılabilir. Bu, anahtarı yaklaşık 2 saniye basılı tutarak yapılır. Bir XT yazıcıda geniş format tek sayfa yazdırma için A Bölgesi vakum ayak pedalı anahtarına yaklaşık 4 saniye basılması, geniş formatlı yazdırmayı desteklemek için gereken pimleri yükseltir ve alçaltır.

  • Otomatik mod

    Otomatik modda kayıt pimleri Yukarı konumunda operatörün medya yüklemesini bekler. Operatör medyayı hizaladıktan ve seçilen bölge için tabla vakum anahtarını başlattıktan sonra, o bölge için medyayı hizalamada kullanılan pimler geri çekilecektir.

    Yazdırma işi tamamlandıktan ve gantry son yazdırma bölgesinden uzaklaştıktan sonra, ilgili pimler Yukarı konumuna getirin ve masa vakumu kapatılacaktır.

Pimler ile kızak veya taşıyıcı arasında bir çarpışma olasılığını ortadan kaldırmak için yazıcı Olası parazit koşulları mevcut olduğunda her bir pinin Aşağı durum konumu.

Yazıcı açıkken, ancak yazdırmaya hazır değilken, tüm kayıt pimleri Aşağı pozisyon.

ÖNEMLİ

Ağır medyayı pimlere doğru aşırı bir kuvvetle kaydırmayın.

Aşındırıcı kenarlara sahip medya, pimlere zarar verebilir - dikkatli olun.

Mürekkep kirlenmesi, pim hatalarına neden olabilir (temizlik ipuçları için aşağıdaki Pim Bakımı bölümüne bakınız).

GTF Yazıcılar için Kayıt Pimi Davranışını Ayarlama

Kayıt pimlerinin davranışını ayarlayabilir ve ayrıca Ayarlar sekmesinde hangi pimlerin etkin olduğunu belirleyebilirsiniz.

Bir GTF için medya kayıt pimleri davranışları şunları içerir:

  • Kapalı

  • Vakumdan bağımsız (manuel)

  • Vakumla bağıntılı (otomatik)

Karelaj/ızgara üzerinde işaretleyerek veya işaretlerini kaldırarak hangi pimlerin etkin olacağının belirlenmesi.

Renkli olmayan pinler ayrı çalışır, aynı renkteki pinler çift olarak gruplandırılır ve yalnızca birlikte kapatılıp açılabilir.

XTF Yazıcılar için Kayıt Pimi Davranışını Ayarlama

Kayıt pimlerinin davranışını ayarlayabilir ve ayrıca Ayarlar sekmesinde hangi pimlerin etkin olduğunu belirleyebilirsiniz.

Bir XTF için medya kayıt pimleri davranışları şunları içerir:

  • Kapalı

  • Vakumdan bağımsız (manuel)

  • Vakumla bağıntılı, sadece Bölge A (her iki grup - dikey ve yatay);

  • Vakumla bağıntılı, sadece Bölge B (her iki grup - dikey ve yatay);

  • Vakumla bağıntılı, Tam tabla modu (Bölge A'da her iki grup + Bölge B'de dikey);

  • Vakumla bağıntılı, bölge A ve B - 2 üst mod (Bölge A veya Bölge B'de her iki grup).

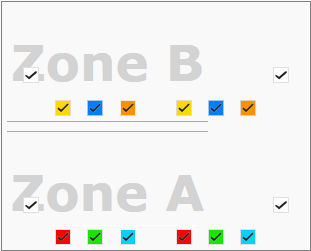

Karelaj/ızgara üzerinde işaretleyerek veya işaretlerini kaldırarak hangi pimlerin etkin olacağının belirlenmesi.

Renkli olmayan pinler ayrı çalışır, aynı renkteki pinler çift olarak gruplandırılır ve yalnızca birlikte kapatılıp açılabilir.

Referans noktaları

Tabloda her bölge için biri solda diğeri sağda olmak üzere iki referans noktası bulunmaktadır. İş Bilgileri panelinde ofset değerlerini tanımlamak için hangi referans noktasının kullanılması gerektiğini seçebilirsiniz.

Ayrıca üç Özel referans noktasıtanımlayabilirsiniz. Noktalar [Ayarlar] sekmesinde yapılandırılabilir. Noktalar görüntünün veya medyanın sol alt köşesini referans alır. Bir XFT tablosu olması durumunda, noktalar B Bölgesine kopyalanır.

Tablo üzerindeki Özel referans noktalarını yazdırmak için özel bir baskı sağlanır.

Araçlar] > [Özel baskılar] öğesine gidin ve baskıyı seçin: Referans noktası kılavuzu.

NOT

Özel bir referans noktası seçildiğinde, yatay ve dikey mesafe manuel olarak değiştirilemez.

Hizalama Pimi Hatalarının Çözümlenmesi

Üç Güvenlik Seviyesi:

  1. Herhangi bir kızak hareketi başlamadan önce, yazıcı yazılımı bütün hizalama pimlerini geri çeker.

  2. 4 Pim grubunun her birinin "güvenlik bölgesi" vardır. Hareketli bir kızak bu bölgelerden birine girdiğinde, ilgili gruptaki tüm pimler geri çekilerek güvenli kızak geçişi sağlar.

  3. Eğer pim davranışı manuel olarak ayarlıysa - kullanıcının pimleri tabla vakum pedallarını kullanarak etkinleştirmesine izin verilir. Ancak eğer kızak herhangi bir pim grubunun güvenlik bölgesi dahilindeyse, o grup pim uzatma istemini gözardı edecektir. Aynı durum, eğer pimler otomatik işletim modlarından birinde olduğunda da geçerlidir.

Hata işleme

Pimlerden herhangi biri YUKARI veya AŞAĞI konumda takılı kalırsa, kızak hareketi durdurulur, yazdırma iptal edilir ve "hizalama pimi hatası" penceresi açılır. Güvenlik bölgeleri, geri çekilmeyen pimlerin tespit edilmesini sağlar ve kızak, o pime çarpmadan durur.

Açılan hata penceresi, kullanıcıya yazılımın istenmeyen bir pim konumu tespit ettiğini bildirir ve hatanın olası nedenlerini (hava basıncı, sensörler) gösterir ve kullanıcıdan bütün pimlerin geri çekilmiş (AŞAĞI) konumda olup olmadığını görsel olarak kontrol etmesini ister. Bu hata penceresinde iki düğme vardır - bir tanesi kullanıcının pimleri yeniden başlatmasını sağlarken, diğer düğme ise kullanıcının pimleri tamamen devre dışı bırakmasını sağlar. Pimler, yazıcıya bir sonraki kez güç verildiğinde otomatik olarak yeniden etkinleşir, o nedenle normal başlatma prosesinden geçer.

NOT

Eğer başlatma başarısız olursa, aynı hata çözümleme prosesi tekrarlanır. Bu durumda servis çağırmanız gerekir.

Hizalama Pimi Hata Penceresi

Hizalama Pimi Bakımı

Taşırmalı bir yazdırma işlemi esnasında, pimlerin üst yüzeyinde ve pim yuvalarında mürekkep birikecektir. Bu yüzeylerde mürekkep birikmesi, tabanın üst yüzeyini aşmamalıdır. Bu olduğunda, biriken mürekkebi bir jiletle veya kazıyıcı ile sadece tabanın üst yüzeyinden çıkartın (pimler aşağı konumdayken). Her bir pimin üst yüzeyinin aynı araçlarla yukarı konumdayken temizlenmesi de mümkündür.

ÖNEMLİ

• Pimleri temizlemek için temizlik solüsyonu kullanmayın

• Pimleri temizlemek için taban plakasını kaldırmayın

• Taban plakasının üst yüzeyinin altından mürekkebi çıkartmaya çalışmayın, pim yüzeyleri zarar görebilir.
