Médiá možno na stole registrovať pomocou registračných kolíkov, stolových pravítok a iných značiek vytlačených priamo na stole.
Pravítka sú vytlačené na stole a poskytujú vodorovné a zvislé pravidlo, ktoré vychádza z počiatočných bodov tlače 0,0 na stole. Pravítka môžu tiež pomôcť pri poskytovaní odstupových vzdialeností, ak potrebujete spustiť tlač mimo východzí bod. Ďalšie informácie nájdete na stránke Tlač pravítok na stole.
Vlastné referenčné body môžete definovať na karte Nastavenia. Ak chcete vytlačiť definované vlastné referenčné body v tabuľke, prejdite do časti Nástroje - Špeciálne výtlačky a vyberte: Usmernenie k referenčnému bodu.
Systém registračných kolíkov pomáha obsluhe registrovať médiá na vákuovom stole. Registračné kolíky môžu byť prepojené s vákuovým spínačom alebo ručne ovládané operátorom, aby sa umožnila rýchla registrácia média na začiatku tlačiarne. Činnosť registračného kolíka môže byť nastavená na užívateľskom rozhraní tak, aby fungovala v manuálnom alebo automatizovanom režime. Jednotlivé kolíky možno nastaviť aj na Vypnuté alebo On v ponuke.
Ručný režim
V manuálnom režime je možno nožný pedálový spínač vákua pre príslušnú zónu použiť na zvýšenie alebo zníženie požadovaných kolíkov. Toto sa deje stlačením spínača po dobu približne 2 sekúnd. Pri veľkoplošnej jednostrannej tlači na tlačiarni XT je možné stlačením nožného pedálového spínača vákua zóny A približne na 4 sekundy zvýšiť a znížiť požadované kolíky na podporu veľkoplošnej tlače.
Automatický režim
V automatickom režime budú registračné kolíky v nahoru a budú čakať, kým obsluha vloží médium. Keď pracovník obsluhy zaregistruje médium a spustí stolný spínač vákua pre zvolenú zónu, kolíky použité na registráciu média pre danú zónu sa zasunú.
Po dokončení tlačovej úlohy a odstránení portálu z poslednej tlačovej zóny sa príslušné kolíky vrátia na svoje miesto. nahor a podtlak na stole sa vypne.
Aby sa vylúčila možnosť zrážky medzi kolíkmi a portálom alebo vozíkom, tlačiareň overuje Down stavovú polohu každého kolíka, keď môžu existovať možné podmienky rušenia.
Keď je tlačiareň zapnutá, ale nie je pripravená na tlač, všetky registračné kolíky budú v polohe Down .
DÔLEŽITÉ
Nezasúvajte ťažké médiá do kolíkov nadmernou silou.
Médiá s drsnými hranami môžu kolíky poškodiť - manipulujte starostlivo.
Kontaminácia atramentom môže spôsobiť chyby kolíkov (pozri sekciu Údržba kolíkov nižšie pre tipy na čistenie).
Na karte Nastavenia môžete nastaviť správanie registračných kolíkov a tiež určiť, ktoré z kolíkov sú aktívne.
Medzi správanie kolíkov registrácie médií pre GTF patrí:
Vypnuté
Nezávisle od vákua (manuálne)
Pripojené k vákuu (automatické)

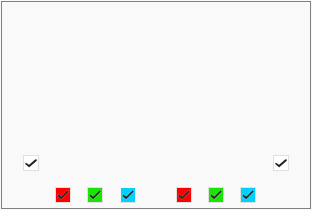

Určte, ktoré kolíky sú aktívne tým, že ich na mriežke začiarknete alebo nezačiarknete.
Nefarebné kolíky fungujú samostatne, kolíky s rovnakou farbou sú zoskupené ako dvojice, ktoré sa dajú vypnúť a zapnúť len spoločne.

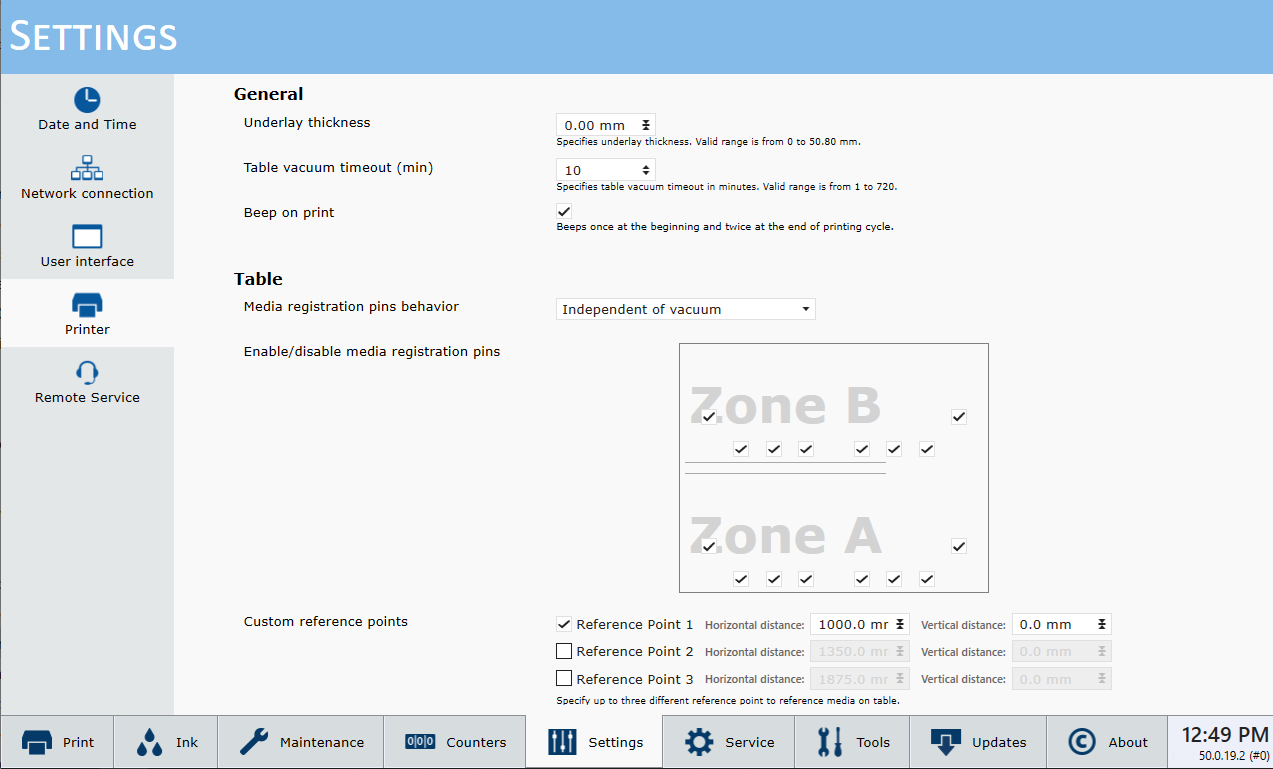

Na karte Nastavenia môžete nastaviť správanie registračných kolíkov a tiež určiť, ktoré z kolíkov sú aktívne.
Správanie kolíkov registrácie médií pre XTF zahŕňa:
Vypnuté
Nezávisle od vákua (manuálne)
Pripojené k vákuu, iba zóna A (obe skupiny - vertikálna a horizontálna);
Pripojené k vákuu, iba zóna B (obe skupiny - vertikálna a horizontálna);
Pripojené k vákuu, režim plnej tabuľky (obidve skupiny v zóne A + vertikálna v zóne B);
Pripojené k vákuu, zóna A a B - režim 2 hore (obidve skupiny v zóne A alebo v zóne B).

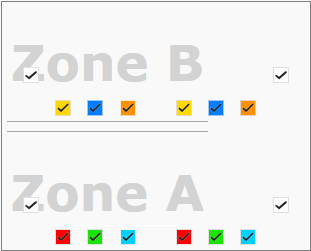

Určte, ktoré kolíky sú aktívne tým, že ich na mriežke začiarknete alebo nezačiarknete.
Nefarebné kolíky fungujú samostatne, kolíky s rovnakou farbou sú zoskupené ako dvojice, ktoré sa dajú vypnúť a zapnúť len spoločne.

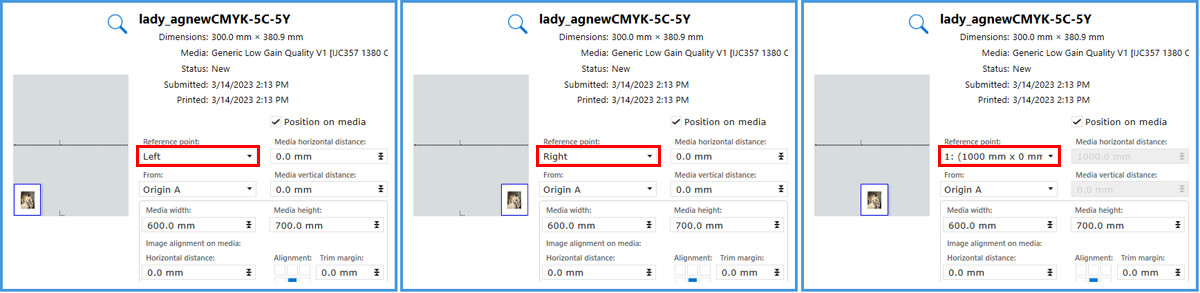

Tabuľka má dva referenčné body pre každú zónu, jeden vľavo a jeden vpravo. Na paneli Informácie o úlohe môžete vybrať, ktorý referenčný bod sa musí použiť na definovanie hodnôt posunu.
Môžete tiež definovať tri vlastné referenčné body. Body môžete konfigurovať na karte [Nastavenia]. Body odkazujú na ľavý dolný roh obrázka alebo média. V prípade tabuľky XFT sa body skopírujú do zóny B.
Na tlač vlastných referenčných bodov v tabuľke je k dispozícii špeciálna tlač.

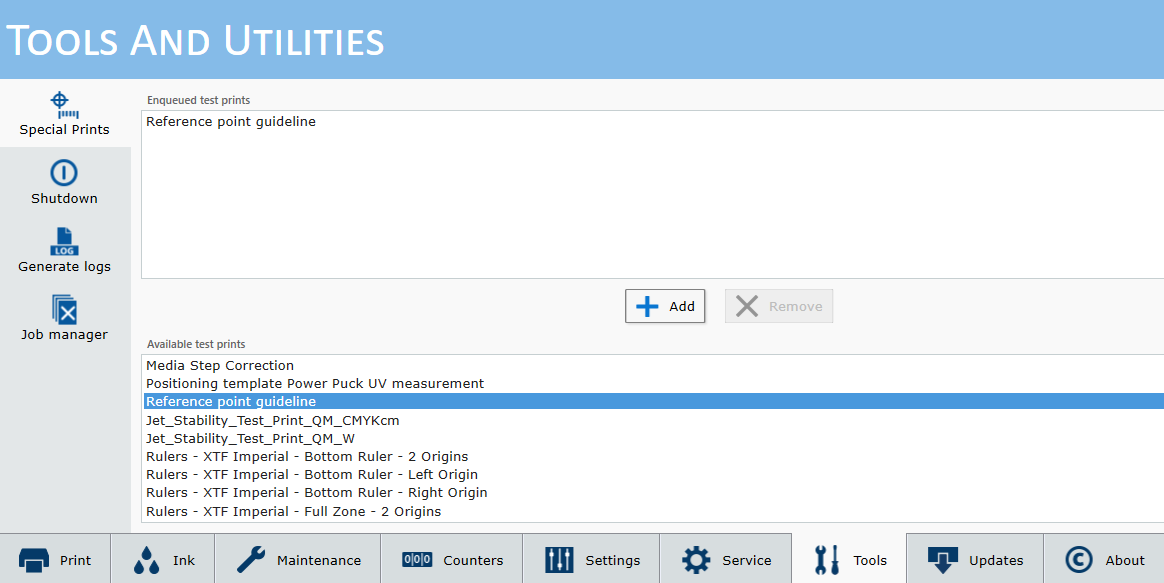

Prejdite do ponuky [Nástroje] > [Špeciálne výtlačky] a vyberte tlač: Usmernenie k referenčnému bodu.
POZNÁMKA
Keď je vybraný vlastný referenčný bod, horizontálnu a vertikálnu vzdialenosť nie je možné zmeniť manuálne.
Tri úrovne bezpečnosti:
Pred začatím akéhokoľvek pohybu portálu softvér tlačiarne zatiahne všetky registračné kolíky.
Každá zo skupín so 4 kolíkmi má "bezpečnostnú zónu". Keď sa pohybujúci sa portál dostane do niektorej z týchto zón, všetky kolíky z príslušnej skupiny sa zatiahnu tak, aby bol zaistený bezpečný priechod portálu.
Ak je správanie kolíkov nastavené na manuálne - používateľ má povolené aktivovať kolíky pomocou pedálov vákua na stole. Ak sa však portál nachádza v bezpečnostnej zóne ktorejkoľvek zo skupín kolíkov, táto skupina ignoruje požiadavku na vysunutie. To isté platí, ak sú kolíky v jednom z automatických prevádzkových režimov.
Riešenie chýb
Ak sa niektorý z kolíkov zasekne v hornej alebo dolnej polohe, pohyb portálu sa zastaví, tlač sa zruší a otvorí sa okno "chyba registračného kolíka". Bezpečnostné zóny zaisťujú detekciu kolíka, ktorý sa nepodarilo zasunúť, a portál sa zastaví skôr, ako do tohto kolíka narazí.
Okno o chybe informuje používateľa, že softvér zistil nežiaducu pozíciu kolíka a zobrazí možné príčiny chyby (tlak vzduchu, snímače) a požiada užívateľa, aby vizuálne skontroloval, či sú všetky kolíky v zatiahnutej polohe (DOWN). V tomto chybovom okne sú dve tlačidlá - jedno umožňuje používateľovi opätovné inicializovanie kolíkov a druhé tlačidlo umožňuje používateľovi kolíky úplne zablokovať. Kolky sa automaticky znova aktivujú pri ďalšom zapnutí tlačiarne, takže prechádzajú bežným procesom inicializácie.
POZNÁMKA
Ak inicializácia zlyhá, opakuje sa rovnaký proces spracovania chýb. V takomto prípade musíte požiadať o servisnú návštevu.
Chybové okno registračných kolíkovPočas tlačovej úlohy s odvzdušnením sa atrament nanáša na horný povrch kolíkov a puzdier kolíkov. Akumulácia atramentu na týchto povrchoch by nemala rásť nad horný povrch krytu. Ak k tomu dôjde, odstráňte nahromadený atrament pomocou žiletky alebo škrabáka iba na hornom povrchu krytu (s kolíkmi v dolnej polohe). Je tiež možné vyčistiť týmito nástrojmi horný povrch každého kolíka v ich hornej polohe.
DÔLEŽITÉ
• Na čistenie kolíkov nepoužívajte čistiace roztoky
• Na vyčistenie kolíkov nedvíhajte kryt
• Neodškrabávajte atrament zo spodku hornej časti krytu, pretože by to mohlo poškodiť povrch kolíka.
