Medier kan registreres på bordet ved hjælp af registreringsstifterne, bordlinealerne og andre markeringer, der er trykt direkte på bordet.
Linealerne udskrives på bordet og giver en vandret og lodret regel, der udgår fra 0,0-udskrivningspunkterne på bordet. Linealerne kan også hjælpe med at angive offsetafstande, hvis man har behov for at udskrive væk fra udgangspunktet. For mere information, se Udskriv linealer på bordet.
Brugerdefinerede referencepunkter kan defineres i fanen Indstillinger. Hvis du vil udskrive de definerede brugerdefinerede referencepunkter på bordet, skal du gå til sektionen Værktøjer - Specialudskrifter og vælge: Retningslinje for referencepunkt.
Registreringsstiftsystemet hjælper operatøren med at registrere medie på vakuumbordet. Registreringsstifterne kan forbindes til vakuumkontakten eller aktiveres manuelt af operatøren for at tillade hurtig registrering af mediet til printerens udgangspunkt. Funktionen af registreringsstifter kan indstilles på brugergrænsefladen til at fungere enten manuelt eller automatisk. Individuelle ben kan også indstilles til Off eller Til i menuen.
Manuel tilstand
I manuel funktion kan vakuumfodkontakten for den tilhørende zone anvendes til at hæve eller sænke de ønskede stifter. Det gøres ved at holde kontakten nede i ca. 2 sekunder. Til udskrivning på enkeltark i stort format på en XT printer vil nedtrykning af zone A vakuumfodkontakten i ca. 4 sekunder hæve og sænke de ønskede stifter for at understøtte udskrift af store formater.
Automatiseret tilstand
I automatiseret tilstand vil registreringsstifterne være i positionen Op position og venter på, at operatøren lægger medier i. Når operatøren har registreret mediet og startet bordets vakuumkontakt for den valgte zone, vil stifterne brugt til at registrere mediet i den zone trække sig tilbage.
Når printjobbet er afsluttet, og gantryen har bevæget sig væk fra den sidste printzone, vender de relevante stifter tilbage til deres Op position, og bordets vakuum vil blive slukket.
For at eliminere muligheden for et sammenstød mellem stifterne og gantry'et eller vognen, verificerer printeren Down for hver stift, når der kan være mulige interferensforhold.
Når printeren er tændt, men ikke klar til at printe, vil alle registreringsstifter være i positionen Ned position.
VIGTIGT
Lad ikke tunge medier glide ind i stifterne med for stor kraft.
Medie med slibende kanter kan beskadige stifterne - håndter med forsigtighed.
Blækkontaminering kan medføre fejl på stifterne (se afsnittet om vedligeholdelse af stifter herunder vedrørende rengøringstips).
Du kan indstille adfærd for registreringsstifterne og også bestemme, hvilke af stifterne der er aktive, under fanen Indstillinger.
Medieregistreringsstiftenes adfærd for en GTF omfatter:
Off
Uafhængigt af vakuum (manuel)
Forbundet til vakuum (automatisk)

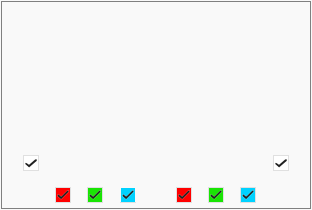

Fastlæg hvilke stifter, der er aktive, ved at afkrydse dem eller fjerne afkrydsningen på gitteret.
De ikke-farvede pins fungerer separat, mens pins med samme farve er grupperet som par og kun kan slukkes og tændes sammen.

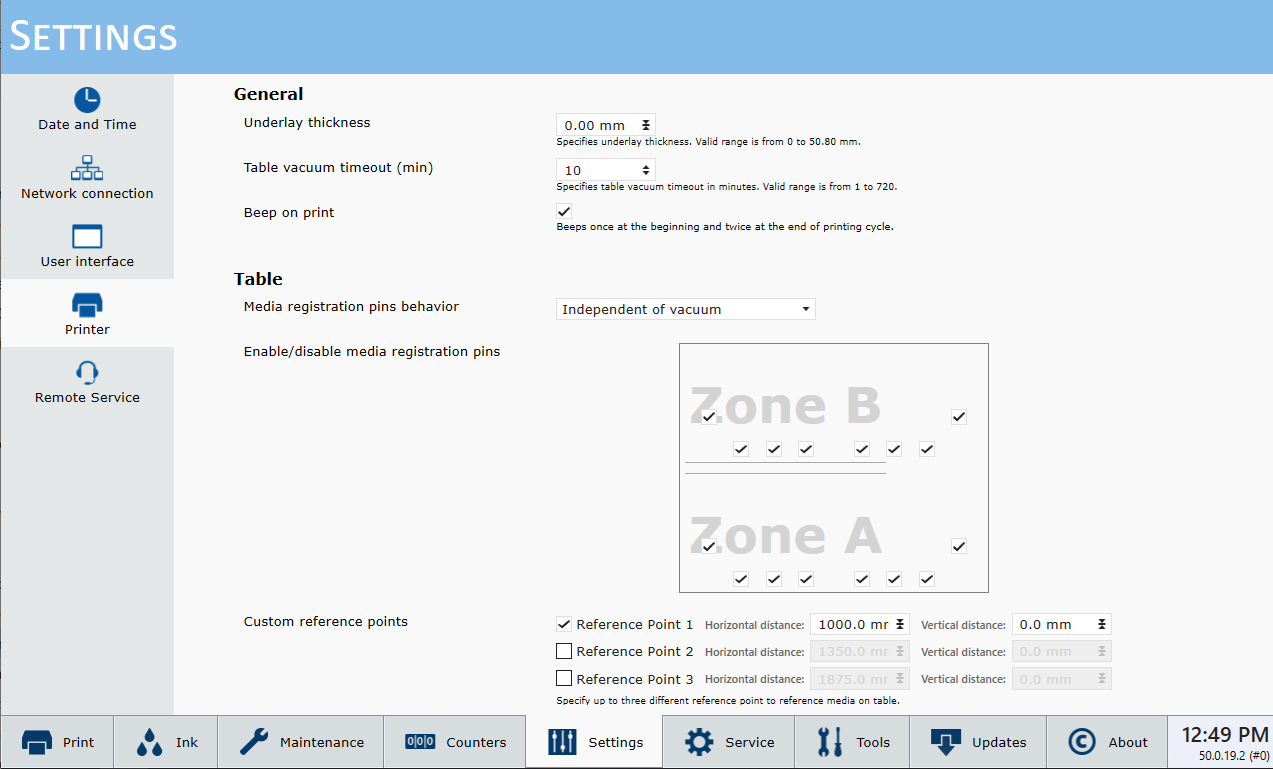

Du kan indstille adfærd for registreringsstifterne og også bestemme, hvilke af stifterne der er aktive, under fanen Indstillinger.
Medieregistreringsstifternes adfærd for en XTF omfatter:
Off
Uafhængigt af vakuum (manuel)
Forbundet til vakuum, kun zone A (begge grupper - lodrette og vandrette).
Forbundet til vakuum, kun zone B (begge grupper - lodrette og vandrette).
Forbundet til vakuum, helt bord funktion (begge grupper i zone A + lodret i zone B).
Forbundet til vakuum, zone A og B - 2 op funktion (begge grupper i enten zone A eller zone B).

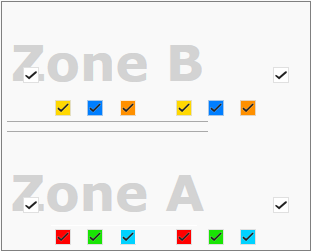

Fastlæg hvilke stifter, der er aktive, ved at afkrydse dem eller fjerne afkrydsningen på gitteret.
De ikke-farvede pins fungerer separat, mens pins med samme farve er grupperet som par og kun kan slukkes og tændes sammen.

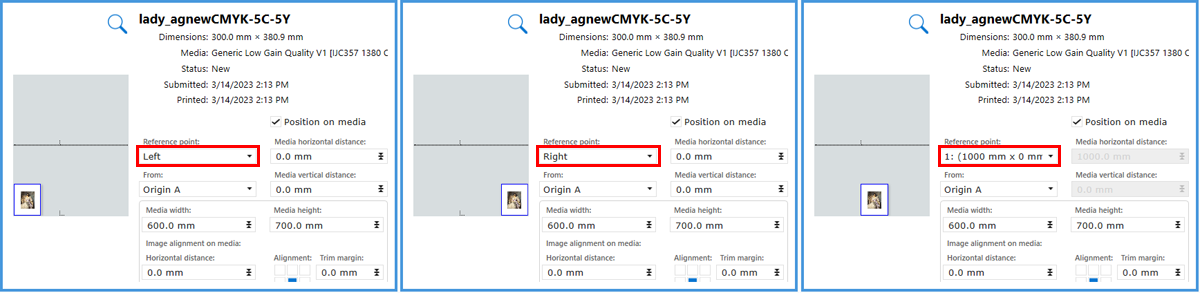

Tabellen har to referencepunkter pr. zone, et til venstre og et til højre. I panelet Job Information kan du vælge, hvilket referencepunkt der skal bruges til at definere offset-værdierne.
Du kan også definere tre brugerdefinerede referencepunkter. Punkterne kan konfigureres under fanen [Indstillinger]. Punkterne refererer til det nederste venstre hjørne af billedet eller mediet. Hvis der er tale om en XFT-tabel, kopieres punkterne til zone B.

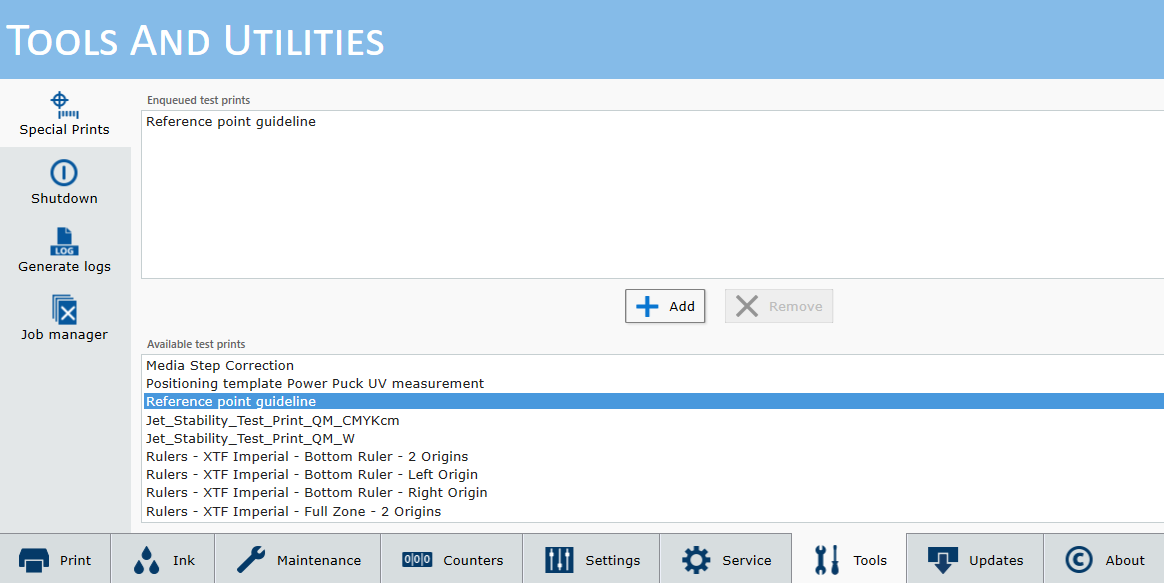

For at udskrive de brugerdefinerede referencepunkter på bordet er der en særlig udskrift.
Gå til [Værktøjer] > [Særlige udskrifter], og vælg udskrift: Retningslinje for referencepunkt.
BEMÆRK
Når der er valgt et brugerdefineret referencepunkt, kan den vandrette og lodrette afstand ikke ændres manuelt.
Tre sikkerhedsniveauer:
Før der starter nogen bevægelse med broen, trækker printersoftwaren alle registreringsstifter tilbage.
Hver af de 4 stiftgrupper har en “sikkerhedszone”. Når broen i bevægelse kommer ind i en af disse zoner, trækker alle stifterne i den pågældende gruppe sig tilbage for at give broen sikker passage.
Hvis stiftadfærden er indstillet til manuel – kan brugeren aktivere stifter ved at anvende vakuumfodkontakterne. Hvis broen imidlertid er inden for en af stiftgruppernes sikkerhedszone, vil den gruppe ignorere anmodningen om udstrækning. Det samme gælder, hvis stifterne er i en af de automatiske driftsfunktioner.
Håndtering af fejl
I tilfælde af at nogen af stifterne skulle sidde fast i enten positionen OP eller NED, standses broens bevægelse, udskrivningen annulleres, og vinduet "fejl i registreringsstifter" vises. Sikkerhedszoner sikrer detektion af en stift, der ikke har trukket sig tilbage, og broen standser, før den rammer den stift.
Pop-op fejlvinduet informerer brugeren om, at softwaren har opdaget en uønsket stiftposition, og den vil vise mulige årsager til fejlen (lufttryk, sensorer) og bede brugeren om at kontrollere visuelt, om alle stifterne er i den tilbagetrukne position (NED). Der er to knapper i dette fejlvindue - den ene giver brugeren mulighed for at genstarte stifterne, og den anden knap giver brugeren mulighed for helt at deaktivere stifterne. Stifterne genaktiveres automatisk, næste gang printeren tænder op, så de gennemgår den almindelige startproces.
BEMÆRK
Hvis opstarten mislykkes, gentages den samme proces med fejlhåndtering. I dette tilfælde skal man bestille et servicebesøg.
Vinduet fejl i registreringsstifterUnder et udskriftsjob med beskæring vil blæk aflejres på stifternes øverste overflade og husene. Akkumuleringen af blæk på disse overflader må ikke vokse op over toppen af overlejringen. Hvis det sker, skal den akkumulerede blæk fjernes med et barberblad eller en skraber udelukkende på topfladen af overlejringen (med stifterne i positionen Ned). Det er også muligt at rengøre topfladen af hver stift med de samme værktøjer i deres position Op.
VIGTIGT
• Brug ikke rengøringsopløsninger til rengøring af stifter
• Løft ikke overlejringer for at rengøre stifter
• Grav ikke blæk ud fra under overfladen af overlejringen, da det kan beskadige overfladen af stiften.
