Laikmeną galima registruoti ant stalo naudojant įtaisytus registracijos smeigtukus ir stalo liniuotes. Registracijos smeigtukus operatorius gali susieti su vakuumo jungikliu arba suaktyvinti rankiniu būdu, kad būtų galima greitai registruoti laikmeną prie spausdintuvo šaltinio. Lentelėje atspausdintos liniuotės yra horizontali ir vertikali liniuotė, kurių pradžia yra lentelės spausdinimo pradžios taškai 0,0. Liniuotės padeda nustatyti ir poslinkio atstumus, jei reikia pradėti spausdinti ne šaltinio taške.
Registracijos smeigtukų sistema padeda operatoriui registruoti laikmeną ant vakuuminio stalo. Registracijos smeigtukų veikimą galima nustatyti naudotojo sąsajoje, jie gali veikti rankiniu arba automatiniu režimu. Atskirus kaiščius taip pat galima nustatyti į Išjungta arba Įjungta meniu.
Dirbant rankiniu režimu, atitinkamos zonos vakuumo kojiniu jungikliu galima pakelti arba nuleisti norimus smeigtukus. Tai atliekama laikant jungiklį nuspaustą maždaug 2 sekundes. Kai XT spausdintuve spausdinami didelio formato pavieniai lakštai, paspaudus A zonos vakuumo kojinį jungiklį maždaug 4 sekundes, reikiami smeigtukai pakeliami ir nuleidžiami siekiant palaikyti didelio formato spausdinimą.
Automatiniu režimu registravimo kaiščiai bus aukštyn padėtyje ir lauks, kol operatorius įkraus laikmeną. Kai operatorius užregistruoja laikmeną ir įjungia stalo vakuumo jungiklį pasirinktoje zonoje, smeigtukai, naudojami laikmenai registruoti toje zonoje, įtraukiami. Kai spausdinimo užduotis baigiama ir portalas atsitraukia nuo paskutinės spausdinimo zonos, atitinkami smeigtukai grįžta į viršutinę padėtį, o stalo vakuumas išjungiamas. Siekiant panaikinti smeigtukų susidūrimo su portalu arba vežimėlio tikimybę, spausdintuvas tikrina kiekvieno smeigtuko nuleidimo būsenos padėtį, jei gali susidaryti trukdžių sąlygos.
Jei spausdintuvo maitinimas įjungtas, bet jis nepasiruošęs spausdinti, visi registracijos smeigtukai bus nuleisti.
IMPORTANT
Nestumkite sunkių laikmenų į smeigtukus didele jėga.
Laikmenos šiurkščiais kraštais gali sugadinti smeigtukus – būkite atsargūs.
Dėl užteršimo rašalu gali kilti smeigtukų klaidų (valymo patarimus žr. skirsnyje „Smeigtukų priežiūra“).
Kortelėje Nustatymai galite nustatyti registracijos kaiščių elgseną ir nustatyti, kurie iš kaiščių yra aktyvūs.
Žiniasklaidos registravimo smeigtukų elgsena GTF apima:
Išjungta
Nepriklausoma nuo vakuumo (rankinis režimas)
Susieta su vakuumu (automatinis režimas)

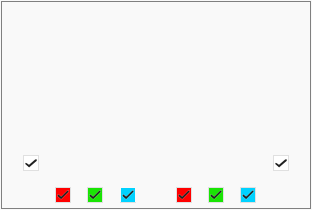

Nustatykite, kurie smeigtukai yra aktyvūs, pažymėdami arba atžymėdami juos tinklelyje.
Nespalvoti kaiščiai veikia atskirai, o tos pačios spalvos kaiščiai yra sugrupuoti poromis, kurias galima išjungti ir įjungti tik kartu.
Kortelėje Nustatymai galite nustatyti registracijos kaiščių elgseną ir nustatyti, kurie iš kaiščių yra aktyvūs.
Žiniasklaidos registravimo smeigtukų elgsena XTF apima:
Išjungta
Nepriklausoma nuo vakuumo (rankinis režimas)
Susieta su vakuumu, tik A zona (abi grupės – vertikali ir horizontali);
Susieta su vakuumu, tik B zona (abi grupės – vertikali ir horizontali);
Susieta su vakuumu, viso stalo režimas (abi grupės A zonoje + vertikali grupė B zonoje);
Susieta su vakuumu, A ir B zoną – „2 up“ režimas (abi grupės A arba B zonoje).

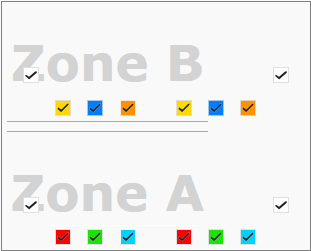

Nustatykite, kurie smeigtukai yra aktyvūs, pažymėdami arba atžymėdami juos tinklelyje.
Nespalvoti kaiščiai veikia atskirai, o tos pačios spalvos kaiščiai yra sugrupuoti poromis, kurias galima išjungti ir įjungti tik kartu.

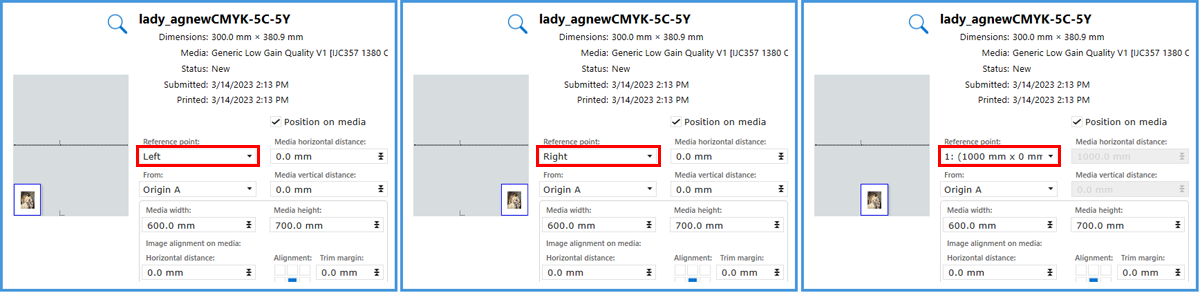

Lentelėje yra du atskaitos taškai kiekvienoje zonoje - vienas kairėje, kitas dešinėje. Užduoties informacijos skydelyje galite pasirinkti, kuris atskaitos taškas turi būti naudojamas nustatant poslinkio vertes.

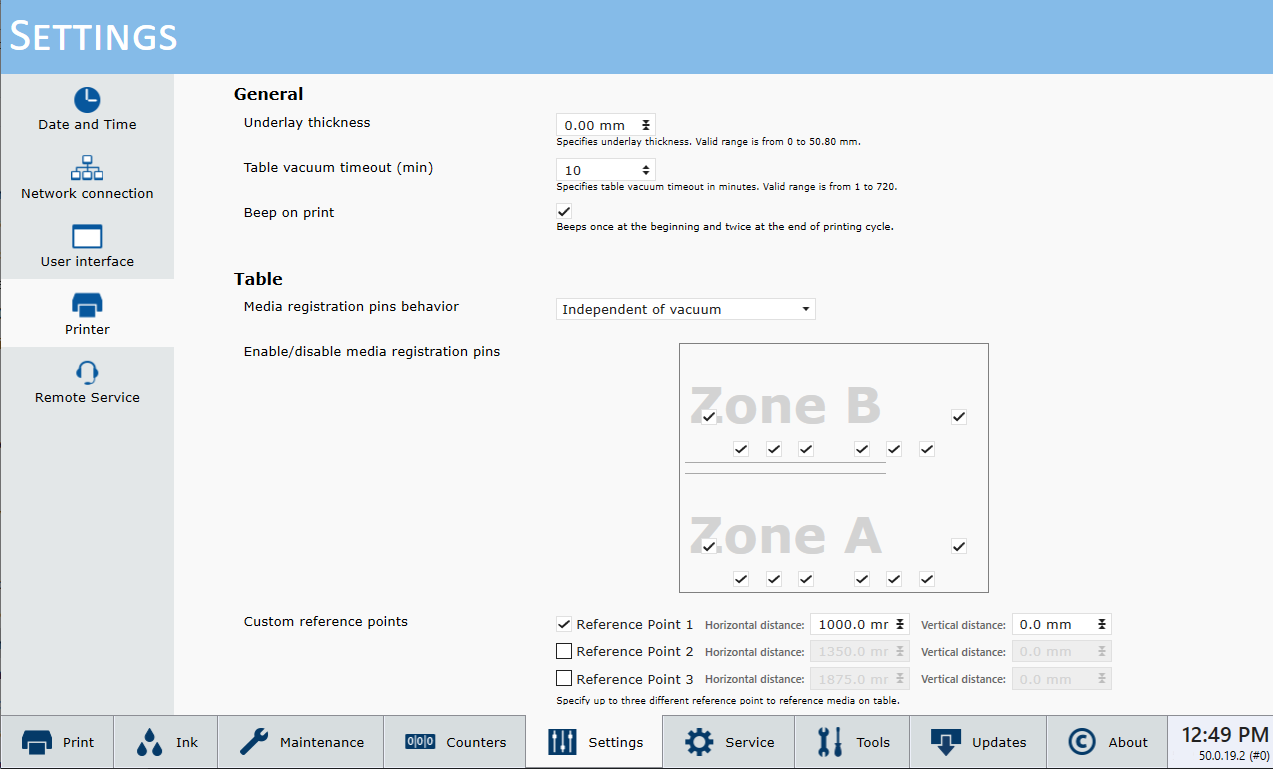

Taip pat galite nustatyti tris pasirinktinius atskaitos taškus. Taškus galima konfigūruoti skirtuke [Nustatymai]. Taškai nurodo apatinį kairįjį vaizdo arba laikmenos kampą. XFT lentelės atveju taškai kopijuojami į B zoną.
Norint lentelėje atspausdinti pasirinktinius atskaitos taškus, pateikiamas specialus spausdinimas.

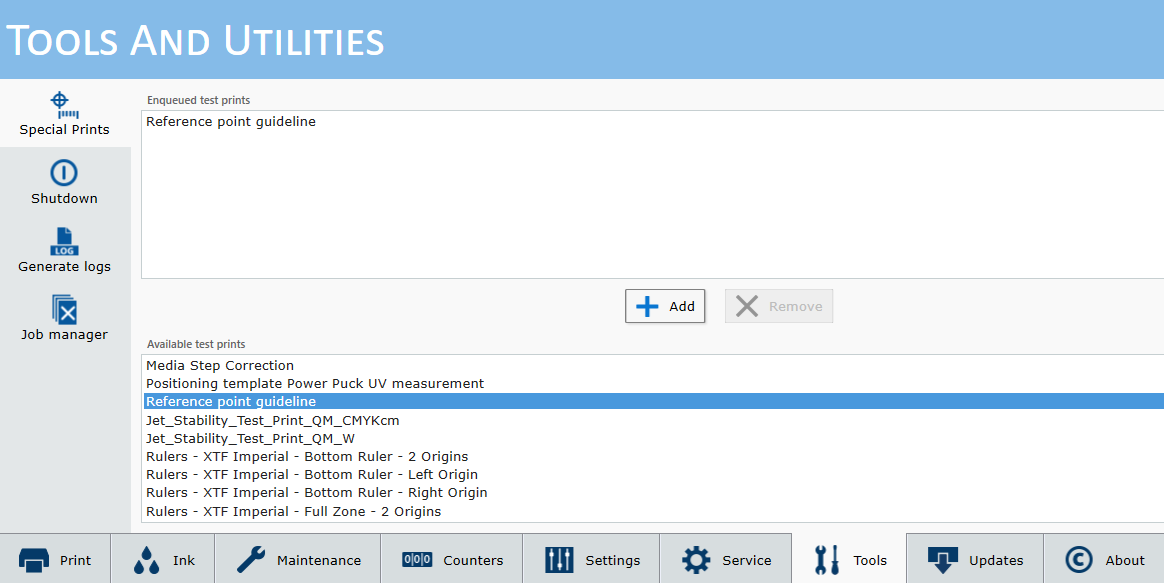

Eikite į [Įrankiai] > [Specialūs atspaudai] ir pasirinkite atspaudą: Atskaitos taško gairės.
NOTE
Pasirinkus pasirinktinį atskaitos tašką, horizontalaus ir vertikalaus atstumo negalima keisti rankiniu būdu.
Trys saugos lygiai:
Prieš prasidedant bet kokiam portalo judėjimui, spausdintuvo programinė įranga įtraukia visus registracijos smeigtukus.
Kiekviena iš 4 smeigtukų grupių turi savo „saugos zoną“. Kai judantis portalas patenka į bet kurią iš šių zonų, visi atitinkamos grupės smeigtukai įtraukiami, kad portalas galėtų judėti saugiai.
Jei nustatyta rankinė smeigtukų veiksena, naudotojas gali suaktyvinti smeigtukus naudodamasis stalo vakuumo kojiniais jungikliais. Bet jei portalas yra bet kurios smeigtukų grupės saugos zonoje, ta grupė nepaisys ištraukimo komandos. Ta pati taisyklė taikoma, jei smeigtukai veikia vienu iš automatinių režimų.
Klaidų tvarkymas
Jei bet kurie smeigtukai įstrigo PAKELTOJE arba NULEISTOJE padėtyje, portalo judėjimo stabdomas, spausdinimas atšaukiamas ir atsidaro iššokantis langas „registracijos smeigtukų klaida“. Saugos zonos aptinka smeigtuką, kurio įtraukti nepavyko, ir portalas stabdomas prieš jam atsitrenkiant į tą smeigtuką.
Iššokančiame lange naudotojas informuojamas, kad programinė įranga aptiko nepageidautiną smeigtuko padėtį, rodomos galimos klaidos priežastys (oro slėgis, jutikliai) ir prašoma naudotojo patikrinti, ar visi smeigtukai yra įtraukti (NULEISTI). Šiame klaidos lange yra du mygtukai – vienu naudotojas gali iš naujo inicijuoti smeigtukus, o kitu – visiškai juos išjungti. Smeigtukai automatiškai vėl įjungiami kitą kartą įjungus spausdintuvo maitinimą ir atliekamas įprastas inicijavimo procesas.
NOTE
Jei inicijuoti nepavyksta, kartojama ta pati klaidų sprendimo procedūra. Tokiu atveju reikia skambinti techninės priežiūros tarnybai.
Registracijos smeigtuko klaidos langasAtliekant spausdinimo užduotį, kurioje spausdinama paraštėse, ant smeigtukų viršutinio paviršiaus ir smeigtukų korpusų pateks rašalo. Toks rašalo kaupimasis ant šių paviršių turi „nepraaugti“ viršutinio perdangos paviršiaus. Jei taip įvyko, pašalinkite susikaupusį rašalą skustuvu ar grandikliu, bet tik nuo viršutinio perdangos paviršiaus (kai smeigtukai nuleisti). Tais pačiais įrankiais galima valyti ir kiekvieno smeigtuko viršutinį paviršių, kai smeigtukas pakeltas.
IMPORTANT
• Valydami smeigtukus nenaudokite jokių valymo tirpalų
• Nekelkite perdangų norėdami valyti smeigtukus
• Nekrapštykite rašalo iš po perdangų viršutinio paviršiaus, nes taip galite sugadinti smeigtukų paviršių.
