Hægt er að skrá miðil á töfluna með innbyggða skráningartengi og töflustikunni. Hægt er að tengja skráningartengið við lofttæmis rofann eða rekstraraðili virkja handvirkt til að leyfa fljóta skráningu á miðlum í upprunalegu prentunina. Strikurnar eru prentaðar á töfluna og gefa lárétta og lóðrétta reglu sem kemur frá 0,0 upphafspunktum prentunar á töflunni. Einnig getur reglustikan hjálpað til við að veita offsetlengdir ef þú þarft til að hefja prentun í burtu frá upprunanum.
Skráningartengið hjálpar rekstraraðilanum að skrá miðla á lofttæmis töflunni. Skráningartengið getur verið stillt á notendaviðmótinu til að vinna í annaðhvort handvirkri eða sjálfvirkri stillingu. Einnig er hægt að stilla sök tengi á slökkt eða kveikt í valmyndinni.
Í handvirku stillingu er hægt að nota fótstigarofann fyrir lofttæmi á samsvarandi svæði til að hækka eða lækka viðkomandi tengi. Þetta er gert með því að halda rofanum niðri í u.þ.b. 2 sekúndur. Fyrir stóra stakt blað sem er prentað á XT prentara, er þrýst á fótstigarofann fyrir lofttæmi á svæði A í u.þ.b. 4 sekúndur mun nauðsynleg tengi hækka og lækka til að styðja stórsniðs prentun.
Í sjálfvirkri stillingu verða skráningartengin í uppi stöðu sem bíður eftir að rekstraraðilinn hlaði miðilinn. Þegar rekstraraðili hefur skráð miðla og rofinn á loftæmistöflunni ræstur fyrir valin svæði, munu tengin sem notuð eru til að skrá miðla fyrir það svæði dragast til baka. Eftir að prentun er lokið og gálginn hefur færst frá síðasta prentsvæðinu munu viðkomandi tengi fara aftur í upp sína og það slokknar á lofttæmistöflunni. Til að koma í veg fyrir möguleika á árekstri milli tengja og gálga eða prentvagns, staðfestir prentarinn niður stöðu á hverju tengi þegar mögulegar truflunaraðstæður kunna að vera fyrir hendi.
Þegar kveikt er á prentaranum, en hann ekki tilbúinn til að prenta, verða öll skráningartengi að vera í niður stöðu.
MIKILVÆGT
Ekki renna þungum miðlum inn í tengin með of miklum krafti.
Miðlar með hrjúfar brúnir geta skemmt tengin - meðhöndlið með varúð.
Blekmengun getur valdið villu á tengjum (sjá kaflann um viðhald á tengi hér að neðan til að fá ábendingar um þrif).
Þú getur stillt hegðun skráningarpinna og einnig ákvarðað hvaða pinna eru virkir á Stillingar flipanum.
Hegðun fjölmiðlaskráningarpinna fyrir GTF eru:
Slökkt
Óháð lofttæmis (handvirkt)
Tengt lofttæmi (sjálfvirkt)
Ákveður hvaða tengi eru virk með því að haka við eða fjarlægja þau á grindinni.
Ólituðu pinnarnir virka sérstaklega, pinnar með sama lit eru flokkaðir þar sem aðeins er hægt að slökkva og kveikja á pörum saman.

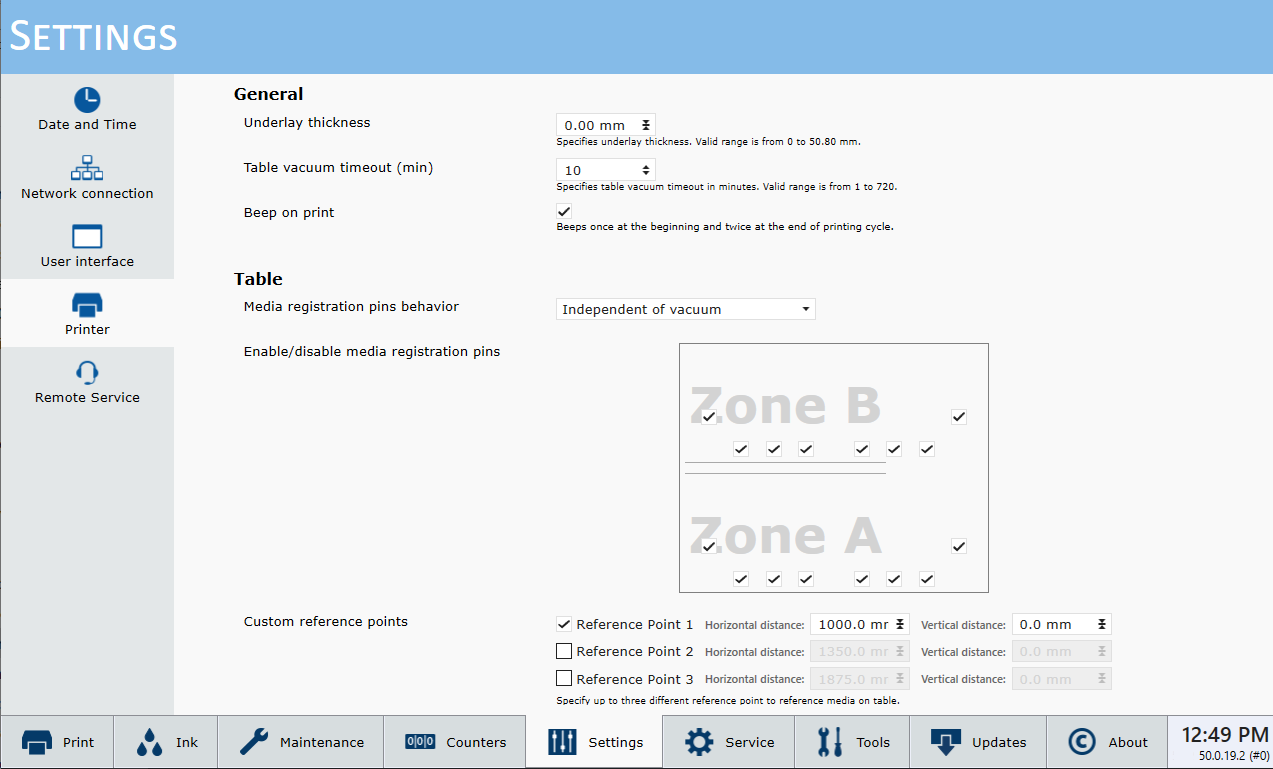

Þú getur stillt hegðun skráningarpinna og einnig ákvarðað hvaða pinna eru virkir á Stillingar flipanum.
Hegðun fjölmiðlaskráningarpinna fyrir XTF eru:
Slökkt
Óháð lofttæmis (handvirkt)
Tengdur við lofttæmi, aðeins svæði A (báðir hópar - lóðrétt og lárétt);
Tengdur við lofttæmi, aðeins svæði B (báðir hópar - lóðrétt og lárétt);
Tengdur við lofttæmi, fyllt töflustilling (báðir hópar í svæði A + lóðrétt í svæði B);
Tengdur við lofttæmi, svæði A og B - 2 uppstillingu (báðir hópar á annaðhvort svæði A eða svæði B).

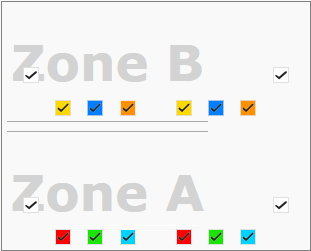

Ákveður hvaða tengi eru virk með því að haka við eða fjarlægja þau á grindinni.
Ólituðu pinnarnir virka sérstaklega, pinnar með sama lit eru flokkaðir þar sem aðeins er hægt að slökkva og kveikja á pörum saman.

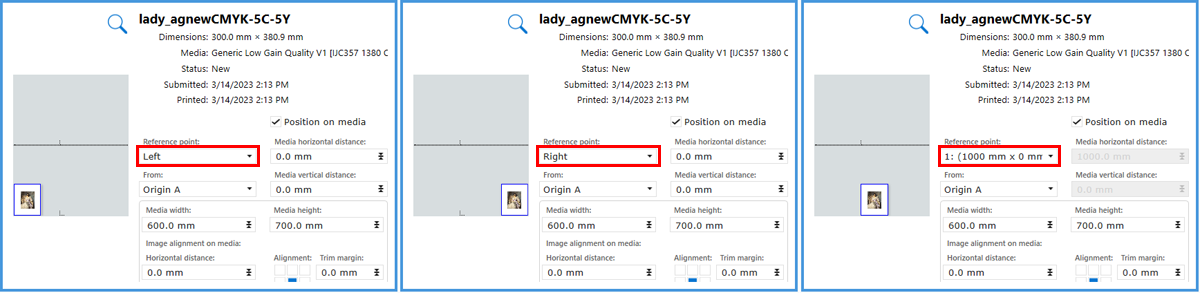

Taflan hefur tvo viðmiðunarpunkta á hvert svæði, einn til vinstri og einn hægra megin. Í starfsupplýsingaspjaldinu er hægt að velja hvaða viðmiðunarpunkt þarf að nota til að skilgreina offset gildi.
Þú getur líka skilgreint þrjá sérsniðna viðmiðunarpunkta. Hægt er að stilla punktana í [Stillingar] flipanum. Punktarnir vísa til neðra vinstra hornsins á myndinni eða miðlinum. Ef um er að ræða XFT borð eru punktarnir afritaðir á svæði B.
Til að prenta sérsniðna viðmiðunarpunkta á töfluna er sérstakt prentað.
Farðu í [Tools] > [Special prints] og veldu prentunina: Leiðbeiningar um viðmiðunarpunkt.
ATHUGAÐU
Þegar sérsniðinn viðmiðunarpunktur er valinn er ekki hægt að breyta láréttri og lóðréttri fjarlægð handvirkt.
Þrjú öryggisstig:
Áður en einhver gálgi hreyfist, dregur prenthugbúnaðinn öll skráningartengi inn.
Hver af 4 tengihópum hefur „öryggis svæði“. Þegar hreyfing gálga fer inn í einhver þessara svæða, dragast öll tengi úr viðeigandi hópi inn til að tryggja örugga leið gálgans.
Ef hegðun tengisins er stillt á handvirka stillingu - er notanda heimilt að virkja tengin með því að nota fótstiga loftæmistöflunnar. Hins vegar, ef gálginn er innan öryggissvæði einhvers af tengihópsins, mun þessi hópur hunsa beiðni um að lengja. Sama er satt ef tengin eru í einum af sjálfvirku aðgerðastillingum.
Villumeðferð
Ef eitthvað af tengjum er fast í annaðhvort UPP eða NIÐUR stöðu hættir gálginn að hreyfast, prentun hættir og glugginn „villa í skráningartengi“ birtist. Öryggissvæði tryggir greiningu á tengi sem tókst ekki að draga aftur inn og gálgi stoppar áður en hann smellir á þetta tengi.
Sprettigluggi villu upplýsir notandann um að hugbúnaðurinn hafi fundið óæskilega tengistöðu og hann mun sýna mögulegar ástæður fyrir villunni (loftþrýstingur, skynjarar) og biðja notandann að skoða sjónrænt hvortöll tengi séu dregin inn (NIÐUR) stöðu. Það eru tveir hnappar í þessum villuglugga - einn leyfir notandanum að endurstilla tengi og hinn gerir notandanum kleift að slökkva alveg á tengjunum. Tengin kveikja sjálfvirkt á sér þegar kviknar næst á prentaranum, þannig að þeir fara í gegnum venjulegan upphafsferil.
ATHUGAÐU
Ef upphafsbreyting mistekst, endurtekur meðhöndlun villu sama ferlinn. Í þessu tilviki verður þú að hringja í þjónustudeildina.
Villugluggi fyrir skráningartengiÍ prentvinnu með tæmingu mun blek botnfalla á efra yfirborð tengjanna og tengihlífanna. Uppsöfnun bleks á þessum yfirborðum ætti ekki að fara út fyrir efra yfirborði. Þegar þetta gerist skal fjarlægja uppsöfnuðu bleksins með því að nota rakvélablað eða skafa efra yfirborðið (með tengin í niðurstöðu). Einnig er hægt að þrífa efsta yfirborð hvers tengis með sömu verkfærum í uppstöðu þeirra.
MIKILVÆGT
• Ekki nota hreinsiefni á hrein tengi
• Ekki lyfta yfirborði til að hreinsa tengin
• Ekki grafa blekið undan efra yfirborðinu þar sem það getur skemmt yfirborð tengisins.
