Τα μέσα μπορούν να καταγραφούν στην τράπεζα με τη χρήση των ενσωματωμένων πείρων καταγραφής και των χαράκων της τράπεζας. Οι πείροι καταγραφής μπορούν να συνδεθούν στον διακόπτη κενού ή να ενεργοποιηθούν χειροκίνητα από τον χειριστή, ώστε να είναι δυνατή η γρήγορη καταγραφή του μέσου στην προέλευση εκτυπωτή. Οι χάρακες εκτυπώνονται στο τραπέζι και παρέχουν έναν οριζόντιο και έναν κατακόρυφο κανόνα που ξεκινούν από τα σημεία εκτύπωσης 0,0 στο τραπέζι. Επίσης, οι χάρακες βοηθούν στην παροχή των αποστάσεων μετατόπισης εάν πρέπει να ξεκινήσει μια εκτύπωση μακριά από το σημείο προέλευσης.
Το σύστημα πείρων καταγραφής βοηθά τον χειριστή στην καταγραφή των μέσων στην τράπεζα κενού. Η διαδικασία πείρων καταγραφής μπορεί να ρυθμιστεί στη διεπαφή χρήστη για χρήση τόσο στη χειροκίνητη όσο και στην αυτόματη λειτουργία. Οι μεμονωμένες ακίδες μπορούν επίσης να ρυθμιστούν σε Off ή On στο μενού.
Στη χειροκίνητη λειτουργία, ο διακόπτης πεντάλ κενού για την αντίστοιχη ζώνη μπορεί να χρησιμοποιηθεί για την ανύψωση ή το χαμήλωμα των επιθυμητών πείρων. Αυτό γίνεται με πάτημα του διακόπτη για περίπου 2 δευτερόλεπτα. Για εκτύπωση μονού φύλλου μεγάλου μεγέθους σε εκτυπωτή XT, εάν πατήσετε τον διακόπτη πεντάλ κενού της ζώνης Α για περίπου 4 δευτερόλεπτα, ανυψώνονται και χαμηλώνουν οι απαιτούμενοι πείροι για υποστήριξη της εκτύπωσης μεγάλου μεγέθους.
Στην αυτοματοποιημένη λειτουργία, οι ακίδες εγγραφής θα βρίσκονται στη θέση Πάνω περιμένοντας τον χειριστή να τοποθετήσει τα μέσα. Όταν ο χειριστής καταγράψει το μέσο και ενεργοποιήσει τον διακόπτη κενού τράπεζας για την επιλεγμένη ζώνη, οι πείροι που χρησιμοποιούνται για την καταγραφή του μέσου για τη συγκεκριμένη ζώνη θα μαζευτούν. Αφού ολοκληρωθεί η εργασία εκτύπωσης και η γερανογέφυρα απομακρυνθεί από την τελευταία ζώνη εκτύπωσης, οι σχετικοί πείροι θα επιστρέψουν στη θέση Up (Επάνω ) και το κενό στο τραπέζι θα απενεργοποιηθεί. Για να εξαλειφθεί η πιθανότητα σύγκρουσης μεταξύ των ακίδων και της γερανογέφυρας ή του καροτσιού, ο εκτυπωτής επαληθεύει τη θέση Down state κάθε ακίδας όταν υπάρχουν πιθανές συνθήκες παρεμβολής.
Όταν ο εκτυπωτής είναι ενεργοποιημένος, αλλά δεν είναι έτοιμος για εκτύπωση, όλες οι ακίδες καταχώρησης θα βρίσκονται στη θέση Down (Κάτω ).
ΣΗΜΑΝΤΙΚΟ
Μη μετακινείτε βαριά μέσα πάνω στους πείρους με υπερβολική δύναμη.
Τα μέσα με αποξεστικά άκρα μπορεί να προκαλέσουν ζημιά στους πείρους - απαιτείται προσεκτικός χειρισμός.
Η ρύπανση του μελανιού μπορεί να προκαλέσει σφάλματα πείρων (ανατρέξτε στην παρακάτω ενότητα Συντήρηση πείρων για συμβουλές καθαρισμού).
Στην καρτέλα Ρυθμίσεις μπορείτε να ορίσετε τη συμπεριφορά των ακίδων καταχώρισης και να καθορίσετε επίσης ποιες από τις ακίδες είναι ενεργές.
Οι συμπεριφορές των καρφιτσών εγγραφής των μέσων ενημέρωσης για ένα GTF περιλαμβάνουν:
Απενεργοποίηση
Ανεξάρτητα από το κενό (χειροκίνητα)
Σε σύνδεση με το κενό (αυτόματα)

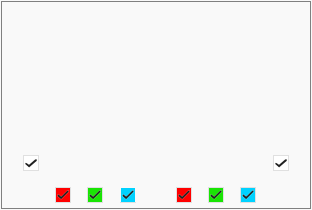

Καθορίστε τους πείρους που θα είναι ενεργούς επιλέγοντας ή αποεπιλέγοντάς τους στο πλέγμα.
Οι μη χρωματιστοί ακροδέκτες λειτουργούν ξεχωριστά, οι ακροδέκτες με το ίδιο χρώμα ομαδοποιούνται ως ζεύγη και μπορούν να απενεργοποιηθούν και να ενεργοποιηθούν μόνο μαζί.
Στην καρτέλα Ρυθμίσεις μπορείτε να ορίσετε τη συμπεριφορά των ακίδων καταχώρισης και να καθορίσετε επίσης ποιες από τις ακίδες είναι ενεργές.
Οι συμπεριφορές των καρφιτσών εγγραφής μέσων για ένα XTF περιλαμβάνουν:
Απενεργοποίηση
Ανεξάρτητα από το κενό (χειροκίνητα)
Σε σύνδεση με το κενό, μόνο ζώνη Α (και οι δύο ομάδες - κατακόρυφα και οριζόντια).
Σε σύνδεση με το κενό, μόνο ζώνη Β (και οι δύο ομάδες - κατακόρυφα και οριζόντια).
Σε σύνδεση με το κενό, λειτουργία πλήρους τράπεζας (και οι δύο ομάδες στη Ζώνη Α + κατακόρυφα στη Ζώνη B).
Σε σύνδεση με το κενό, ζώνη Α και Β - λειτουργία 2 πάνω (και οι δύο ομάδες είτε στη Ζώνη Α είτε στη Ζώνη Β).

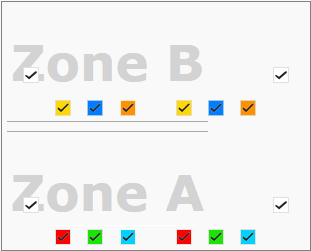

Καθορίστε τους πείρους που θα είναι ενεργούς επιλέγοντας ή αποεπιλέγοντάς τους στο πλέγμα.
Οι μη χρωματιστοί ακροδέκτες λειτουργούν ξεχωριστά, οι ακροδέκτες με το ίδιο χρώμα ομαδοποιούνται ως ζεύγη και μπορούν να απενεργοποιηθούν και να ενεργοποιηθούν μόνο μαζί.

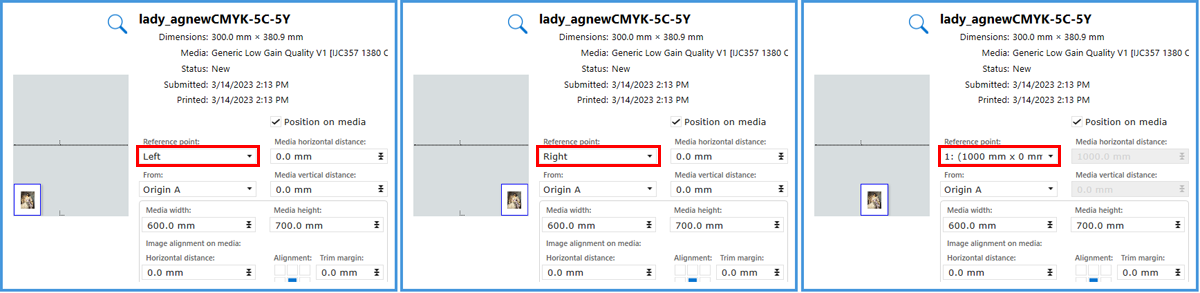

Ο πίνακας έχει δύο σημεία αναφοράς ανά ζώνη, ένα στα αριστερά και ένα στα δεξιά. Στον πίνακα Job Information (Πληροφορίες εργασίας) μπορείτε να επιλέξετε ποιο σημείο αναφοράς πρέπει να χρησιμοποιηθεί για τον καθορισμό των τιμών μετατόπισης.

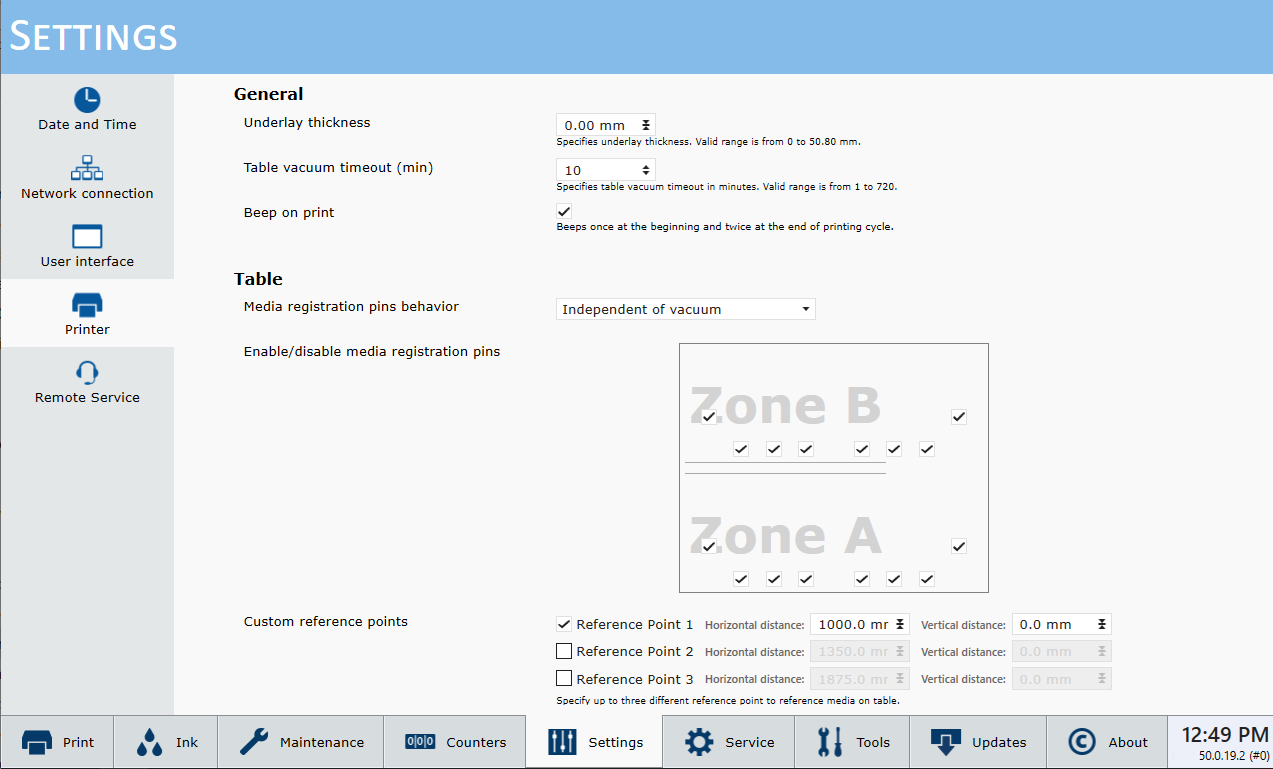

Μπορείτε επίσης να ορίσετε τρία προσαρμοσμένα σημεία αναφοράς. Τα σημεία μπορούν να διαμορφωθούν στην καρτέλα [Ρυθμίσεις]. Τα σημεία αναφέρονται στην κάτω αριστερή γωνία της εικόνας ή του μέσου. Σε περίπτωση πίνακα XFT, τα σημεία αντιγράφονται στη ζώνη Β.
Για την εκτύπωση των προσαρμοσμένων σημείων αναφοράς στον πίνακα, παρέχεται μια ειδική εκτύπωση.

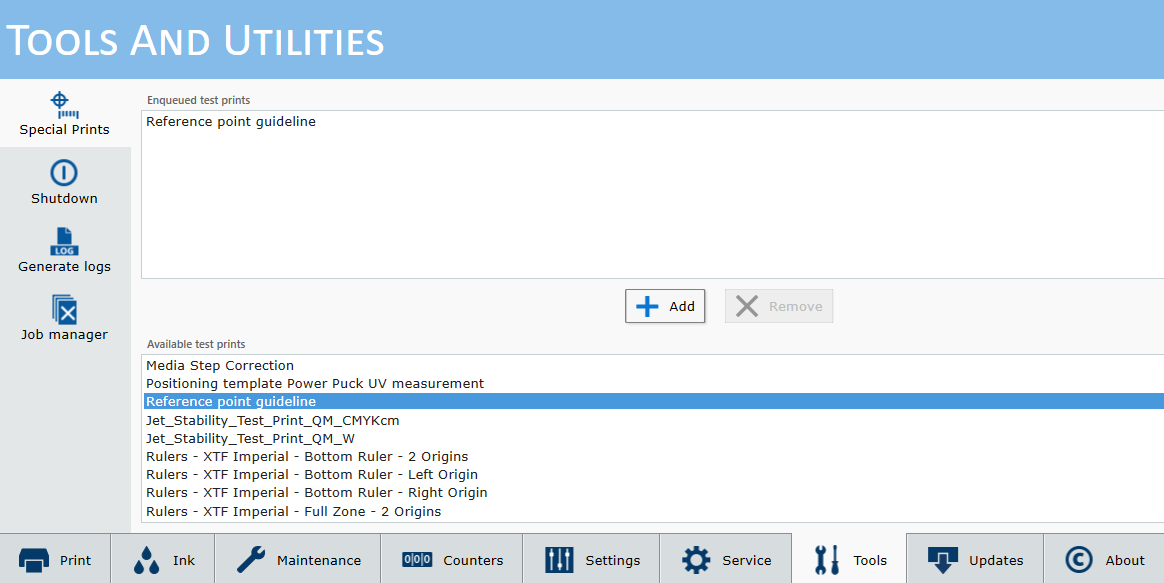

Μεταβείτε στο [Εργαλεία] > [Ειδικές εκτυπώσεις] και επιλέξτε την εκτύπωση: Κατευθυντήρια γραμμή σημείου αναφοράς.
ΣΗΜΕΙΩΣΗ
Όταν έχει επιλεγεί ένα προσαρμοσμένο σημείο αναφοράς, η οριζόντια και η κατακόρυφη απόσταση δεν μπορούν να αλλάξουν χειροκίνητα.
Τρία επίπεδα ασφάλειας:
Πριν ξεκινήσει οποιαδήποτε κίνηση του gantry, το λογισμικό εκτυπωτή μαζεύει όλους τους πείρους καταγραφής.
Καθεμία από τις 4 ομάδες πείρων έχει μια «ζώνη ασφαλείας». Όταν το gantry μπει σε μια από αυτές τις ζώνες, όλοι οι πείροι από την κατάλληλη ομάδα μαζεύουν για να μπορεί να περάσει με ασφάλεια το gantry.
Εάν η συμπεριφορά των πείρων ρυθμιστεί στη χειροκίνητη λειτουργία – ο χρήστης μπορεί να ενεργοποιήσει τους πείρους χρησιμοποιώντας τα πεντάλ κενού τράπεζας. Ωστόσο, εάν το gantry βρίσκεται εντός της ζώνης ασφαλείας μιας ομάδας πείρων, η συγκεκριμένη ομάδα θα παραβλέψει το αίτημα για έκταση. Το ίδιο ισχύει εάν οι πείροι βρίσκονται σε μία από τις αυτόματες λειτουργίες.
Χειρισμός σφαλμάτων
Σε περίπτωση εμπλοκής των πείρων είτε στην ΠΑΝΩ είτε στην ΚΑΤΩ θέση, η κίνηση του gantry σταματάει, η εκτύπωση ακυρώνεται και εμφανίζεται το παράθυρο «σφάλμα πείρων καταγραφής». Οι ζώνες ασφαλείας διασφαλίζουν τον εντοπισμό ενός πείρου που δεν μαζεύτηκε. Το gantry σταματά πριν χτυπήσει τον συγκεκριμένο πείρο.
Το αναδυόμενο παράθυρο σφάλματος ενημερώνει τον χρήστη ότι το λογισμικό ανίχνευσε μη επιθυμητή θέση του πείρου. Εμφανίζει τις πιθανές αιτίες για το σφάλμα (πίεση αέρα, αισθητήρες) και ζητά από τον χρήστη να ελέγξει οπτικά εάν έχουν μαζευτεί όλοι οι πείροι (ΚΑΤΩ θέση). Υπάρχουν δύο κουμπιά σε αυτό το παράθυρο σφάλματος - το ένα επιτρέπει στον χρήστη να εκτελέσει αρχικοποίηση των πίρων και το άλλο κουμπί επιτρέπει στον χρήστη να απενεργοποιήσει πλήρως τους πείρους. Οι πείροι ενεργοποιούνται εκ νέου αυτόματα κατά την επόμενη ενεργοποίηση του εκτυπωτή και επομένως ακολουθούν τη συνήθη διαδικασία αρχικοποίησης.
ΣΗΜΕΙΩΣΗ
Σε περίπτωση αποτυχίας της αρχικοποίησης, επαναλαβαίνεται η ίδια διαδικασία χειρισμού σφαλμάτων. Σε αυτήν την περίπτωση πρέπει να ζητήσετε τηλεφωνική επικοινωνία με το σέρβις.
Παράθυρο σφαλμάτων πείρων καταγραφήςΚατά τη διάρκεια μιας εργασίας εκτύπωσης με περιθώριο, θα εναποτεθεί μελάνι στην πάνω επιφάνεια των πείρων και των περιβλημάτων των πείρων. Η συσσώρευση μελανιού σε αυτές τις επιφάνειες δεν πρέπει να υπερβαίνει την πάνω επιφάνεια της επικάλυψης. Εάν συμβεί κάτι τέτοιο, αφαιρέστε το συσσωρευμένο μελάνι χρησιμοποιώντας λεπίδα ξυραφιού ή ξύστρα μόνο στην πάνω επιφάνεια της επικάλυψης (με τους πείρους στην κάτω θέση). Είναι επίσης δυνατός ο καθαρισμός της πάνω επιφάνειας κάθε πείρου με τα ίδια εργαλεία στην πάνω τους θέση.
ΣΗΜΑΝΤΙΚΟ
• Μη χρησιμοποιείτε καθαριστικά διαλύματα για τον καθαρισμό των πείρων
• Μην ανασηκώνετε τις επικαλύψεις για να καθαρίσετε τους πείρους
• Μην βγάζετε μελάνι από κάτω από την πάνω επιφάνεια της επικάλυψης, καθώς μπορεί να προκληθεί ζημιά στην επιφάνεια του πείρου.
