Médium je možné přesně založit na stůl pomocí zabudovaných soutiskových kolíků a pravítek stolu. Soutiskové kolíky lze propojit se spínačem vakua nebo je může ručně ovládat obsluha, aby bylo umožněno rychlé zarovnání média do výchozí polohy tiskárny. Pravítka jsou vytištěna na stole a poskytují vodorovné a svislé pravidlo, které vychází z počátečních bodů tisku 0,0 na stole. Pravítka mohou také pomoci při nastavení odsazení vzdáleností, pokud potřebujete začít tisknout od původního bodu.
Pomocí systému soutiskových kolíků může obsluha snadněji zarovnat médium na vakuovém stolu. Funkci soutiskových kolíků lze nastavit na uživatelském rozhraní tak, aby pracovaly v ručním nebo automatickém režimu. Jednotlivé kolíky lze také v nabídce nastavit na Vypnuto nebo Zapnuto .
V ručním režimu lze požadované kolíky vysouvat nebo zasouvat pomocí pedálového spínače vakua pro příslušnou zónu. To se provádí tak, že spínač podržíte stisknutý přibližně 2 sekundy. Při velkoformátovém tisku na jeden list na tiskárně XT se stisknutím pedálového spínače vakua zóny A na dobu přibližně 4 sekundy vysunou a zasunou požadované kolíky pro podporu velkoformátového tisku.
V automatickém režimu jsou registrační kolíky v poloze Nahoru a čekají, až obsluha vloží médium. Jakmile obsluha zarovná médium a stiskne spínač vakua stolu pro zvolenou zónu, kolíky používané k zarovnání média pro danou zónu se zasunou. Po dokončení tiskové úlohy a vyjetí portálu z poslední tiskové zóny se příslušné kolíky vrátí do horní polohy a podtlak na stole se vypne. Aby se vyloučila možnost kolize mezi kolíky a portálem nebo vozíkem, tiskárna ověřuje polohu každého kolíku ve stavu Down , pokud mohou existovat podmínky rušení.
Když je tiskárna zapnutá, ale není připravena k tisku, jsou všechny registrační kolíky v poloze Dolů .
DŮLEŽITÉ
Do kolíků nezasunujte těžké médium nadměrnou silou.
Média s ostrými hranami mohou poškodit kolíky – manipulujte opatrně.
Chybnou funkci kolíků může zapříčinit znečištění inkoustem (informace o čištění konců naleznete v části „Údržba kolíků“).
Na kartě Nastavení můžete nastavit chování registračních kolíků a také určit, které z nich jsou aktivní.
Chování kolíků pro registraci médií pro GTF zahrnuje:
Vypnuto
Nezávisle na vakuu (ruční)
V závislosti na vakuu (automatické)
Zaškrtnutím nebo zrušením zaškrtnutí na mřížce určete, které kolíky budou aktivní.
Nebarevné piny pracují samostatně, piny se stejnou barvou jsou seskupeny do dvojic, které lze vypínat a zapínat pouze společně.
Na kartě Nastavení můžete nastavit chování registračních kolíků a také určit, které z nich jsou aktivní.
Chování kolíků registrace médií pro XTF zahrnuje:
Vypnuto
Nezávisle na vakuu (ruční)
V závislosti na vakuu, pouze zóna A (obě skupiny – svislé a vodorovné);
V závislosti na vakuu, pouze zóna B (obě skupiny – svislé a vodorovné);
V závislosti na vakuu, režim celého stolu (obě skupiny v zóně A + svisle v zóně B);

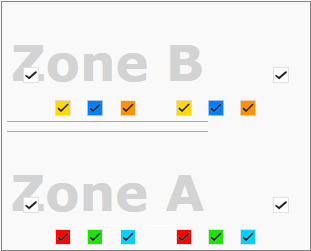

V závislosti na vakuu, zóna A a B – 2 režimy uspořádání (obě skupiny buď v zóně A, nebo zóně B).
Zaškrtnutím nebo zrušením zaškrtnutí na mřížce určete, které kolíky budou aktivní.
Nebarevné piny pracují samostatně, piny se stejnou barvou jsou seskupeny do dvojic, které lze vypínat a zapínat pouze společně.
Tabulka má dva referenční body pro každou zónu, jeden vlevo a jeden vpravo. Na panelu Informace o úloze můžete vybrat, který referenční bod se má použít pro definování hodnot posunu.
Můžete také definovat tři vlastní referenční body. Body lze konfigurovat na kartě [Nastavení]. Body odkazují na levý dolní roh obrázku nebo média. V případě tabulky XFT se body zkopírují do zóny B.
Pro tisk vlastních referenčních bodů v tabulce je k dispozici speciální tisk.
Přejděte do nabídky [Nástroje] > [Speciální tisky] a vyberte tisk: Pokyn k referenčnímu bodu.
POZNÁMKA
Pokud je vybrán vlastní referenční bod, nelze vodorovnou a svislou vzdálenost ručně měnit.
Tři úrovně zabezpečení:
Před zahájením jakéhokoli pohybu portálu software tiskárny zasune všechny soutiskové kolíky.
Každá ze čtyř skupin kolíků má „bezpečnostní zónu“. Když se pohyblivý portál přemístí do některé z těchto zón, všechny kolíky z příslušné skupiny se zasunou, aby zajistily bezpečný průchod portálu.
Pokud je chování kolíků nastaveno na ruční režim, obsluha je může aktivovat pomocí pedálů vakua stolu. Je-li však portál v bezpečnostní zóně kterékoli skupiny kolíků, tato skupina požadavek na vysunutí ignoruje. Totéž platí, pokud jsou kolíky v jednom z automatických provozních režimů.
Řešení chyb
Pokud se některý z kolíků uvízne ve vysunuté nebo zasunuté poloze, pohyb portálu se zastaví, tisk se zruší a otevře se okno „Závada soutiskového kolíku“. Bezpečnostní zóny se postarají o zjištění kolíku, který se nepodařilo zasunout, a portál se zastaví předtím, než do daného kolíku narazí.
Okno s chybovým hlášením informuje uživatele o tom, že software zjistil nežádoucí polohu kolíku, zobrazí možné důvody závady (tlak vzduchu, snímače) a požádá obsluhu, aby vizuálně zkontrolovala, zda jsou všechny kolíky v zasunuté poloze (dole). Toto chybové okno obsahuje dvě tlačítka: jedno umožňuje obsluze opětovnou inicializaci kolíků a druhé obsluze umožňuje úplné zakázání kolíků. Kolíky se znovu automaticky zapnou při příštím zapnutí tiskárny, takže projdou obvyklým procesem inicializace.
POZNÁMKA
Pokud inicializace selže, opakuje se stejný proces odstraňování závad. V takovém případě se musíte obrátit na servisní středisko.
Chybové okno soutiskových kolíkůBěhem tiskové úlohy přes celou šířku se inkoust usazuje na horní ploše kolíků a jejich pouzder. Nárůst inkoustu na těchto površích by neměl převýšit horní povrch krytu. Pokud k tomu dojde, nahromaděný inkoust odstraňte pomocí žiletky nebo škrabky pouze na horním povrchu krytu (s kolíky v dolní poloze). Horní povrch každého kolíku je možné rovněž vyčistit stejnými nástroji, když jsou kolíky vysunuty.
DŮLEŽITÉ
• K čištění kolíků nepoužívejte žádné čisticí roztoky
• K čištění kolíků nezvedejte kryty
• Nesnažte se inkoust vydolovat z místa pod horním povrchem krytu, neboť byste mohli poškodit povrchu kolíku.
