Media kan registreras på bordet med hjälp av registreringsnålar, bordslinjaler och andra markeringar som skrivs ut direkt på bordet.
Linjalerna skrivs ut på bordet och ger en horisontell och vertikal regel som utgår från 0,0-utskriftspunkterna på bordet. Linjalerna kan hjälpa till att ge offset-distanser om du behöver starta utskriften borta från origopunkten. För mer information, se Skriv ut linjaler på bordet.
Anpassade referenspunkter kan definieras på fliken Inställningar. För att skriva ut de definierade referenspunkterna på bordet, gå till sektionen Verktyg - Specialutskrifter och välj: Riktlinje för referenspunkt.
Systemet med registreringsstift hjälper operatören att registrera material på vakuumbordet. Registreringsstiften kan länkas till vakuumbrytaren eller aktiveras för hand av operatören för att göra en snabb registrering av materialet mot skrivarens origo. Registreringsstiftens funktion kan ställas in i användargränssnittet till antingen manuellt eller automatiskt läge. Enskilda stift kan också ställas in på Av eller På i menyn.
Manuellt läge
I manuellt läge kan vakuumfotpedalbrytaren för motsvarande stift användas för att höja eller sänka önskade stift. Detta görs genom att hålla brytaren intryckt i cirka 2 sekunder. För storformatsutskrift på enskilda ark på en XT-skrivare gäller att om du trycker ner fotpedalbrytaren för vakuum i cirka 4 sekunder för zon A så höjs och sänks de erforderliga stiften för att ge support åt storformatsutskrift.
Automatiserat läge
I automatiserat läge kommer registreringsstiften att vara i Upp och väntar på att operatören ska ladda media. Så snart operatören har registrerat material och initierat bordsvakuumbrytaren för den valda zonen kommer stiften som användes för att registrera materialet för den zonen att dras tillbaka.
När utskriftsjobbet är klart och gantryt har flyttats bort från den sista utskriftszonen, kommer de relevanta stiften att återgå till sitt Upp position och bordets vakuum kommer att stängas av.
För att eliminera risken för en kollision mellan stiften och gantry eller vagn, verifierar skrivaren Ned för varje stift när det finns risk för störningar.
När skrivaren är påslagen, men inte redo att skriva ut, kommer alla registreringsstift att vara i Ned position.
VIKTIGT!
Låt inte tungt material glida in i stiften med kraft.
Material med slipande kanter kan skada stiften - hantera varsamt.
Bläckförorening kan orsaka stiftfel (se avsnittet Stiftunderhåll nedan för rengöringstips).

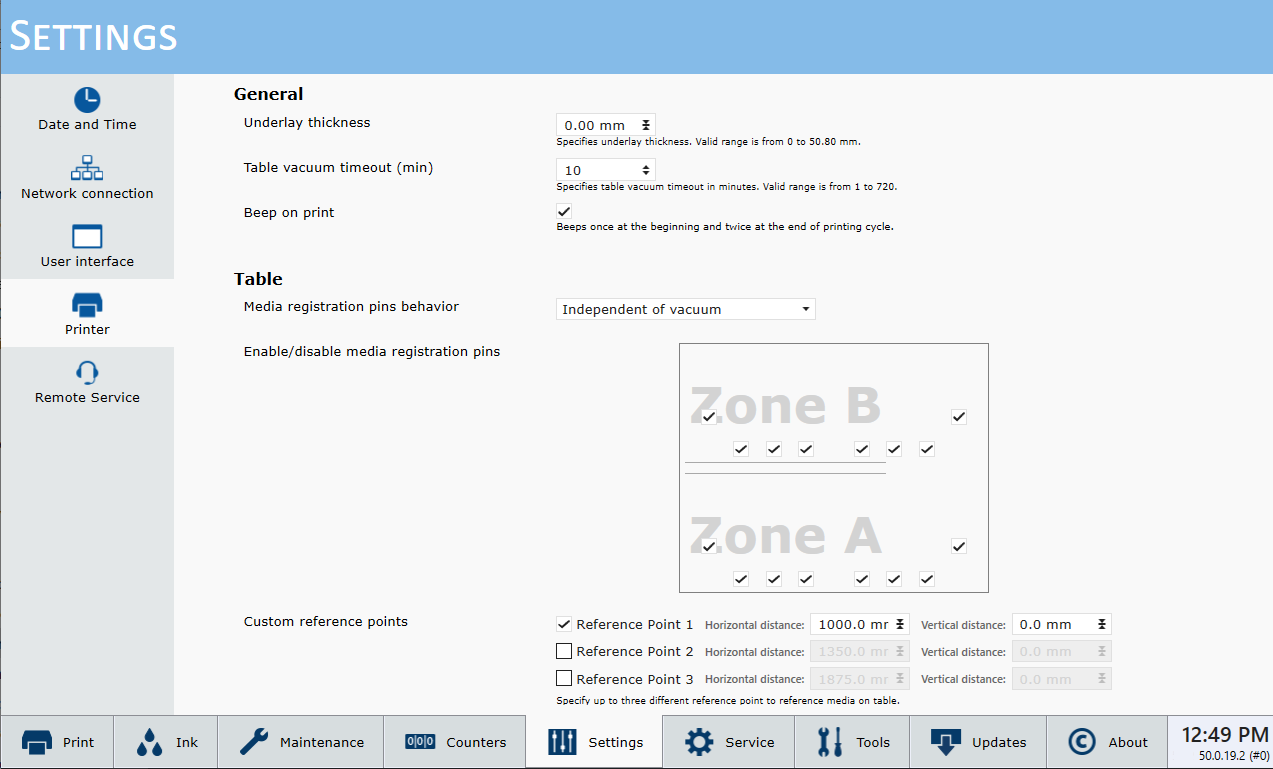

På fliken Inställningar kan du ställa in beteendet för registreringsnålarna och även bestämma vilka av nålarna som är aktiva.
Beteendena för GTF:s mediaregistreringspinnar omfattar följande:
Av
Oberoende av vakuum (manuellt)
Länkade till vakuum (automatiskt)

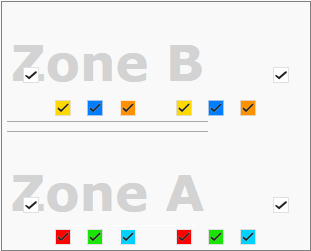

Bestäm vilka stift som är aktiva genom att markera eller avmarkera dem i rutnätet.
De icke-färgade stiften fungerar separat, stiften med samma färg är grupperade som par och kan endast stängas av och på tillsammans.
På fliken Inställningar kan du ställa in beteendet för registreringsnålarna och även bestämma vilka av nålarna som är aktiva.
Beteendena för medieregistreringsnålar för en XTF inkluderar:
Av
Oberoende av vakuum (manuellt)
Länkat till vakuum, endast zon A (båda grupper - vertikalt och horisontellt);
Länkat till vakuum, endast zon B (båda grupper - vertikalt och horisontellt);
Länkat till vakuum, fullt bordsläge (båda grupper i zon A + vertikalt i zon B);
Länkat till vakuum, zon A och B - 2-uppläge (båda grupper i antingen zon A eller zon B).

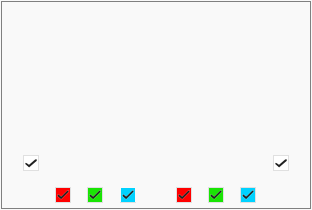

Bestäm vilka stift som är aktiva genom att markera eller avmarkera dem i rutnätet.
De icke-färgade stiften fungerar separat, stiften med samma färg är grupperade som par och kan endast stängas av och på tillsammans.

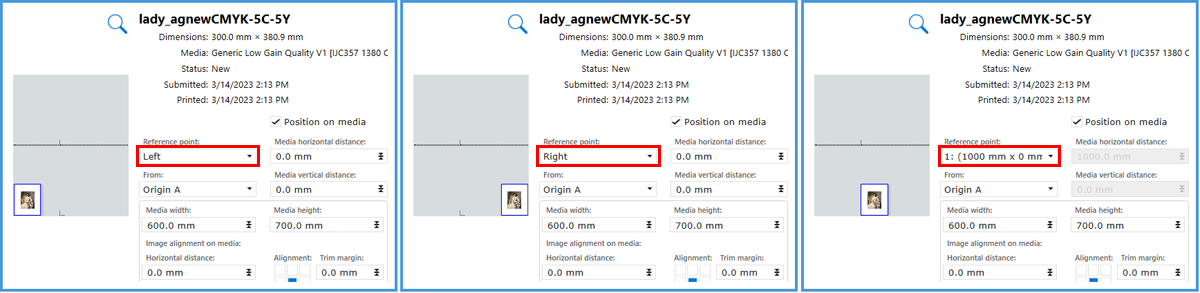

Tabellen har två referenspunkter per zon, en till vänster och en till höger. I panelen Job Information kan du välja vilken referenspunkt som ska användas för att definiera offsetvärdena.
Du kan också definiera tre anpassade referenspunkter. Punkterna kan konfigureras på fliken [Settings]. Punkterna refererar till det nedre vänstra hörnet av bilden eller mediet. Om det är fråga om ett XFT-bord kopieras punkterna till zon B.
För att skriva ut de anpassade referenspunkterna på bordet finns en särskild utskrift.

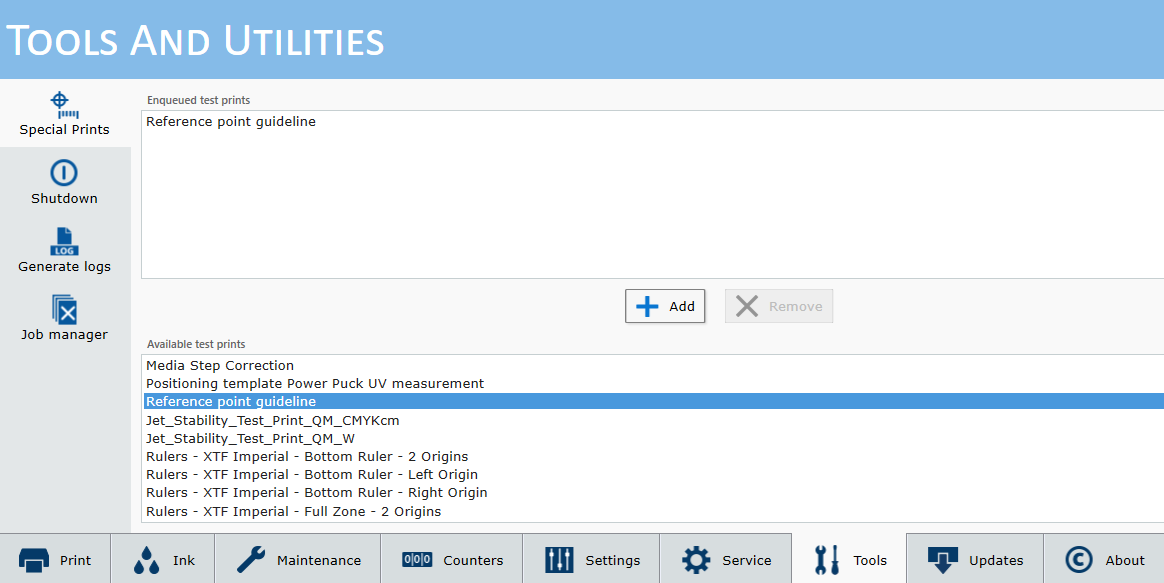

Gå till [Verktyg] > [Specialutskrifter] och välj utskriften: Riktlinje för referenspunkt.
OBS!
När en anpassad referenspunkt har valts kan det horisontella och vertikala avståndet inte ändras manuellt.
Tre nivåer av säkerhet:
Innan någon traversrörelse börjar, skrivaren drar tillbaka alla registreringsstift.
Varje 4-stiftsgrupp har en "säkerhetszon". När traversen är i rörelse och kommer in i någon av dessa zoner dras alla stiften i lämplig grupp tillbaka för att traversen säkert ska kunna passera.
Om stiftens beteende är inställt på manuellt – användaren kan aktivera stiften med bordsvakuumpedalerna. Men om traversen är inom säkerhetszonen för någon av stiftgrupperna kommer den gruppen att ignorera begäran att sträcka ut sig. Samma sak gäller om stiften är i ett av de automatiska driftslägena.
Hantering av fel
I händelse av att något av stiften fastnat i antingen positionen UPPE eller NERE stoppas traversens rörelse och fönstret med "registreringsstiftfel" visas. Säkerhetszoner garanterar detektering av ett stift som misslyckas med att dra sig tillbaka och traversen stannar innan den slår i det stiftet.

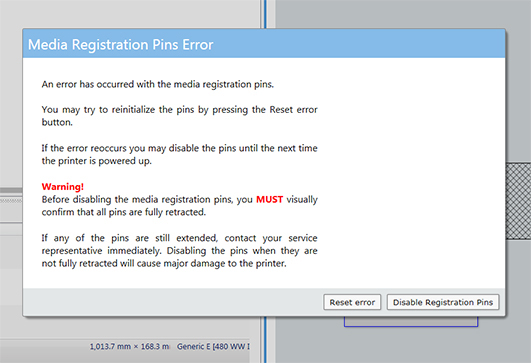

Popup-fönstret med felet informerar användaren att programvaran detekterat en oönskad stiftposition och det visar möjliga anledningar till felet (lufttryck, sensorer) och ber användaren att visuellt kontrollera om alla stift är i tillbakadragen (NERE) position. Det finns två knappar i felfönstret - en låter användaren initiera stiften på nytt och med den andra kan användaren inaktivera stiften helt. Stift aktiveras automatiskt igen nästa gång skrivaren startar upp, så de går igenom sin vanliga initieringsprocess.
OBS!
Om initiering misslyckas upprepas samma process av felhantering. I sådana fall måste du göra ett serviceanrop.
Fönster för registreringsstiftfelVid ett utskriftsjobb med utfall kommer bläck fastna på stiftens övre yta och stiftens inhysningar. Det ackumulerade bläcket på dessa ytor bör inte växa över den övre ytan på överlägget. När detta sker tar du bort det ackumulerade bläcket med ett rakblad eller en skrapa endast på den övre ytan av överlägget (stiften i positionen nere). Det är också möjligt att rengöra den övre ytan på varje stift med samma verktyg och i positionen uppe.
VIKTIGT!
• Använd inga rengöringsmedel för att rengöra stiften
• Lyft inte på överlägg för att rengöra stift
• Gräv inte ut bläck från under den övre ytan då detta kan skada stiftets yta.
