Medij lahko na mizi registrirate s pomočjo registracijskih čepov, namiznih ravnil in drugih oznak, natisnjenih neposredno na mizi.
Pravilnika sta natisnjena na mizi in zagotavljata vodoravno in navpično pravilo, ki izhajata iz začetnih točk 0,0 na mizi. Ravnila lahko pomagajo tudi pri določanju odmičnih razdalj (offset), če morate s tiskanjem začeti drugje, kot v izvirni točki. Za več informacij glejte Tiskanje ravnila na mizi.
Referenčne točke po meri lahko določite v zavihku Nastavitve. Če želite natisniti določene referenčne točke po meri na tabelo, pojdite v razdelek Orodja - Posebni izpisi in izberite: Smernica o referenčnih točkah.
Sistem zaznavnih igel pomaga uporabniku zaznati medij na vakuumski mizi. Zaznavne igle so lahko povezane s stikalom za vakuum ali pa jih lahko ročno aktivira uporabnik, kar omogoča tiskalniku hitro zaznavanje medija. Delovanje zaznavnih igel je mogoče nastaviti na uporabniškem vmesniku, delujejo pa lahko v ročnem ali samodejnem načinu. Posamezne nožice lahko nastavite tudi na Off ali On v meniju.
Ručni način
V ročnem načinu lahko za dviganje ali spuščanje želenih igel uporabite stopalko vakuumskega nožnega stikala za ustrezno cono. To naredite tako, da pritiskate na stikalo približno 2 sekundi. Pri tiskanju enojnih pol velikega formata na tiskalniku XT bo pritisk stopalke vakuumskega stikala cone A za približno 4 sekunde dvignil in spustil ustrezne igle za podporo tiskanju na velike formate.
Automatski način
V avtomatiziranem načinu bodo registracijski zatiči v Vzgornji položaj in bodo čakali, da upravljavec naloži medij. Ko je uporabnik poskrbel za zaznavanje medija in sprožil vakuumsko stikalo mize za izbrano cono, se igle, uporabljene za zaznavanje medija, umaknejo.
Ko je tiskalniško opravilo končano in se portalni mehanizem umakne iz zadnjega območja tiskanja, se ustrezni čepi vrnejo na svoje mesto. Vzgor in vakuum na mizi se izklopi.
Da bi odpravili možnost trka med zatiči in portalom ali vozičkom, tiskalnik preveri Down stanje položaja vsakega zatiča, kadar lahko pride do morebitnih motenj.
Ko je tiskalnik vklopljen, vendar ni pripravljen za tiskanje, so vsi registracijski zatiči v položaju Down .
POMEMBNO
Težkega medija na potiskajte na igle s prekomerno silo.
Medij z abrazivnimi robovi lahko igle poškoduje - ravnajte previdno.
Onesnaženost s črnilom lahko povzroča napake igel (glejte spodnji odstavek Vzdrževanje igel z namigi za čiščenje).
V zavihku Nastavitve lahko nastavite obnašanje prijavnih zatičev in določite, kateri od zatičev so aktivni.
Obnašanje medijskih zatičev za registracijo GTF vključuje:
izklop,
neodvisno od vakuuma (ročno),
povezano z vakuumom (samodejno).
Določite aktivne in neaktivne igle z označitvijo ali brisanjem označbe na mreži.
Neobarvani zatiči delujejo ločeno, zatiči z enako barvo pa so združeni v pare, ki jih je mogoče izklopiti in vklopiti le skupaj.

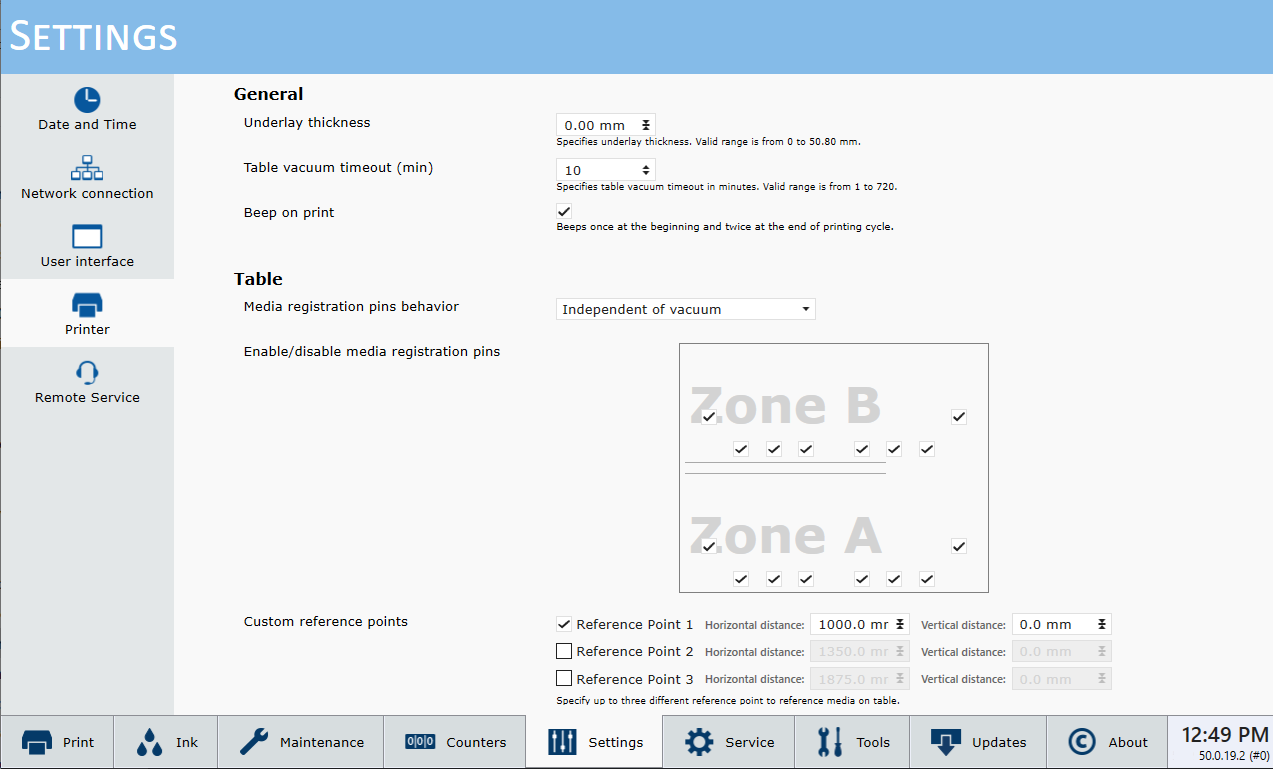

V zavihku Nastavitve lahko nastavite obnašanje prijavnih zatičev in določite, kateri od zatičev so aktivni.
Obnašanje zatičev za registracijo medijev za XTF vključuje:
izklop,
neodvisno od vakuuma (ročno),
povezano z vakuumom, samo cona A (obe skupini - navpična in vodoravna),
povezano z vakuumom, samo cona B (obe skupini - navpična in vodoravna),
povezano z vakuumom, celotna miza (obe skupini v coni A in navpična v coni B),
povezano z vakuumom, cona A in cona B - način 2 up (obe skupini v coni A ali v coni B).

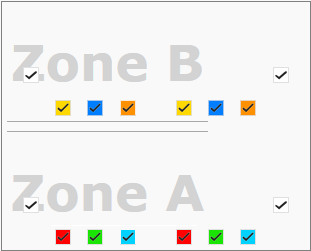

Določite aktivne in neaktivne igle z označitvijo ali brisanjem označbe na mreži.
Neobarvani zatiči delujejo ločeno, zatiči z enako barvo pa so združeni v pare, ki jih je mogoče izklopiti in vklopiti le skupaj.

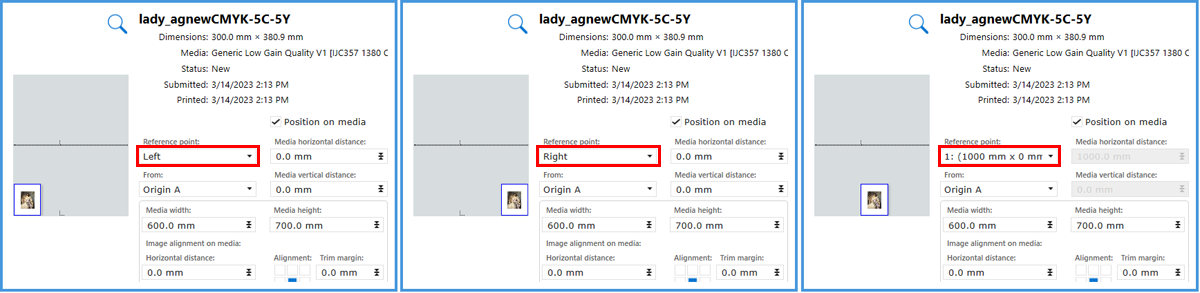

Tabela ima dve referenčni točki na območje, eno na levi in eno na desni strani. Na plošči Job Information (Informacije o nalogi) lahko izberete, katera referenčna točka se mora uporabiti za določitev vrednosti odmika.
Določite lahko tudi tri referenčne točke po meri. Točke lahko konfigurirate v zavihku [Nastavitve]. Točke se nanašajo na spodnji levi kot slike ali medija. V primeru tabele XFT se točke kopirajo v območje B.
Za tiskanje referenčnih točk po meri na tabeli je na voljo poseben tisk.

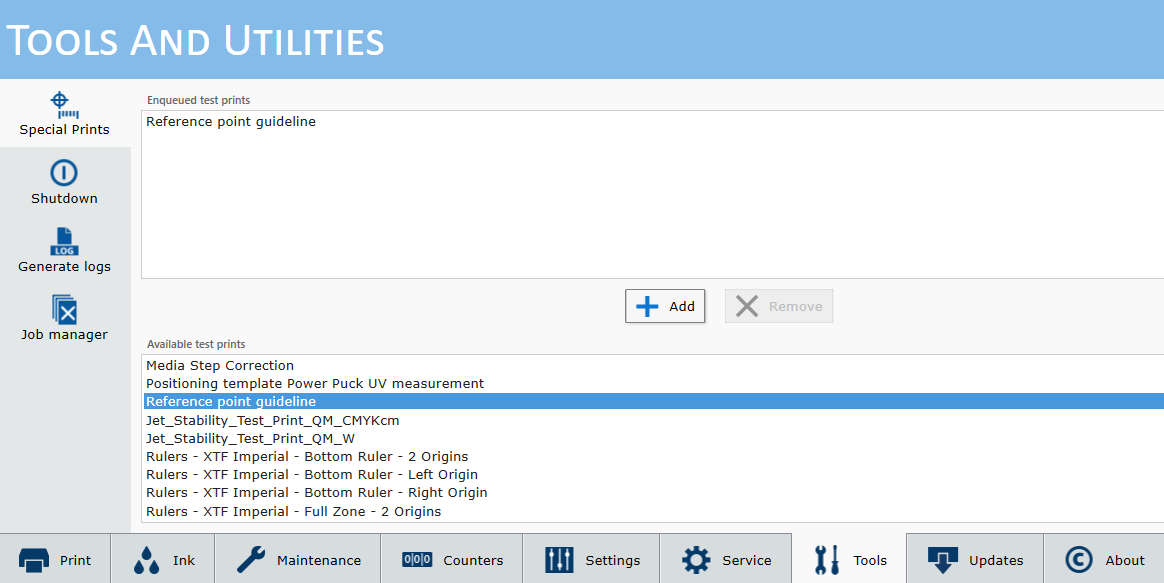

Pojdite v [Orodja] > [Posebni izpisi] in izberite izpis: Smernica o referenčnih točkah.
OPOMBA
Ko je izbrana referenčna točka po meri, vodoravne in navpične razdalje ni mogoče ročno spremeniti.
Tri ravni varnosti
Preden se začne kakršnokoli gibanje portala, programska oprema tiskalnika spusti vse zaznavne igle.
Vsaka od 4 skupin igel ima svojo "varnostno cono". Ko se premikajoči portal pomakne v katerokoli od teh con, se vse zaznavne igle ustrezne skupine spustijo, da omogočijo varen prehod portala.
Če je delovanje igel nastavljeno na ročno, je uporabniku omogočeno, da aktivira igle s pomočjo stopalk vakuuma mize. Vendar pa ob vstopu portala v varnostno cono katerekoli skupine igel, ta skupina ne uboga ukaza za dvig. Isto velja tudi, če so igle v enem od samodejnih načinov delovanja.
Ravnanje z napakami
V primeru, da se ena od igel zatakne v zgornji (UP) ali spodnji (DOWN) legi, se gibanje portala ustavi, tiskanje je preklicano, na zaslonu se odpre okno "registration pin error" (napaka zaznavne igle). Varnostne cone zagotavljajo zaznavanje igle, ki se ni spustila. Portal se zaustavi, še preden se dotakne igle.
Na zaslonu se odpre okno za napake in obvesti uporabnika, da je programska oprema zaznala neželeno lego igle in opozori na možne vzroke nastanka napake (tlak stisnjenega zraka, tipala). Uporabnik je naprošen, da vizualno pregleda, ali so vse igle v spodnji (DOWN) legi. V tem oknu za napake sta dva gumba - eden omogoča uporabniku, da igle ponovno aktivira, drugi pa mu omogoča, da jih v celoti onesposobi. Igle se samodejno ponovno aktivirajo ob naslednjem vklopu tiskalnika in gredo skozi običajni postopek inicializacije.
OPOMBA
Če inicializacija ni uspešna, se ponovi isti postopek obravnave napake. V tem primeru morate zahtevati klic na servis.
Okno napak zaznavnih igelMed tiskalnim nalogom s potekanjem se črnilo nalaga na zgornjo površino igel in njihovih ohišij. Nabiranje črnila na teh površinah ne sme presegati zgornje površine prevleke (overlay). Ko se to zgodi, s pomočjo britvice ali strgala odstranite nabrano črnilo samo z zgornje površine prevleke (igle morajo biti v spodnji legi). Z istimi orodji je mogoče očistiti tudi zgornjo površino vsake posamezne igle, ko so v zgornji legi.
POMEMBNO
• Za čiščenje igel ne uporabljajte čistilnih raztopin.
• Za čiščenje igel ne dvigujte prevlek.
• Črnila izpod zgornje površine prevleke ne praskajte, saj bi s tem lahko poškodovali površino igle.
